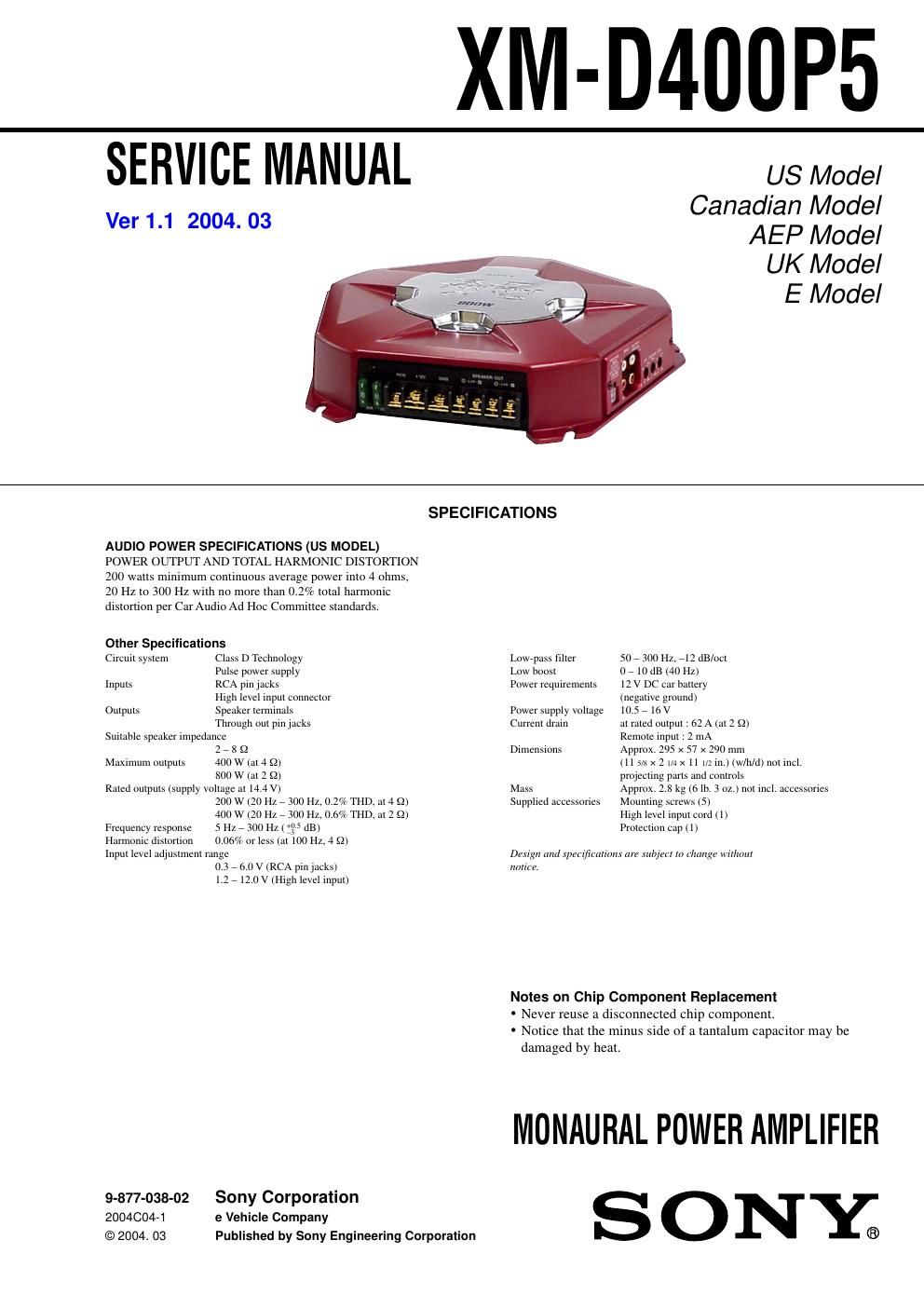

Sony xmd 400 p 5 service manual

Page 2

3 XM-D400P5 SECTION 1 GENERAL This section is extracted from instruction manual. Location and Function of Controls 1POWER/PROTECTOR indicator Lights up in green during operation. When the PROTECTOR is activated the indicator will change from green to red. When the PROTECTOR is activated refer to the TroubleShooting Guide. 2Cut-off frequency adjustment control Sets the cut-off frequency (50 – 300 Hz) for the low-pass filters. 3LOW BOOST level control Turn this control to boost the frequencies around 40 Hz to a maximum of 10 dB. 4LEVEL adjustment control The input level can be adjusted with this control. Turn it in the clockwise direction when the output level of the car audio unit seems low. Emplacement et fonction des commandes 1Indicateur POWER/PROTECTOR Sallume en vert en cours de fonctionnement. Lorsque PROTECTOR est activé, le voyant passe du vert au rouge. Lorsque PROTECTOR est activé, reportez-vous au guide de dépannage. 2Commandes de réglage de la fréquence de coupure Règle la fréquence de coupure (50 – 300 Hz) pour les filtres passe-bas. 3Commande de niveau LOW BOOST Tournez cette commande pour amplifier les fréquences autour de 40 Hz à un maximum de 10 dB. 4Commande de réglage LEVEL Le niveau d entrée peut se régler avec cette commande. Tournez cette commande dans le sens des aiguilles dune montre lorsque le niveau de sortie de lautoradio semble faible. POWER/PROTECTOR LEVEL Buffer AMP Power Lch INPUT THROUGH OUTRch Lch Rch LOW BOOST LPF 10 10 0 40 100 1k 10 0 -10 -20 -30 -40 -50 -60 10 100 1k 2 k 50Hz LOW PASS 100Hz 300Hz LEVEL 0+10dB LPF 50300Hz6 2 4 0.3V 0.5 70 100LOW BOOST (40Hz) Hz dBdB Hz Low boost/ Amplification de basses fréquencesLow Pass Filter/ Filtre passe-bas Frequency/Fréquence Frequency/Fréquence Circuit Diagram/ Schéma du circuit
