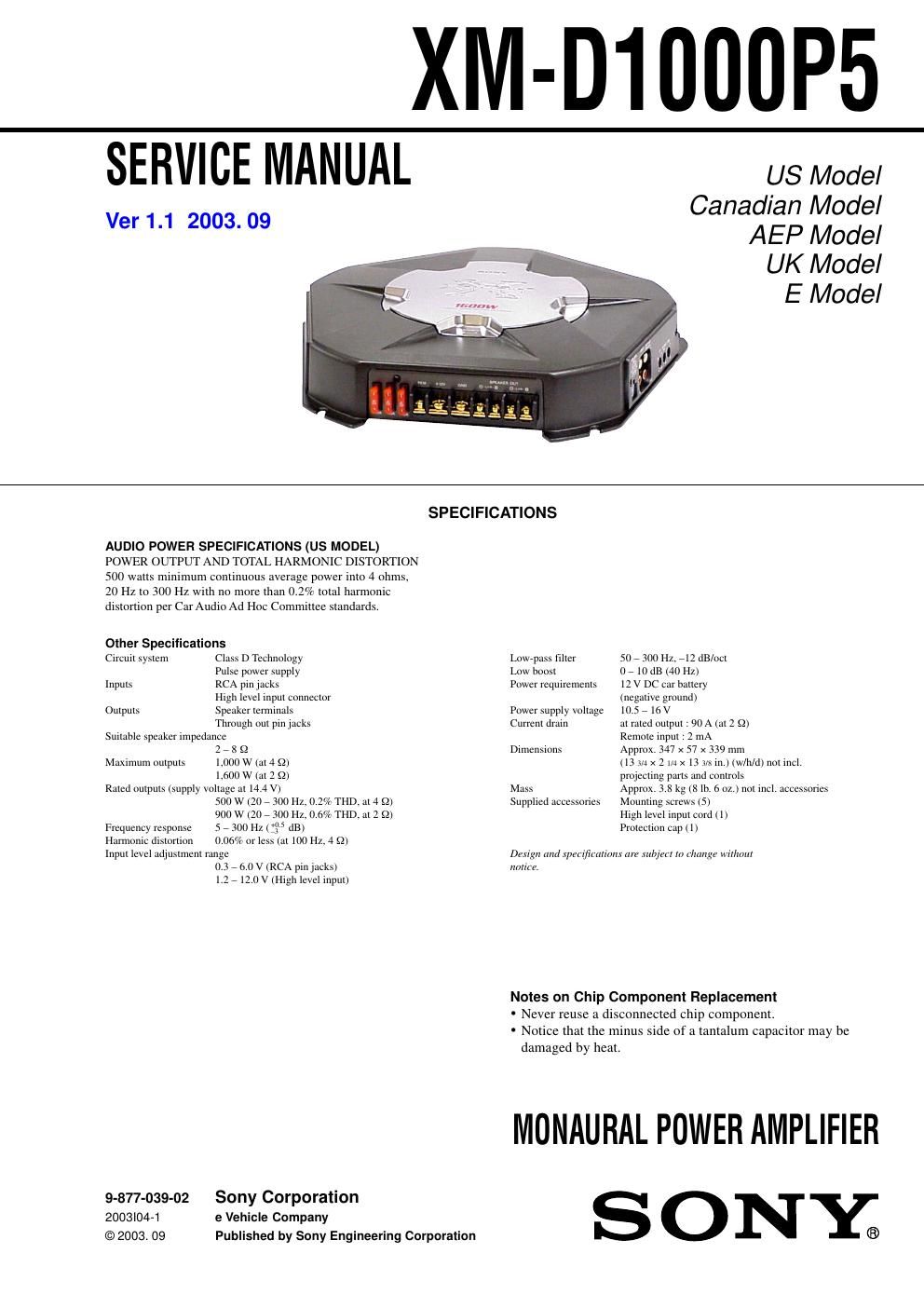

Sony xmd 1000 p 5 service manual
This is the 22 pages manual for sony xmd 1000 p 5 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony xmd 1000 p 5 service manual (Ocr-read)
Page 1
2 TABLE OF CONTENTS 1. GENERAL Location and Function of Controls .......................................... 3 Connections ............................................................................. 4 2. DISASSEMBLY 2-1. Bottom Plate ........................................................................ 6 2-2. Main Board Section ............................................................. 7 2-3. Disassembly and Assembly of Ornamental Plate ................ 7 2-4. Main Board .......................................................................... 8 2-5. LED Board ........................................................................... 8 3. DIAGRAMS 3-1. IC Block Diagram ................................................................ 9 3-2. Printed Wiring Boards –Main Section (1/2)– .................... 10 3-3. Printed Wiring Boards –Main Section (2/2)– .................... 11 3-4. Schematic Diagram –Main Section (1/2)– ........................ 12 3-5. Schematic Diagram –Main Section (2/2)– ........................ 13 4. EXPLODED VIEWS 4-1. Heat Sink (Main) Section .................................................. 15 4-2. Main Board Section ........................................................... 16 5. ELECTRICAL PARTS LIST ......................................... 17 XM-D1000P5 SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY.ATTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ!! LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
Page 2
3 XM-D1000P5 SECTION 1 GENERAL This section is extracted from instruction manual. Location and Function of Controls 1POWER/PROTECTOR indicator Lights up in green during operation. When the PROTECTOR is activated the indicator will change from green to red. When the PROTECTOR is activated refer to the TroubleShooting Guide. 2Cut-off frequency adjustment control Sets the cut-off frequency (50 – 300 Hz) for the low-pass filters. 3LOW BOOST level control Turn this control to boost the frequencies around 40 Hz to a maximum of 10 dB. 4LEVEL adjustment control The input level can be adjusted with this control. Turn it in the clockwise direction when the output level of the car audio unit seems low. Emplacement et fonction des commandes 1Indicateur POWER/PROTECTOR Sallume en vert en cours de fonctionnement. Lorsque PROTECTOR est activé, le voyant passe du vert au rouge. Lorsque PROTECTOR est activé, reportez-vous au guide de dépannage. 2Commandes de réglage de la fréquence de coupure Règle la fréquence de coupure (50 – 300 Hz) pour les filtres passe-bas. 3Commande de niveau LOW BOOST Tournez cette commande pour amplifier les fréquences autour de 40 Hz à un maximum de 10 dB. 4Commande de réglage LEVEL Le niveau d entrée peut se régler avec cette commande. Tournez cette commande dans le sens des aiguilles dune montre lorsque le niveau de sortie de lautoradio semble faible. Circuit Diagram/ Schéma du circuit POWER/PROTECTOR LEVEL Buffer AMP Power Lch INPUT THROUGH OUTRch Lch Rch LOW BOOST LPF Low boost/ Amplification de basses fréquences Hz dB 10 10 0 40 100 1k dB Low Pass Filter/ Filtre passe-bas 10 0 -10 -20 -30 -40 -50 -60 10 100 1k 2 k 50Hz LOW PASS 100Hz 300Hz LEVEL 0+10dB LPF 50300Hz6 2 4 0.3V 0.5 70 100LOW BOOST (40Hz) Hz Frequency/Fréquence Frequency/Fréquence
