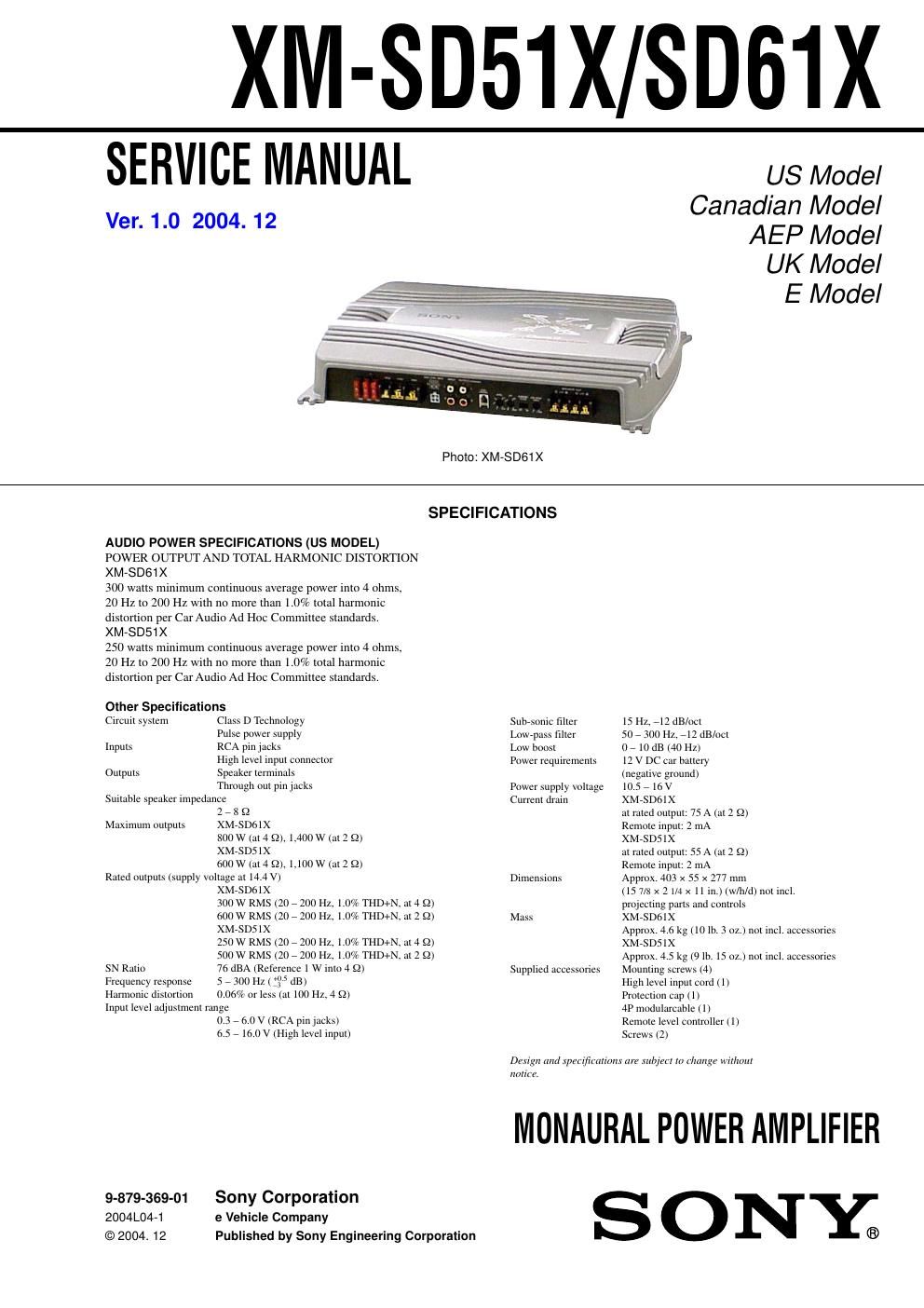

Sony xm sd61x sd51x ver 1 0 2004 12
This is the 22 pages manual for sony xm sd61x sd51x ver 1 0 2004 12.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony xm sd61x sd51x ver 1 0 2004 12 (Ocr-read)
Page 1
2 XM-SD51X/SD61X SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE P ART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. Notes on Chip Component Replacement -N ever reuse a disconnected chip component. - Notice that the minus side of a tantalum capacitor may be damaged by heat. TABLE OF CONTENTS 1. GENERAL Location and Function of Controls .......................................... 3 Connections ........................................................................\ ..... 4 2. DISASSEMBLY 2-1. Bottom Plate ........................................................................\ 6 2-2. Main Board Section ............................................................ 7 2-3. Main Board ........................................................................\ . 7 2-4. LED2 Board ........................................................................\ 8 3. DIAGRAMS 3-1. Printed Wiring Boards –Main Section (1/2)– .................... 10 3-2. Printed Wiring Boards –Main Section (2/2)– .................... 11 3-3. Schematic Diagram –Main Section (1/2)– ........................ 12 3-4. Schematic Diagram –Main Section (2/2)– ........................ 13 4. EXPLODED VIEWS 4-1. Heat Sink (Main) Section .................................................. 15 4 -2. Main Board Section .......................................................... 16 5. ELECTRICAL PARTS LIST ........................................ 17 A TTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ!! LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
Page 2
3 XM-SD51X/SD61X SECTION 1 GENERAL This section is extracted from instruction manual. Location and Function of Controls 1PROTECTOR indicator When the PROTECTOR is activated, the indicator lights up in red. When the PROTECTOR is activated refer to the TroubleShooting Guide. 2LEVEL adjustment control The input level can be adjusted with this control. Turn it in the clockwise direction when the output level of the car audio unit seems low. 3Cut-off frequency adjustment control Sets the cut-off frequency (50 – 300 Hz) for the low-pass filters. 4SUBSONIC FILTER switch When the SUBSONIC FILTER switch is set to ON, the subsonicfilter (15 Hz) is effective. 5LOW BOOST level control Turn this control to boost the frequencies around 40 Hz to a maximum of 10 dB. Emplacement et fonction des commandes 1Indicateur PROTECTOR Lorsque PROTECTOR est activé, lindicateur sallume en rouge. Lorsque PROTECTOR est activé, reportez- vous au guide de dépannage. 2Commande de réglage LEVEL Le niveau dentrée peut se régler avec cette commande. Tournez cette commande dans le sens des aiguilles dune montre lorsque le niveau de sortie de lauto-radio semble faible. 3Commande de réglage de la fréquence de coupure (LPF) Règle la fréquence de coupure (50 – 300 Hz) pour les filtres passe-bas. 4Commutateur SUBSONIC FILTER Lorsque le commutateur SUBSONIC FILTER est réglé sur ON, le filtre subsonique (15 Hz) est activé. 5Commande de niveau LOW BOOST Tournez cette commande pour amplifier les fréquences autour de 40 Hz à un maximum de 10 dB. Features -Maximum power output of 1,400 (1,100) * 1 W (at 2 Ω). -Class D Technology * 2 -This Power Amplifier is designed to be used with subwoofers only. -Remote Level Controller. -Direct connection can be made with the speaker output of your car audio unit if it is not equipped with a line output (High level input connection). -Built in variable LPF (Low-pass filter), subsonicfilter (OFF/ON, 15 Hz), and low boost circuit. -Protection circuit and indicator provided. -Two speakers terminals for parallel subwoofer connections. *1 XM-SD51X*2 Class D Technology The Class D Technology is a method to convert and amplify music signals with MOSFETs to high speed pulse signals. Furthermore, it features high efficiency and low heat generation. Caractéristiques -Puissance de sortie maximale de 1 400 (1 100)* 1 W (à 2 Ω). -Technologie de classe D * 2 -Cet amplificateur de puissance est conçu uniquement pour un caisson de graves. -Commande à distance. -Une connexion directe est possible avec la sortie haut-parleur de votre auto-radio si celle-ci nest pas équipée dune sortie de ligne (connexion dentrée haut niveau). -Filtre passe-bas intégré (LPF), filtre subsonique (OFF/ON, 15 Hz) et circuit à faible amplification. -Avec circuit et indicateur de protection. -Deux bornes de haut-parleurs ajoutées pour des raccordements en parallèle. *1 XM-SD51X*2 Technologie de classe D La technologie de classe D est une méthode permettant de convertir et damplifier des signaux musicaux grâce à des MOSFET pour obtenir des signaux par impulsion à grande vitesse. De plus, cette génération dappareils allie efficacité de haut niveau et un faible dégagement de chaleur. PROTECTOR SUBSONIC FILTER OFFON0 +10dB LOW BOOST (40Hz) LPF 50300Hz 70 100 LEVEL 6 2 4 0.3V 0.5 Installation Before Installation-Mount the unit either inside the trunk or under a seat. -Choose the mounting location carefully so the unit will not interfere with the normal movements of the driver and it will not be exposed to direct sunlight or hot air from the heater. -Do not install the unit under the floor carpet, where the heat dissipation from the unit will be considerably impaired. First, place the unit where you plan to install it, and mark the positions of the four screw holes on the surface of the mounting board (not supplied). Then drill the holes approximately 3 mm ( 1/8 in) in diameter and mount the unit onto the board with the supplied mounting screws. The supplied mounting screws are 15 mm ( 19/32 in) long. Therefore, make sure that the mounting board is thicker than 15 mm ( 19/32 in). Installation Avant linstallation-Installez lappareil dans le coffre ou sous un siège. -Choisissez un endroit de montage judicieux pour que lappareil ne gêne pas les mouvements naturels du conducteur et pour quil ne soit pas exposé aux rayons directs du soleil ou à proximité dune bouche dair chaud. -Ninstallez pas lappareil sous le tapis de sol, car cela empêcherait la dissipation de chaleur de lappareil. Tout dabord, mettez lappareil où vous prévoyez de linstaller et tracez les quatre trous de vis sur la surface de la plaque de montage (non fournie). Percez ensuite les trous selon un diamètre denviron 3 mm ( 1/8 po) et installez lappareil sur la plaque avec les vis de montage fournies. Les vis de montage fournies font 15 mm ( 19/32 po) de long. Par conséquent, assurez-vous que la plaque de montage fait plus de 15 mm ( 19/32 po) dépaisseur. Block Diagram Schéma fonctionnel Buffer AMP Power Lch INPUT THROUGH OUTRch Lch Rch LOW BOOST LPFSUBSONIC FILTER ON OFF LEVEL Remote level Controller Low boost/ Amplification des basses fréquences Hz dB 10 0 510 40100 300 dB Low Pass Filter/Filtre passe-bas 10 0 -10 -20 -30 -40 -50 -60 10 100 1k 2k 50Hz LOW PASS 100Hz 300Hz Hz Frequency/Fréquence Frequency/Fréquence Subsonic Filter/Filtre subsonique 12.0 0 -30.0 510100 OFF ON (15 Hz) Hz Frequency/Fréquence 277 (11) 55 (2 1/4) 262 (10 3/8) 403 (15 7/8) 1 6 (1/4) dB 34 (1 3/8) 53 (2 1/8) 30 (1 3/16) 15.5 ( 19/32) 4.5 ( 3/16) 41 (1 5/8) 16.5 (21/32) 35 (1 7/16) 51.5 (2 1/8) 17.5 ( 23/32) 28 (1 1/8) Remote Level Controller/Commande à distance Power Amplifier/Amplificateur de puissance Unit : mm (in) Unité : mm (po) 380 (15) 368 (14 1/2)
