Sony xm 752 eqx owners manual

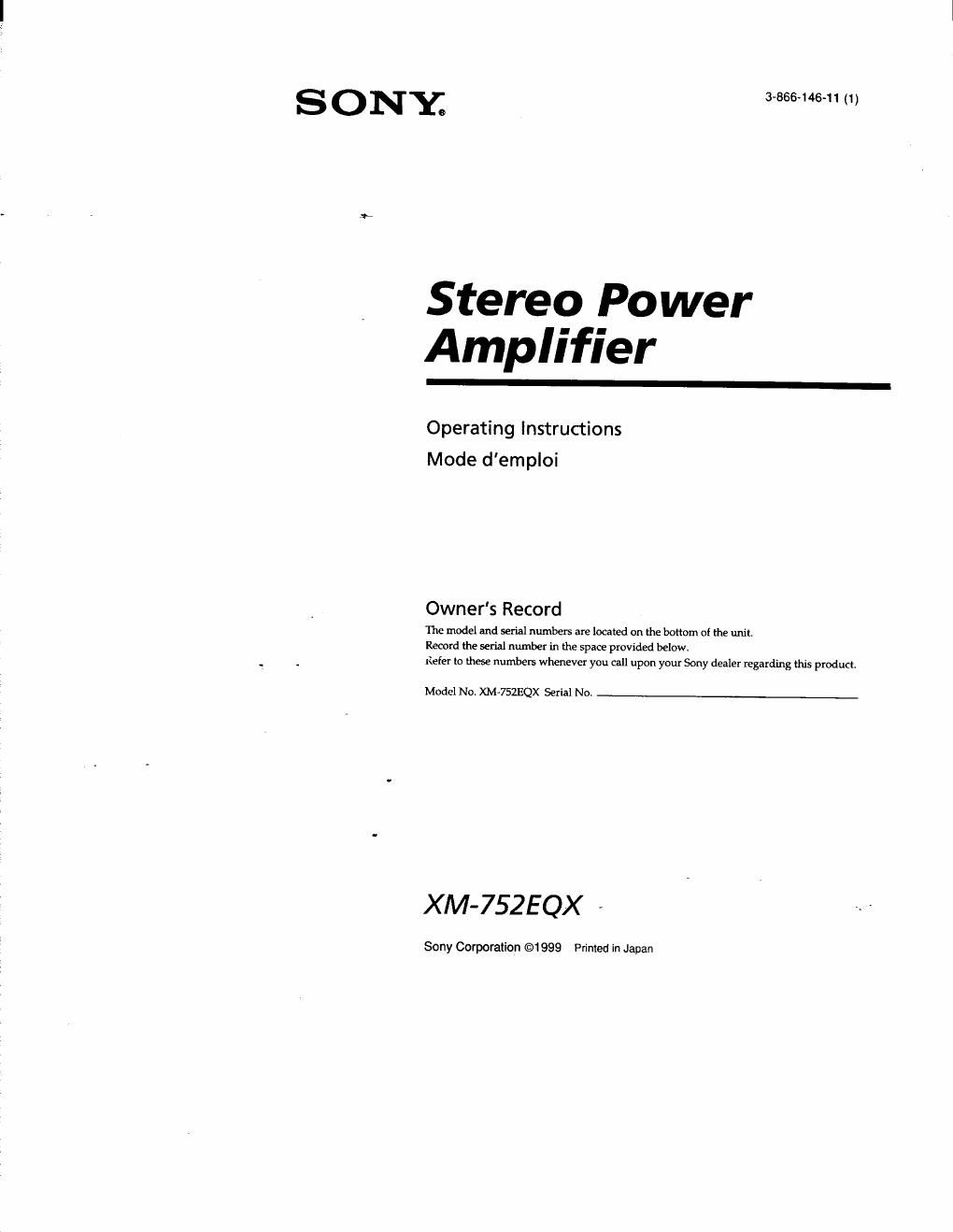

Page 1

S ONY 3-866~148-11 (1)
0

Stereo Power
Amplifier

Operating Instructions
Mode d'emploi

Owners Record

The model and serial numbers are located on the barium ol the unit.
Record the serial number in the space provided below.
Refer be these numbers whenever you cfll upon your Sony dealer regarding this product.

Model No. XMA7SZEQX Serial No.

XM-752EQX -

Sony Corporation @1999 Printed in Japan

Page 2

Installation

Before Installation

0 Mount the unit either inside the trunk or under a
seat. "

0 Choose the mounting location carefully so that
the unit will not interfere with the normal
movements of the driver, and where it will not
be exposed to direct sunlight or hot air from the
heater.

0 Do not install the unit under the floor carpet,
where heat dissipation from the unit would be
considerably impaired.

First, place the unit where you plan to install it,
and mark the positions of the four screw holes on
the surface of the mounting board (not supplied)
Then drill the holes approximately 3 millimeters
(mm) in diameter and mount tlw unit onto the
board with the supplied mounting screws. The
supplied mounting screws are 15 mm long.
Therefore, make sure that the mounting board is
thicker than 15 mm

232 (11 /-)

unit : mm (in.)
Unite : mm (pm)

Installation

Avant l'installation

I lnstallez lappareil dans le cottre ou sous un
siege.

. Choisissez wigneusement l'emplacement de
montage afin d'évitel' que l'appareil ne gene [as
mouvernents normaux du conducteur et qu'il ne
soit pas expose au rayonnement direct du soleil
ni aux conduits d'air chaud du chauffage.

- N'installez pas l'appareil sous le tapis de sol, car
cela génerait considérablement la dissipation de
chaleur.

Tout dabord, mettez l'appareil ou vous prévoycz
de l'installer et tracez les quatre trous de vis sur la
surface de la plaque de montage (non iournie).
Forez ensuite les trous selon un diametre
denviron 3 millimetres (mm) at installez lappareil
sur la plaque avec les vis de montage foumies. Les
vis de montage fournies font 15 mm de long. Par
conséqueni, assurez-vous que la plaque de
montage fait plus de 15 mm d'épaisseur.

o 6 (I4)

k
8
o
n
N

55
(2 Vi)
