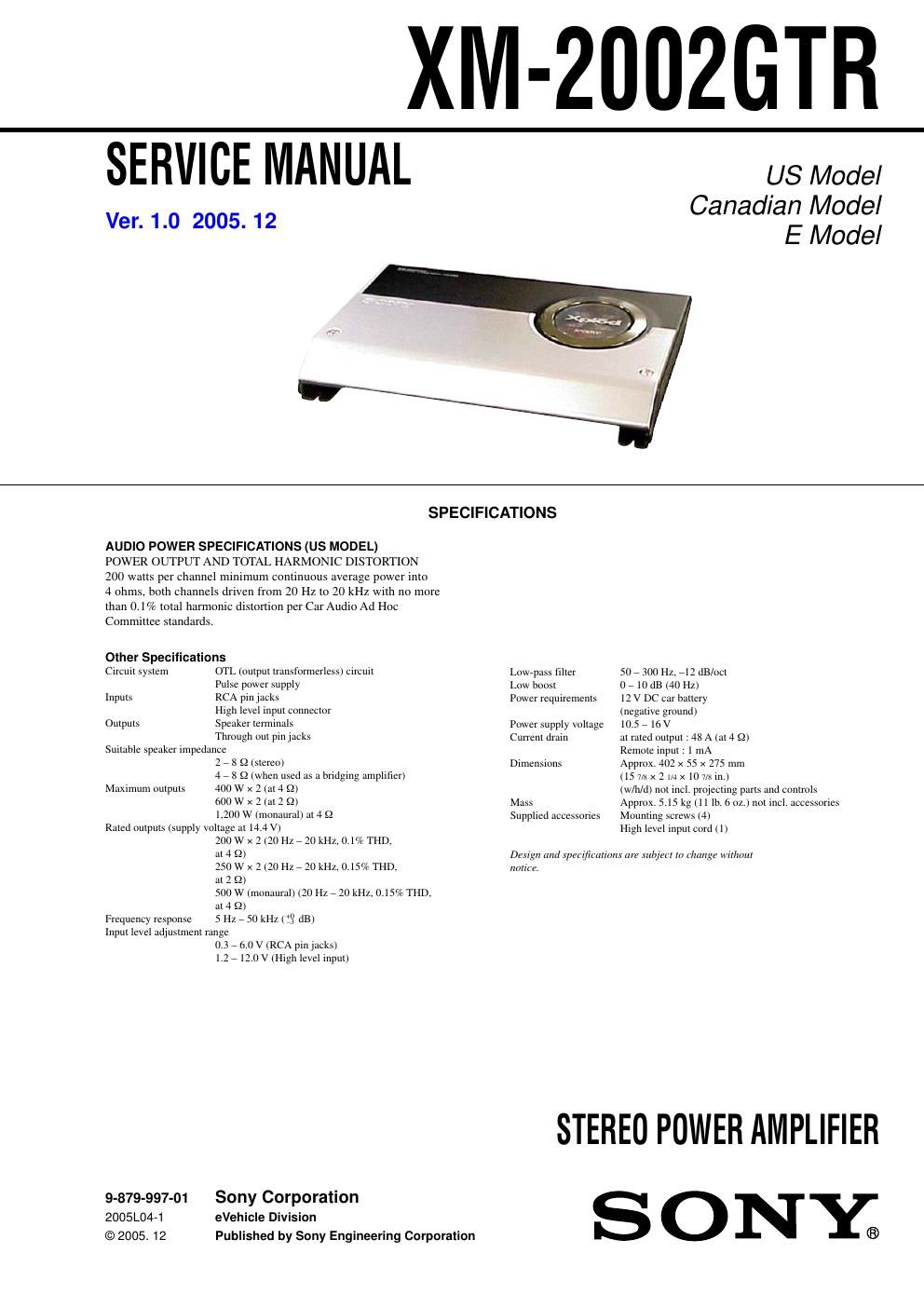

Sony xm 2002 gtr service manual

Page 2

3 XM-2002GTR SECTION 1 GENERAL This section is extracted from instruction manual. Circuit Diagram Schéma du circuit Low boost Amplification de basses fréquences Frequency/Fréquence dB Frequency/Fréquence dB Cut-off frequency (LPF) Fréquence de coupure (LPF) 10 10 0 40 100 1k 10 0 -10 -20 -30 -40 -50 -60 -70 -80 10 100 1k 50Hz 170Hz300Hz LEVEL LPF NormalAMP Power Lch LEVEL InvertedAMP Power Rch BTL. Lch Rch(BTL.) LOW BOOST LOW BOOST Hz Hz Features-Maximum power output of 400 W per channel (at 4 Ω). -This unit can be used as a bridging amplifier with a maximum output of 1,200 W. -Direct connection can be made with the speaker output of your car audio unit if it is not equipped with a line output (High Level Input Connection). -Hi-level Sensing power On feature allows unit to be activated without need for REMOTE connection. -Built-in variable LPF (Low-pass filter) and low boost circuit. -Dual mode connection possible for a multi- speaker system. -Protection circuit.-Pulse power supply * for stable, regulated output power. *Pulse power supplyThis unit has a built-in power regulator which converts the power supplied by the DC 12 V car battery into high speed pulses using a semiconductor switch. These pulses are stepped up by the built-in pulse transformer and separated into both positive and negative power supplies before being converted into direct current again. This light weight power supply system provides a highly efficient power supply with a low impedance output. Caractéristiques-Puissance de sortie maximale de 400 W par canal (à 4 Ω). -Cet appareil peut être utilisé comme amplificateur à pont dune sortie maximale de 1 200 W. -Une connexion directe est possible avec la sortie haut-parleur de votre autoradio si celle-ci nest pas équipée dune sortie de ligne (connexion dentrée haut niveau). -Une fonction de mise sous tension par détection de haut niveau permet à cet appareil dêtre activé sans raccordement à REMOTE. -Filtre passe-bas (LPF) variable intégré et circuit damplification de basses fréquences. -Double mode de connexion possible au moyen dun système à plusieurs haut-parleurs. -Circuit de protection.-Alimentation électrique par impulsions * pour une puissance de sortie stable, régulée. *Alimentation électrique par impulsionsCet appareil est équipé dun régulateur de puissance intégré qui convertit la puissance fournie par une batterie de voiture de 12 V CC en impulsions ultra-rapides au moyen dun commutateur à semi-conducteur. Ces impulsions sont amplifiées par le transformateur dimpulsions intégré et séparées en alimentation positive et négative avant dêtre reconverties en courant continu. Ce système dalimentation de faible poids assure une alimentation électrique très efficace pour une sortie dimpédance faible. PROTECTOR FILTER OFFLPF LEVEL LOW BOOST (40Hz) 0 +10dB 6 0.3V 2 4 5.5 0.5 60 50 300Hz170 110 260 Location and Function of Controls 1PROTECTOR indicatorWhen the PROTECTOR is activated the indicator lights up in red. When the PROTECTOR is activated refer to the Troubleshooting Guide. 2LEVEL adjustment controlThe input level can be adjusted with this control. Turn it in the clockwise direction when the output level of the car audio unit seems low. 3LOW BOOST level controlTurn this control to boost the frequencies around 40 Hz to a maximum of 10 dB. 4Cut-off frequency adjustment controlSets the cut-off frequency (50 – 300 Hz) for the low-pass filter. 5FILTER selector switchWhen the switch is in the LPF position, the filter is set to low-pass. Emplacement et fonction des commandes 1Indicateur PROTECTORLorsque PROTECTOR est activé, lindicateur sallume en rouge. Lorsque PROTECTOR est activé, reportez- vous au guide de dépannage. 2Commande de réglage LEVELLe niveau dentrée peut se régler avec cette commande. Tournez cette commande dans le sens des aiguilles dune montre lorsque le niveau de sortie de lautoradio semble faible. 3Commande de niveau LOW BOOSTTournez cette commande pour amplifier les fréquences autour de 40 Hz jusquà un maximum de 10 dB. 4Commandes de réglage de la fréquence de coupure Permet de régler la fréquence de coupure (50 – 300 Hz) pour le filtre passe-bas. 5Sélecteur FILTERLorsque le sélecteur est en position LPF, le filtre est réglé à passe-bas.
