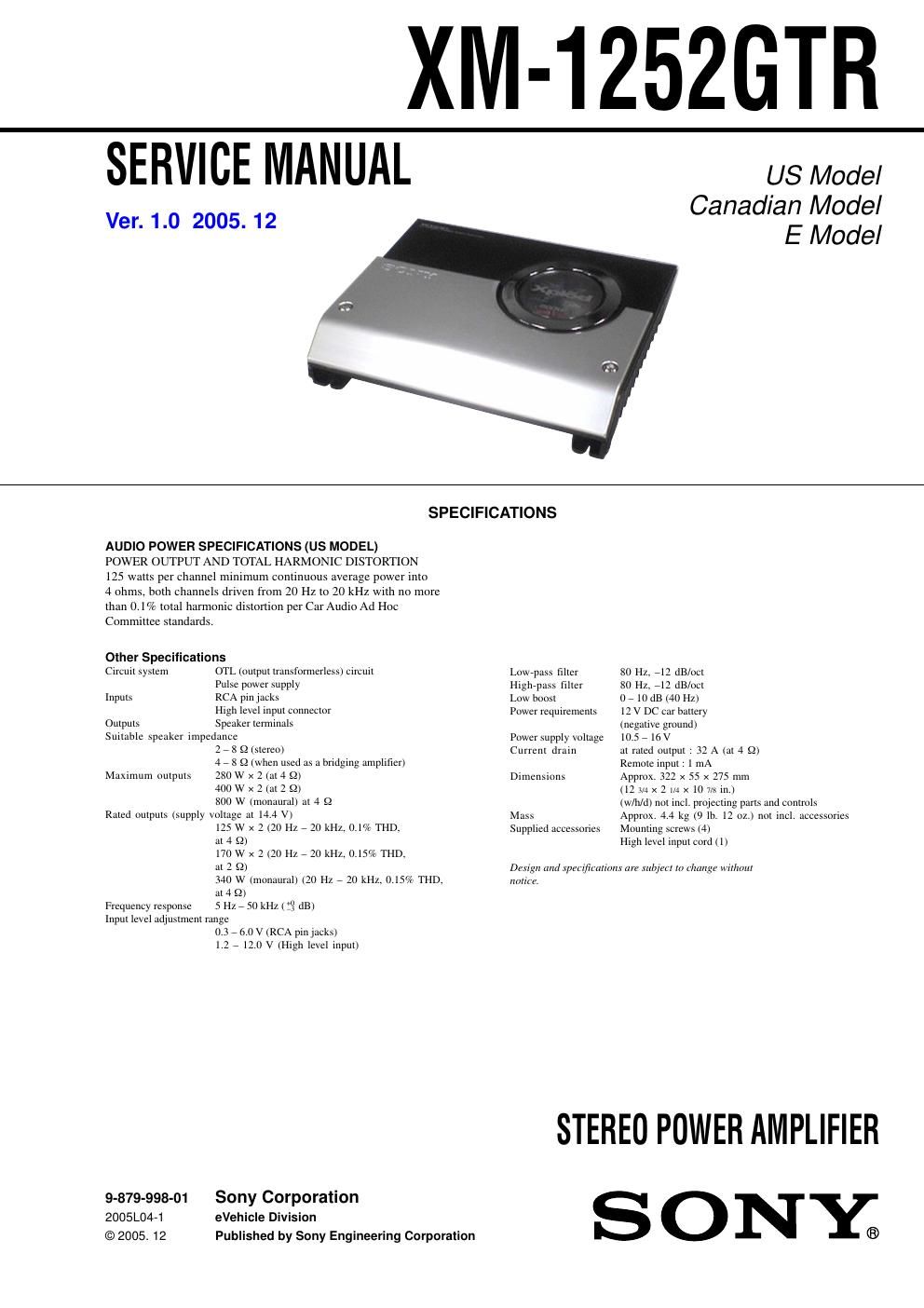

3 XM-1252GTR SECTION 1 GENERAL This section is extracted from instruction manual. Features-Maximum power output of 280 W per channel (at 4 Ω). -This unit can be used as a bridging amplifier with a maximum output of 800 W. -Direct connection can be made with the speaker output of your car audio unit if it is not equipped with a line output (High Level Input Connection). - Hi-level Sensing Power On feature allows unit to be activated without need for REMOTE connection. -Built-in LP (low-pass filter), HP (high-pass filter) and low boost circuit. -Dual mode connection possible for a multi- speaker system. -Protection circuit. -Pulse power supply * for stable, regulated output power. *Pulse power supply This unit has a built-in power regulator which converts the power supplied by the DC 12 V car battery into high speed pulses using a semiconductor switch. These pulses are stepped up by the built-in pulse transformer and separated into both positive and negative power supplies before being converted into direct current again. This light weight power supply system provides a highly efficient power supply with a low impedance output. Caractéristiques-Puissance de sortie maximale de 280 W par canal (à 4 Ω). -Cet appareil peut être utilisé comme amplificateur en pont avec une sortie maximale de 800 W. -Une connexion directe est possible avec la sortie haut-parleur de votre autoradio si celle-ci nest pas équipée dune sortie de ligne (connexion dentrée haut niveau). -Une fonction de mise sous tension par détection de haut niveau permet à cet appareil dêtre activé sans raccordement à REMOTE. -Filtre passe-bas (LP), filtre passe-haut (HP) et circuit damplification de basses fréquences intégrés. -Double mode de connexion possible au moyen dun système à plusieurs haut-parleurs. -Circuit de protection. -Alimentation électrique par impulsions * pour une puissance de sortie stable, régulée. Alimentation électrique par impulsions Cet appareil est équipé dun régulateur de puissance intégré qui convertit la puissance fournie par une batterie de voiture de 12 V CC en impulsions ultra-rapides au moyen dun commutateur à semi-conducteur. Ces impulsions sont amplifiées par le transformateur dimpulsions intégré et séparées en alimentation positive et négative avant dêtre reconverties en courant continu. Ce système dalimentation de faible poids assure une alimentation électrique très efficace pour une sortie dimpédance faible. Circuit Diagram Schéma du circuit Low boost Amplification de basses fréquences Frequency/Fréquence dB Frequency/Fréquence FILTER (LP/HP) FILTER (LP/HP) PROTECTOR LP OFFFILTER(80Hz) HP LEVEL LOW BOOST (40Hz) 0 +10dB 6 0.3V 2 4 5.5 0.5 10 10 0 40 100 1k 10 0 -10 -20 -30 -40 -50 -60 -70 -80 10 100 1k HP (80 Hz) LP (80 Hz) LEVEL HP OFF LP NormalAMP Power Lch LEVEL HP OFF LP InvertedAMP Power Rch BTL. Lch RchFILTER FILTER LOW BOOST LOW BOOST (BTL.) Hz Hz Location and Function of Controls 1PROTECTOR indicatorWhen the PROTECTOR is activated the indicator lights up in red. When the PROTECTOR is activated refer to the Troubleshooting Guide. 2LEVEL adjustment controlThe input level can be adjusted with this control. Turn it in the clockwise direction when the output level of the car audio unit seems low. 3LOW BOOST level controlTurn this control to boost the frequencies around 40 Hz to a maximum of 10 dB. 4FILTER selector switchLP (low-pass filter), OFF (Flat), and HP (high-pass filter) are available. LP : low-pass (80 Hz) filter is effective. HP : high-pass (80Hz) filter is effective. Emplacement et fonction des commandes 1Indicateur PROTECTORLorsque PROTECTOR est activé, lindicateur sallume en rouge. Lorsque PROTECTOR est activé, reportez- vous au guide de dépannage. 2Commande de réglage LEVELLe niveau dentrée peut se régler avec cette commande. Tournez cette commande dans le sens des aiguilles dune montre lorsque le niveau de sortie de lautoradio semble faible. 3Commande de niveau LOW BOOSTTournez cette commande pour amplifier les fréquences autour de 40 Hz jusquà un maximum de 10 dB. 4Commutateur de sélection FILTERLP (Filtre passe bas), OFF (désactivé) et HP (filtre passe-haut) sont disponibles. LP : le filtre passe-bas (80Hz) est actif. HP : le filtre passe-haut (80Hz) est actif. dB
