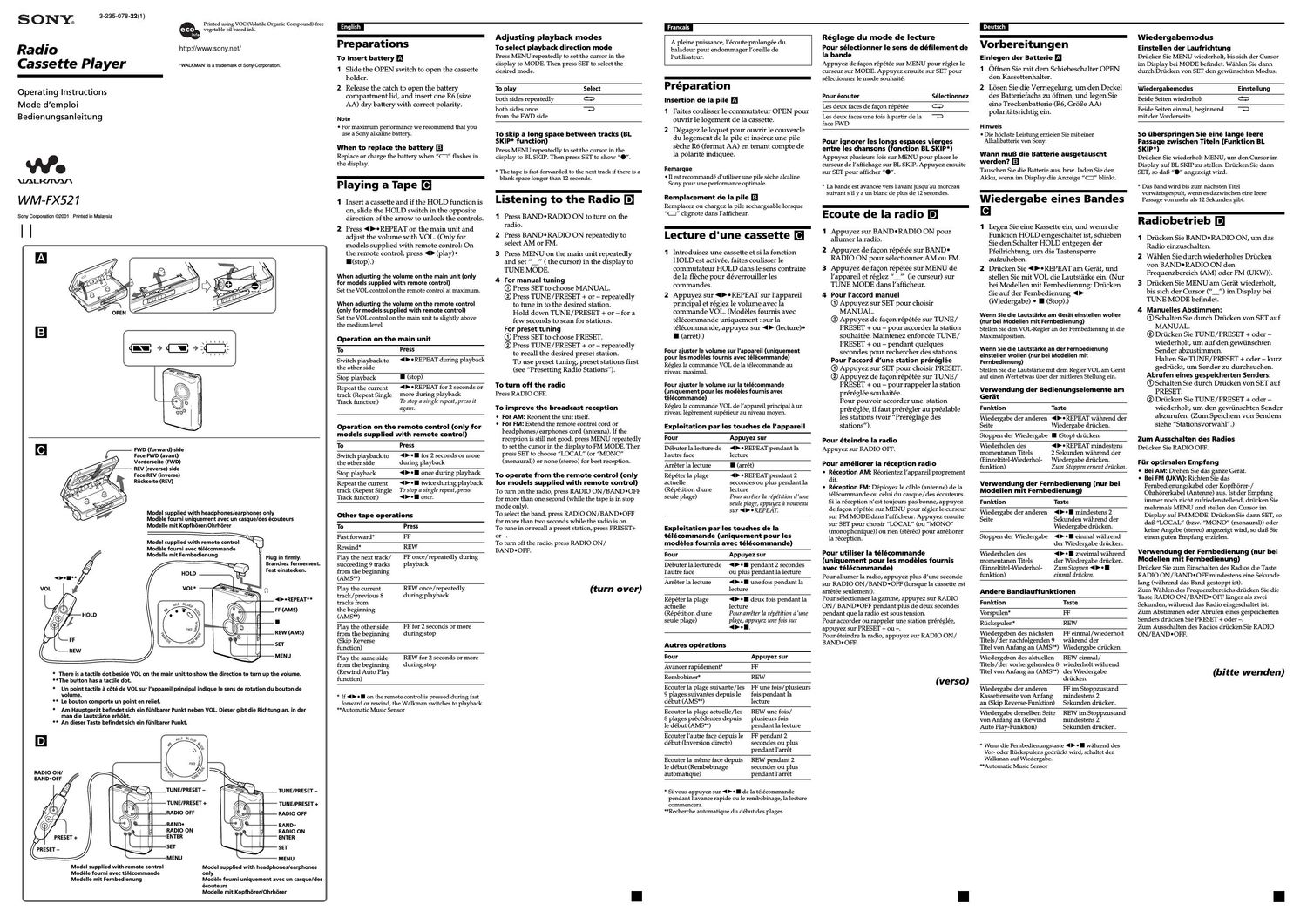

Page 1

3-235-073-22(1)

SONX?®

Radio
Cassette Player

Operating Instructions
Mode d'emploi
Bedienungsanleitung

W.

\LALW

WM-FX521

Sony Corporation @2001 Printed in Malaysia

Printed using voc (Volatile Organic CompoundHree
vegetable oil based ink.

http://www.sony.net/

WALKMAN is a trademark Ol Sony Corporation.

FWD (fonNard) side
Face FWD (avant)
Vorderseite (FWD)
REV (reverse) side
Face REV (inverse)
Riickseite (REV)

Model supplied with headphones/earphones only

Preparations

To Insert battery
1 Slide the OPEN switch to open the cassette

holder.

2 Release the catch to open the battery
compartment lid, and insert one R6 (size
AA) dry battery with correct polarity.

Note

. For maximum performance we recommend that you
use a Sony alkaline battery.

when to replace the battery E]
Replace or charge the battery when "1:!" flashes in

the display.

Playing a Tape

1 Insert a cassette and if the HOLD function is
on, slide the HOLD switch in the opposite
direction of the arrow to unlock the controls

2 Press <> CREPEAT on the main unit and
adjust the volume with VOL. (Only for
models supplied with remote control: On
the remote control, press <>(play)°

I(stop).)

When adjusting the volume on the main unit (only
for models supplied with remote control)

Set the VOL control on the remote control at maximum.

When adjusting the volume on the remote control
(only for models supplied with remote control)
Set the VOL control on the main unit to slightly above

the medium level.

Operation on the main unit

To Press

Switch playback to <> O REPEAT during playback
the other side

Stop playback I (stop)

Repeat the current <> 'REPEAT for 2 seconds or
track (Repeat Single more during playback

Track filncfinn) To stop a single repeat, press it

again.

Operation on the remote control (only for
models supplied with remote control)

To Press

Switch playback to <>'I for 2 seconds or more
the other side during playback

Stop playback <>'I once during playback
Repeat the current <> I twice during playback
track (Repeat Single To stop a single repeat, press
Track function) <> - I once.

other tape operations

Modele fourni uniquement avec un casqueldes e'couteurs
Modelle mit Kopfhérer/Ohrhiirer

Model supplied with remote control
Modele fourni avec télécommande
Modelle mit Fernbedienung

Plug in firmly.
Branchez fermement.
Fest einstecken.

<>-REPEAT**

The button has a tactile dot.

volume.
' Le bouton comporte un point en relief.

man die Lautstarke erhiiht.

FF (AMS)

I
REW (AMS)

SET

MENU

* There is a tactile dot beside VOL on the main unit to show the direction to turn up the volume.

* Un point tactile a cote de VOL sur I'appareil principal indique Ie sens de rotation du bouton de

* Am Hauptgerat befindet sich ein fiihlbarer Punkt neben VOL. Dieser gibt die Richtung an. in der

' An dieser Taste befindet sich ein fiihlbarer Punkt.

RADIO ON/
BAND'OFF
TUNE/PRESET - tq§s . _ TUNE/PRESET -
/ TUNE/PRESET + - TUNE/PRESET +
P a RADIO OFF , / RADIO OFF
'6 BAND- 7 . BAND-
' RADIO ON ,/ ' RADIO 0N
PRESET + ENTER ENTER
PRESET - ..,,, -SET I, SET
MENU MENU
Model supplied with remote control Model supplied with headphones/earphones
Modele fourni avec télécommande only
Modelle mit Fernbedienung Modele fourni uniquement avec un casque/des
écouteurs

Modelle mit Kopthdrerthrhorer

To Press

Fast forward" FF

Rewind REW

Play the next track / FF once/ repeatedly during

succeeding 9 tracks
from the beginning
(AMS)

playback

Play the current
track / previous 8
tracks from

the beginning
(AMS)

REW once/ repeatedly
during playback

Play the other side
from the beginning
(Skip Reverse
function)

FF for 2 seconds or more
during stop

Play the same side

from the beginning
(Rewind Auto Play
function)

REW for 2 seconds or more
during stop

" lf <>'I on the remote control is pressed during fast
forward or rewind, the Walkman switches to playback.
Automatic Music Sensor

Adjusting playback modes

To select playback direction mode
Press MENU repeatedly to set the cursor in the
display to MODE. Then press SET to select the
desired mode.

To play Select
both sides repeatedly (I)
both sides once T
from the FWD side

To skip a long space between tracks (BL
SKIP* function)

Press MENU repeatedly to set the cursor in the
display to BL SKIP. Then press SET to show O.

* The tape is fast-forwarded to the next track if there is a
blank space longer than 12 seconds.

Listening to the Radio I}!

1 Press BANDORADIO ON to turn on the
radio.

2 Press BANDORADIO ON repeatedly to
select AM or FM,

3 Press MENU on the main unit repeatedly
and set 7" ( the cursor) in the display to
TUNE MODE

4 For manual tuning

(D Press SET to choose MANUAL.

® Press TUNE / PRESET + or - repeatedly
to tune in to the desired station,
Hold down TUNE/PRESET + or - for a
few seconds to scan for stations

For preset tuning

(D Press SET to choose PRESETI

® Press TUNE / PRESET + or - repeatedly
to recall the desired preset station,
To use preset tuning, preset stations first
(see Presetting Radio Stations").

To turn off the radio
Press RADIO OFF.

To improve the broadcast reception

- For AM: Reorient the unit itself.

' For FM: Extend the remote control cord or
headphones/ earphones cord (antenna). If the
reception is still not good, press MENU repeatedly
to set the cursor in the display to FM MODE. Then
press SET to choose "LOCAL" (or MONO"
(monaural)) or none (stereo) for best reception.

To operate from the remote control (only
for models supplied with remote control)
To turn on the radio, press RADIO ON/ BAND. OFF
for more than one second (while the tape is in stop
mode only).

To select the band, press RADIO ON/BAND'OFF
for more than two seconds while the radio is on.

To tune in or recall a preset station, press PRESET+
or 7.

To turn off the radio, press RADIO ON /

BAN D 0 OFF.

(turn over)

A pleine puissance, lécoute prol()ngée du
baladeur peut endomrnager l'oreille de
l'utilisateur.

Préparation

Insertion de la pile

1 Faites coulisser le commutateur OPEN pour
ouvrir le logement de la cassette,

2 Degagez le loquet pour ouvrir le couvercle
du logement de la pile et insérez une pile
seche R6 (format AA) en tenant compte de
la polarité indiquéei

Remarque
- Il est recommandé dutiliser une pile seche alcaline
Sony pour une performance optimale.

Remplacement de la pile E]
Remplacez ou chargez la pile rechargeable lorsque
l:|" clignote dans Iafficheur.

Lecture d'une cassette

1 Introduisez une cassette et si la fonction
HOLD est activée, faites coulisser le
commutateur HOLD dans le sens contraire
de la fleche pour déverrouiller les
commandes,

2 Appuyez sur <>°REPEAT sur lappareil
principal et réglez le volume avec la
commande VOL. (Modeles fournis avec
télécommande uniquement : sur la
télécommande, appuyez sur <> (lecture)-
I (arrét).)

Pour ajuster Ie volume sur I'appareil (uniquement
pour les modeles fournis avec télécommande)
Réglez la commande VOL de la télécommande au
niveau maximal.

Pour ajuster Ie volume sur la télécommande
(uniquement pour les modeles fournis avec
télécommande)

Réglez Ia commande VOL de lappareil principal a un
niveau légerement supérieur au niveau moyen.

Exploitation par les touches de l'appareil

Pour Appuyez sur

Débuter la lecture de <>¢REPEAT pendant la
l'autre face lecture

Arréter la lecture I (arrét)

Répéter la plage <> O REPEAT pendant 2
actuelle secondes ou plus pendant la
(Répe'tition d'une lecture

Pour arréter In repetition d une
seule plage, appuyez 1i nourreau
sur (b-REPEAT.

seule plage)

Exploitation par les touches de la
télécommande (uniquement pour les
modeles fournis avec télécommande)

Pour

Débuter la lecture de
l'autre face

Appuyez sur

<>-I pendant 2 secondes
ou plus pendant la lecture

Arréter la lecture <>¢I une fois pendant la

lecture
Répéter la plage <>-I deux fois pendant la
actuelle lecture
(Repetition d'une Pour urréter la répétition d une
seule plage) plugs, appuyez une fois sur

4 > - I.
Autres operations
Pour Appuyez sur
Avancer rapidernent" FF
Rembobiner" REW

FF une fois / plusieurs
fois pendant la
lecture

REW une fois/
plusieurs fois
pendant la lecture
FF pendant 2

secondes ou plus
pendant l'arrét

REW pendant 2
secondes ou plus
pendant l'arret

Ecouter la plage suivante/les
9 plages suivantes depuis le
debut (AMS**)

Ecouter la plage actuelle/les
8 plages précédentes depuis
le de'but (AMS)

Ecouter l'autre face depuis le
debut (Inversion directe)

Ecouter la mérne face depuis
le début (Rembobinage
automatique)

" Si vous appuyez sur 4}. I de la télécommande
pendant lavance rapide ou le rembobinage, la lecture
commencera.

Recherche automatique du debut des plages

Réglage du mode de lecture

Pour sélectionner le sens de defilement de
la bande

Appuyez de facon répétée sur MENU pour régler le
curseur sur MODE. Appuyez ensuite sur SET pour
sélectionner le mode souhaité.

Pour écouter Sélectionnez

Les deux faces de facon répétée (S)
j

Les deux faces une fois a partir de la
face FWD

Pour ignorer les longs espaces vierges
entre les chansons (fonction BL SKIP*)
Appuyez plusieurs fois sur MENU pour placer le
curseur de l'affichage sur BL SKIP. Appuyez ensuite
sur SET pour afficher O".

La bande est avancée vers lavant jusquau morceau
suivant sil y a un blanc de plus de 12 secondes.

Ecoute de la radio E]

1 Appuyez sur BAND-RADIO ON pour
allumer la radio,

2 Appuyez de facon répétée sur BAND-
RADIO ON pour sélectionner AM on FM.

3 Appuyez de facon répétée sur MENU de
l'appareil et réglez 7" (le curseur) sur
TUNE MODE dans lafficheur.

4 Pour I'accord manuel
® Appuyez sur SET pour choisir

MANUAL.
® Appuyez de facon répétée sur TUNE /
PRESET + ou - pour accorder la station
souhaitée. Maintenez enfoncée TUNE /
PRESET + ou - pendant quelques
secondes pour rechercher des stations
Pour I'accord d'une station préréglée
G) Appuyez sur SET pour choisir PRESET,
® Appuyez de facon répétée sur TUNE /
PRESET + ou - pour rappeler la station
préréglée souhaitée.
Pour pouvoir accorder une station
préréglée, il faut prérégler au préalable
les stations (voir "Préréglage des
stations"),

Pour éteindre la radio
Appuyez sur RADIO OFF.

Pour améliorer la reception radio

' Reception AM: Ré()rientez l'appareil proprement
dit.

Reception FM: De'ployez Ie cable (antenne) de la
télécommande ou celui du casque/des e'couteurs.
Si la réception n'est toujours pas bonne, appuyez
de facon répétée sur MENU pour régler le curseur
sur FM MODE dans lafficheur. Appuyez ensuite
sur SET pour choisir LOCAL" (ou "MONO"
(monophonique)) ou rien (stéréo) pour améliorer
la reception.

Pour utiliser la télécommande
(uniquement pour les modeles fournis
avec télécommande)

Pour allurner la radio, appuyez plus d'une seconde
sur RADIO ON/ BAN D'OFF (lorsque la cassette est
arrétée seulement).

Pour sélectionner la gamme, appuyez sur RADIO
ON / BAND-OFF pendant plus de deux secondes
pendant que la radio est sous tension.

Pour accorder ou rappeler une station préréglée,
appuyez sur PRESET + on 7.

Pour éteindre la radio, appuyez sur RADIO ON /
BAN D ' OFF.

(verso)

Vorbereitungen

Einlegen der Batterie

1 Offnen Sie mit dem Schiebeschalter OPEN
den Kassettenhalteri

2 Losen Sie die Verriegelung, um den Deckel
des Batteriefachs zu offnen, und legen Sie
eine Trockenbatterie (R6, GroBe AA)
polaritatsrichtig ein.

Hinweis
- Die hochste Leistung erzielen Sie mit einer
Alkalibatterie von Sony.

Wann muB die Batterie ausgetauscht
werden? E]

Tauschen Sie die Batterie aus, bzw. laden Sie den
Akku, wenn irn Display die Anzeige 4:1" blinkt.

Wiedergabe eines Bandes

1 Legen Sie eine Kassette ein, und wenn die
Funktion HOLD eingeschaltet ist, schieben
Sie den Schalter HOLD entgegen der
Pfeilrichtung, um die Tastensperre
aufzuheben.

2 Drficken Sie <>°REPEAT am Gerat, und
stellen Sie mit VOL die Lautstarke ein. (Nur
bei Modellen mit Fernbedienung: Driicken
Sie auf der Fernbedienung <>
(Wiedergabe) I I (Stop),)

Wenn Sie die Lautstarke am Geréit einstellen wollen
(nur bei Modellen mit Fernbedienung)

Stellen Sie den VOL-Regler an der Fernbedienung in die
Maximalposition.

Wenn Sie die Lautstarke an der Fernbedienung
einstellen wollen (nur bei Modellen mit
Fernbedienung)

Stellen Sie die Lautstarke mit dem Regler VOL am Gerat
auf einen Wert etwas fiber der rnittleren Stellung ein.

Verwendung der Bedienungselemente am
Gerat

Funktion Taste

Wiedergabe der anderen Seite Wiedergabe driicken.
Stoppen der Wiedergabe I (Stop) drficken.
Wiederholen des <> ' REPEAT mindestens
momentanen Titels 2 Sekunden wahrend der
(Einzeltitelewiederhole Wiedergabe driicken.

funktion) Zum Stopper: crm'ut driicken.

Verwendung der Fernbedienung (nur bei
Modellen mit Fernbedienung)

Funktion Taste

Wiedergabe der anderen <>'I mindestens 2

Seite Sekunden wahrend der
Wiedergabe dri'lcken.

Stoppen der Wiedergabe <> ' I einmal wahrend
der Wiedergabe ericken.

<> - I zweimal wahrend
der Wiedergabe drficken.
Zum Stopprn <>- I
einmul drficken.

Wiederholen des
rnornentanen Titels
(Einzeltitelewiederhol
funktion)

Andere Bandlauffunktionen

Funktion Taste

Vorspulen FF

Rfickspulen" REW

Wiedergeben des nachsten FF einmal/wiederholt

Titels/der nachfolgenden 9 wahrend der

Titel von Anfang an (AMS**) Wiedergabe driicken.
Wiedergeben des aktuellen REW einmal/
Titels/der vorhergehenden 8 wiederholt wahrend

Titel Von Anfang an (AMS) der Wiedergabe
dr'ucken.

FF im Stoppzustand
mindestens 2
Sekunden driicken.

REW im Stoppzustand
mindestens Z
Sekunden driicken.

Wiedergabe der anderen
Kassettenseite von Anfang
an (Skip ReverseaFunktion)

Wiedergabe derselben Seite
Von Anfang an (Rewind
Auto PlayeFunktion)

Wenn die Fernbedienungstaste <>II wahrend des
Vor- oder Ruckspulens gedruckt wird, schaltet der
Walkman auf Wiedergabe.

Automatic Music Sensor

Wiedergabemodus

Einstellen der Laufrichtung

Driicken Sie MENU wiederholt, bis sich der Cursor
im Display bei MODE befindet. Wahlen Sie dann
durch Drficken Von SET den gewiinschten Modus.

Wiedergabemodus Einstellung
Beide Seiten wiederholt (:3

Beide Seiten einmal, beginnend T)
mit der Vorderseite

So fiberspringen Sie eine lange leere
Passage zwischen Titeln (Funktion BL
SKIP")

Driicken Sie wiederholt MEN U, urn den Cursor im
Display auf BL SKIP zu stellen. Driicken Sie dann
SET, so daB O" angezeigt wird.

" Das Band wird bis zum nachsten Titel
vorwartsgespult, wenn es dazwischen eine leere
Passage Von mehr als 12 Sekunden gibt.

Radiobetrieb E]

1 Driicken Sie BAND'RADIO ON, um das
Radio einzuschalten.

2 Wa'hlen Sie durch wiederholtes Driicken
von BANDORADIO ON den
Frequenzbereich (AM) oder FM (UKW))i

3 Driicken Sie MENU am Gerat wiederholt,
bis sich der Cursor (7") im Display bei
TUNE MODE befindet.

4 Manuelles Abstimmen:

® Schalten Sie durch Driicken von SET auf
MAN UAL.

® Driicken Sie TUNE / PRESET + oder -
wiederholt, um auf den gewunschten
Sender abzustimmeni
Halten Sie TUNE / PRESET + oder - kurz
gedrfickt, um Sender zu durchsucheni

Abrufen eines gespeicherten Senders:

G) Schalten Sie durch Driicken von SET auf
PRESET.

® Driicken Sie TUNE/PRESET + oder -
wiederholt, um den gewiinschten Sender
abzurufeni (Zum Speichern von Sendern
siehe "Stationsvorwahl" )

Zum Ausschalten des Radios
Driicken Sie RADIO OFF.

Fiir optimalen Empfang

' Bei AM: Drehen Sie das ganze Gerat.

I Bei FM (UKW): Richten Sie das
Fernbedienungskabel oder Kopfhorere/
Ohrhiirerkabel (Antenna) aus. lst der Empfang
immer noch nicht zufriedenstellend, driicken Sie
mehrrnals MENU und stellen den Cursor im
Display auf FM MODE. Driicken Sie dann SET, so
dais LOCAL" (bzw. MONO" (monaural)) oder
keine Angabe (stereo) angezeigt wird, so dais Sie
einen guten Empfang erzielen.

Verwendung der Fernbedienung (nur bei
Modellen mit Fernbedienung)

Dr'ucken Sie zum Einschalten des Radios die Taste
RADIO ON / BAN D'OFF mindestens eine Sekunde
lang (wahrend das Band gestoppt ist).

Zum Wahlen des Frequenzbereichs driicken Sie die
Taste RADIO ON/BAND'OFF langer als zwei
Sekunden, wahrend das Radio eingeschaltet ist.
Zum Abstimrnen oder Abrufen eines gespeicherten
Senders driicken Sie PRESET + oder 7.

Zum Aur . chalten des Radios drficken Sie RADIO
ON / BAND IOFF.

(bitte wenden)
