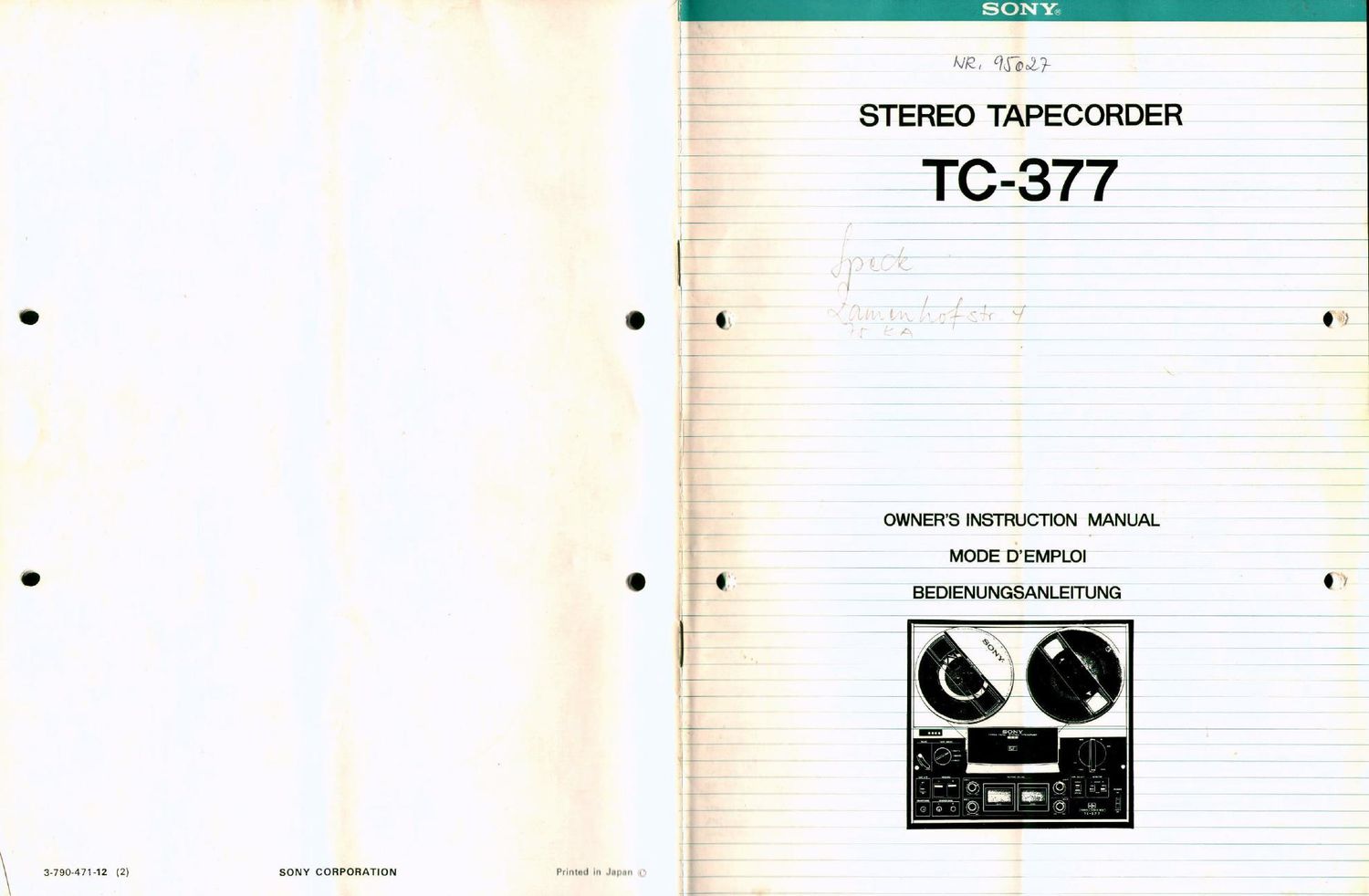

Sony tc 377 owners manual 2

Page 2

WARNING

oTo avoid electrical shock, do not open the cabinet
except as instructed in the manual for head cleaning,
lubrication or power source selection. Refer servicing
to qualified personnel only.

oTo prevent fire or shock hazard, do not expose the
set to rain or moisture.

AVERTISSEMENT

oPour éviter toute electrocution, ne pas ouvrir le cof-
fret, sauf, conformément au mode d'emploi, pour la
nettoyage des tétes. la lubrification ou ladaptation
a la tension du secteur local. Confier l'entretien
uniquement a un personnel qualifié.

ePour éviter tout danger d'incendie ou d'électrocution,
ne pas exposer lappareil a la pluie ou a I'humidité.

VORSICHT

oUm keinen elektrischen Schlag zu bekommen, offnen
Sie das Gehause nur in den in der Bedienungs-
anleitung angegebenen Fallen, also zum Reinigen der
Kopfe, zum Olen und zum Einstellen des Spannungs-
wahlers. Uberlassen Sie jegliche Reparatur und
Wartung danr qualifiziertem Personal.

eUm die Gefahr eines Schlags oder eines Brandes
auszuschalten, setzen Sie das Gerat nicht Regen
oder extremer Feuchtigkeit aus.

The SONY Model TC-377 is a three-head, four-track stereo tape
deck designed for serious home recordists. The highly developed
facilities of the TC-377 will offer a new world of sound when
used in conjunction With high fidelity components.

Special features are: SONY high performance F&F (Ferrite 81
Ferrite) heads: Microphone level attenuation switch; scrape
filter which eliminates tape modulation distortion ; tape tension
regulator to reduce wow and flutter; Automatic shut-off mo-
chanism; Tape select switch for low-noise. high-output tapes:
microphone and line mixing; sound»on-sound recording: echo
recording; slant cabinet designed for convenience of operation
in either horizontal or vertical position, etc.

Before operating, read this manual carefully to become familiar
with all features and operating procedures so as to realize the
full capabilities of the Model TC-377. Keep this manual handy
for future reference.

TABLE OF CONTENTS

PRECAUTIONS .................................................................. 2
ADAPTATION TO THE LOCAL POWER LINE 4
LOCATION or CONTROLS AND CONNECTORS. e
CONNECTIONS ................... 8
OPEARATION or CONTROLS. 12
TAPE THREADING 16
STEREO PLAYBACK 16
STEREO RECORDING ........................... 18
MONOPHONIC RECORDING AND PLAYBACK . _ 20
SPECIAL OPERATIONS 20

ERASING TAPE .
SPLICING TAPE.
MAINTENANCE
SPECIFICATIONS
GUIDE FOR CHECKING TROUBLES
CIRCUIT DIAGRAM ........................

PRECAUTIONS

1. Before operating, check whether the recorder is correctly set
to operate on the AC power line of your local area.

2. The Microphone inputs and Line inputs of this tape recorder
can be used simultaneously for mixing.
To record only through the Microphone inputs, turn off the
Record volume controls LINE-L and LINE-R to MIN; and vice
versa.

3. Do not connect any input source to the Microphone inputs
(and be sure to set the Microphone level attenuation switch
at OFF) when the Record/Playback connector is being used

Le SONY TC-377 est une platine magnétophone a 3-tétes, 4
pistes stéréo. concue pour ceux qui aiment de la bonne musique.
Les performances particulierement développées du TC-377 offrent
un son nouveau en fonction de la haute technicité de ses com-
posants.

Ses caractéristiques sont: Une grande qualité des tetes F & F
(ferrite et ferrite). un commutateur d'atténuation du niveau de
microphone. un filtre qui élimine la distortion de modulation de
la bande, un régulateur de tension de la bande permettant de
réduire le pleurage et scintillement, un mécanisme de coupure
automatique. un sélecteur de bande (a has bruit et haut rende-
ment) un microphone et un mixage de Iignes, un enregistrement
son sur son ou en écho; un coffret concu pour une utilisation
verticals ou horizontale, etc.

Avantdutiliservotre magnétophone, lisez attentivement ce mode
demploi et conservezrle pour vous y référer ultérieure.

TABLE DES MATIERES

PRECAUTIONS ....... 3
ADAPTATION AU COURANT DU SECTEUR 5
EMPLACEMENT DES COMMANDES 7
CONNEXIONS .......................... 9

FONCTIONS DES COMMANDES
MISE EN PLACE DE LA BANDE
ECOUTE EN STEREO ..............
ENREGISTREMENT EN STEREO ..................
ENREGISTREMENT ET ECOUTE EN MONO
OPERATIONS SPECIALES .....
E .EMENT DE LA BANDE
M IAGE DE LA BANDE
ENTRETIEN .....................
SPECIFICATIONS .

DEPANNAGE
DIAGRAMME DES CIRCUITS ..........

PRECAUTIONS

l. Avant de faire fonctionner le magnétophone, s'assurer quil
est bien fixé pour la tension du secteur de la zone oIJ vous
vous trouvez.

2. Les prises du microphone et les entrées de ligne de ce
magnétophone peuvent étre utilisées simultanément pour le
mélange. Pour enregistrer a l'aide des prises de micro-
phone; placer sur MIN les réglages de volume d'enregistrement
de ligne gauche [LINE-L] et de ligne droite [LINE-R] et vice-
versa.

Das SONY Modell TC-377 ist ein vierspuriges Stereo-Tape-Deck
mit drei Tonkdpfen fiir Heimstudio,

Zusammen mit den fibrigen Komponenten lhrer Hi-Fi Stereo-
Anlage bietet die hochentwickelte Technik des TC-377 lhnen
eine neue Klangwelt.

Besondere Vorziige: SONY F Bi F (Ferrite & Ferrite)-Tonk6pfe mit
Hochleistung; Dampfungsschalter fiir Mikrofonpegel; Kratzfilter
eliminiert Bandmodulationsverzerrung; Tonbandspannungsregler
reduziert Gleichlaufschwankungen; automatischer Abschalt-
mechanismus; Bandartenwi-ihler fiir geriiuscharmes Hochleis-
tungs-Tonbandmaterial; Einrichtung zum Mischen der Mikrofon-
und.Direkteingange; ,,Sound-on-Sound-Aufnahme; EChOAUf-
nahme; Gehausekonstruktion fI'.ir bequemen Senkrecht- bzw.
Waagrachtbetrieb.

Lesen Sie sich diese Bedienungsanleitung vor Inbetriebnahme
des Gerats bitte sorgfaltig durch, damit Sie mit allan Besonder-
heiten und Bedienungsschrittenvertraut warden und die Moglich-
keiten dieser Anlage ganz ausschopfen konnen. Bewahren Sis
diese Bedienungsanleitung zum spateren Nachschlagen auf.

INHALTSVERZEICHNIS

ZUR BEACHTUNG ............................................................... 3
ANPASSEN ANS ORTLICHE STROMNETZ
LAGE DER REGLER UND ANSCHLUSSE...
ANSCHLUSSE .......................
HANDHABUNG DER REGLER
EINLEGEN DES TONBANDES
STEREOVWIEDERGABE
STEREO EINKANALIGE AUFNAHME UND WIEDERGABE
SPEZIELLE BEDIENUNG ..

LOSCHEN ..................
KLEBEN DES BANDES
WARTUNG UND PFLEGE
TECHNISCHE DATEN ......
STORUNGSUBERPRUFUNGEN
SCHALTPLAN .......................

ZUR BEACHTUNG

1. Vor Inbetriebnahme prijfen Sie bitte nach, ob das Gerat fIL'Ir
Betrieb auf die ortliche Netzspannung richtig eingastellt ist.

2. Die Mikrofon-und die Direkteingange konnen bei diesem Ger'at
gleichzeitig fiir Mischaufnahmen verwendet werden.
Um nur iiber die Mikrofoneing'ainge aufzunehman, die Auf-
nahmepegelregler [LINE-L], [LINER] ganz gegen dem Uhr-
zeigersinn nach MIN drehen, und umgekehrt.

3. Beim Aufnehmen iiber den Aufnehme-/WiedergabeanschluB
keine Klangquelle an die Mikrofoneinginge anschlieBen (und
den Dimpfungsschelter fi.ir Mikrofonpegel auf OFF stellen).

3
