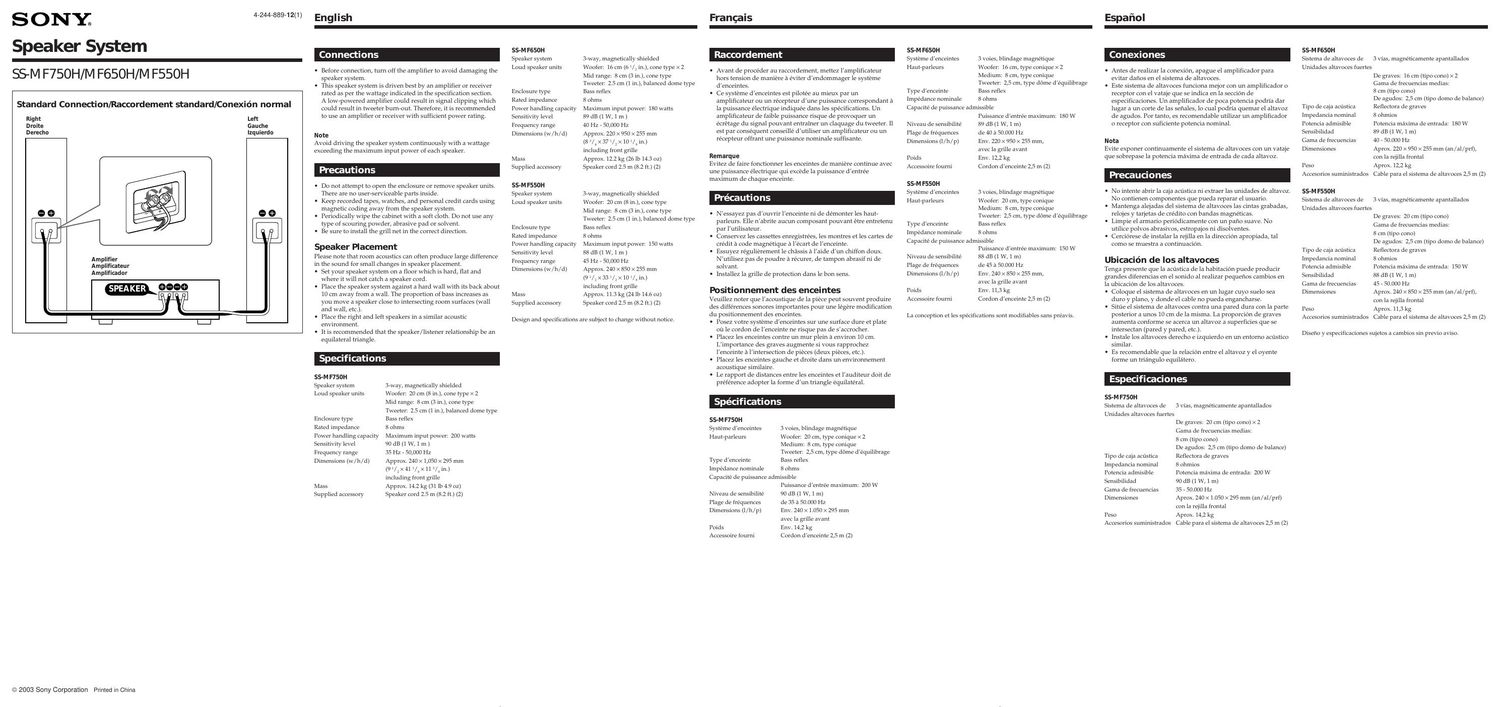

S ONY.
Speaker System
SS-M F750H/M F650H/M F550H

4-244-889-12(1)

Standard Connection/Raccordement standard/Conexién normal

Right
Droite
Derecho

Amplificateur
Amplilirador

Left
Gauche
lzquierdo

mam

© 2003 Sony Corporation Printed in China

English

Connections

- Before connection, turn off the amplifier to avoid damaging the
speaker system.

This speaker system is driven best by an amplifier or receiver
rated as per the wattage indicated in the specification section.
A low-powered amplifier could result in signal clipping which
could result in tweeter burn-out. Therefore, it is recommended
to use an amplifier or receiver with sufficient power rating.

Note
Avoid driving the speaker system continuously with a wattage
exceeding the maximum input power of each speaker.

Precautions

Do not attempt to open the enclosure or remove speaker units.
There are no user-serviceable parts inside.

Keep recorded tapes, watches, and personal credit cards using
magnetic coding away from the speaker system.

Periodically wipe the cabinet with a soft cloth. Do not use any
type of scouring powder, abrasive pad or solvent.

Be sure to install the grill net in the correct direction.

Speaker Placement

Please note that room acoustics can often produce large difference
in the sound for small changes in speaker placement.

- Set your speaker system on a floor which is hard, flat and
where it will not catch a speaker cord.

Place the speaker system against a hard wall with its back about
10 cm away from a wall. The proportion of bass increases as
you move a speaker close to intersecting room surfaces (wall
and wall, etc.).

Place the right and left speakers in a similar acoustic
environment.

it is recommended that the speaker/ listener relationship be an
equilateral triangle.

at OHS

ss-M F750H
Speaker system 3-way, magnetically shielded
Loud speaker units Woofer: 20 cm (s in.), cone type x 2
Mid range: 8 cm (3 in.), cone type

Tweeter 2.5 cm (1 in), balanced dome type
Enclosure type Bass reflex

Rated impedance 8 ohms
Power handling capacity Maximum input power: 200 watts
9(ldB(1 w,1m)

35 Hz - 50,000 Hz

Approx. 240 x 1,050 x 295 mm
(91/2 x41 1/(x 11 V, in.)
including front grille

Mass Approx. 14.2 kg (31 lb 4.9 oz)

speaker cord 2.5 m (8.2 ft.) (2)

Sensitivity level
Frequency range
Dimensions (w/h/d)

Supplied accessory

SS~M F650H
Speaker system
Loud speaker units

Enclosure type
Rated impedance

Power handling capacity
Sensitivity level
Frequency range
Dimensions (w/h/d)

Mass
Supplied accessory

SS-M F550H
Speaker system
Loud speaker units

Enclosure type
Rated impedance

Power handling capacity
Sensitivity level
Frequency range
Dimensions (w/h/d)

hlass
Supplied accessory

3-way, magnetically shielded

Woofer: 15 cm (o l/, in), cone type x 2
Mid range: 8 cm (3 in), cone type
Tweeter: 2.5 cm (1 in.), balanced dome type
Bass reflex

8 ohms

Maximum input power: 180 watts

89 dB (1 w, 1 m )

40 Hz - 50,000 Hz

Approx. 220 x 950 x 255 mm

(s V, x 37 l/, x 10 V, in.)

including front grille

Approx. 12.2 kg (26 lb 14.3 oz)
Speaker cord 2 5 m (8.2 ft ) (2)

3-way, magnetically shielded
Woofer: 20cm (x in.), cone type
Mid range: 8 cm (3 in), cone type
Tweeter: 2.5 cm (1 in.), balanced dome type
Bass reflex

8 ohms

Maximum input power: 150 watts
88 dB (1 w, 1 m)

45 Hz - 50,000 Hz

Approx. 240 x 850 x 255 mm

(91/: x 33 V, x 10 l/B in)
including front grille

Approx. 11.3 kg (24 lb 14.6 oz)
Speaker cord 2.5 m (8.2 ft.) (2)

Design and specitications are subject to change without notice.

Frangais

Racco ement

- Avant de procéder au rac 7rdement, mettez lamplificateur
hors tension de maniere a éviter dendornmager le systeme
denceintes.

Ce systeme d'enceintes est pilotée au mieux par un
amplificateur ou un récepteur d/une puissance correspondant a
la puissance electrique indiquée dans les specifications. Un
amplificateur de faible puissance risque de provoquer un
écrétage du signal pouvant entrainer un claquage du tweeter. ll
est par consequent conseille dut-iliser un amplificateur nu un
re'cepteur off-rant une puissance nominale suffisante.

Remarq ue

Evitez de faire fonctionner les enceintes de maniere continue avec
une puissance e'lectrique qui excede la puissance dentrée
maximum de chaque enceinte.

ca OIIS

N'essayez pas douvrir l'enceinte ni de demonter les haut-
parleurs. Elle n'abrite aucun composant pouvant etre entretenu
par l'utilisateur.

Conservez les cassettes enregistrées, les montres et les cartes de
credit a code magnétiqtle a lécart de lenceinte.

Essuyez regulierement le cha is a laide dun chiffon doux.
N/utilisez pas de poudre a récurer, de tampon abrasif ni de
solv ant.

lnstallez la grille de protection dans le bon sens.

Positionnement des enoeintes

Veuillez noter que lacoustique de la piece peut souvent produire

des differences sonores importantes pour une legere modification

du positionnement des enceintes.

- losez votre systeme denceintes sur une surface dure et plate
oil le cordon de lenceinte ne risque pas de saccrocher.

- Placez les enceintes contre un mur pleirl a environ 10 cm.

Limportance des graves augmente si vous rapprochez

lenceinte a lintersect-ion de pieces (deux pieces, etc.).

llacez les enceintes gauche et droite dans un environnement

acoustique similaire.

Le rapport de distances entre les enceintes et l'auditeur doit de

preference adopter la forme dun triangle equilateral.

Sp at'ons
SS-M F750H
Systeme denceintes
Haut-parleurs

3 voies, blindage magnétiquc
Woofer: 20 cm, type Conique x 2
Medium: 8 cm, type conique

Tweeter: 2,5 cm, type dome d'equilibrage
rype denceinte Bass retlex

impedance nominale 8 ohms
capacite de puissance admissible

l>uissance dentrée maximum: 200 w
90 dB (1 w, 1 m)

de 35 a 50.000 Hz

bnv. 240 x 1.050 x 295 mm

ayec la grille avant

Folds Env. 14,2 kg

Accessoire foumi

Niveau de sensibilite
llage de fréquences
Dimensions (l/h/p)

Cordon denccinte 2,5 m (2)

SS-M F650H
Systeme denceintes 3 voies, blindage magnetique
Haut-parleurs Woofer: 16 cm, type conique x 2
Medium: 8 cm, type conique

Tweeter: 2,5 cm, type dome dc'quilibrage
Type denceintc tiass retlex

lmpedance nominale 8 ohms
Capacite de puissance admissible

l>uissance dentrée maximum: 180 w
89 d B (1 w, 1 m)

de 40 a 50.000 Hz

Env. 220 x 950 x 255 mm,

avec la grille avant

loids Env. 12,2 kg

Cordon dencelnte 2,5 m (2)

Niveau de sensibillté
Ilage de trequences
Dimensions (l/h/p)

Accessolre foumi

SS-M F550H
Systeme denceintes 3 voies, blindage magnetique
Haut-parleurs Woofer: 20cm, type conique
Medlum: s cm, type Coniquc

Tweeter: 2,5 cm, type dome déquilibrage
rype d'enceinte Bass reflex

impedance nominale 8 ohms
Capacite de puissance admissible

luissancc dentrée maximum: 150 w
as d B (1 w, 1 m)

de 45 a 50.000 Hz

Env. 240 x 850 x 255 mm,

avec la grille avant

loids Env. 11,3 kg

Accessoire tourni

Nivcau de senslb ité
Plage de fréquences
Dimensions (l/h/p)

Cordon dencelnte 2,5 m (2)

La conception et les specifications sont moditiables sans preavis.

Espafiol

Conexiones

- Antes de realizar la conexion, apague el amplificador para
evitar danos en el sistema de altavoces.

Este sistema de altavoces funciona mejor con un amplificador 0
receptor con el \lataje que se indica en la seccion de
especificaciones. Un amplificador de poca potencia podrla dar
lugar a un corte de las sefiales, lo cual podria quemar el altavoz
de agudos. lor tanto, es recomendable utilizar un amplificador
0 receptor con suficiente potencia nominal.

Nota
Evite exponer continuamente el sistema de altavoces con un vataje
que sobrepase la potencia maxima de entrada de cada altavoz.

Precauciones

No intente abrir la caja acustica ni extraer las unidades de altavoz.
No contienen componentes que pueda reparar e1 usuario.
Mantenga alejadas del sistema de altavoces las cintas grabadas,
relojes y tarjetas de credito con bandas magnéticas.

Limpie el armario periodicamente con un pafio suave. No
utilice polvos abrasivos, estropajos ni disolventes.

Cerciorese de instalar la rejilla en la direccion apropiada, tal
como se muestra a continuacion.

Ubicacion de los altavoces

Tenga presente que la acustica de la habitacion puede producir

grandes diferencias en el sonido al realizar pequenos cambios en

la ubicacion de los altavoces.

- Coloque el sistema de altavoces en un lugar cuyo suelo sea
duro y plano, y donde el cable no pueda engancharse.

- Sittie el sistema de altavoces contra una pared dura con la parte

posterior a unos 10 cm de la misma. La proporcion de graves

atlmenta conforme se acerca un altavoz a superficies que se

intersectan (pared y pared, etc.).

lnstale los altavoces dcrecho e izquierdo en un entorno acustico

similar.

Es recomendable que la relacion entre el altavoz y el oyente

forme un triangulo equilatero.

E c cacones

SS

Sistama de altavoces de

3 vlas, magneticamente apantallados
Unidades altavoces fuertcs

De graves: 20 cm (tipo cono) x 2

Gama de trecuencias medias:

s cm (tipo cono)

De agudos; 2,5 cm (tipo domo de balance)
Tipo de caia acustica Keflectora de graves
lmpedancia nominal 8 ohmios
l>otencia maxima de entrada: 200 w
90 dB (1 w, 1 m)
35 - 50.000 Hz

lotencia admisible
Sensibilidad
Gama de frecuenclas

Dimensiones Aprox. 240 x 1.050 x 295 mm (an/al/prf)
con la rejilla frontal
leso Aprox. 14,2 kg

Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

SS-M F650H

Sistcma de altavoces de 3 vias, magneticamente apantallados
Unidades altavoces fuertes

De graves: 16 cm (tipo cono) x 2

Gama de frecuencias medias:

s cm (tipo cono)

De agudos: 2,5 cm (tipo domo de balance)
ripo de caja acustica Reflectora de graves

lmpedancia nominal s ohmios
[otencia maxima de entrada: 180 w
89 dB (1 w, 1 in)

40 - 50.000 HZ

[otencia admislble
Sensibilldad
Gama de frecuencias

Dimensiones Aprox. 220 x 950 x 255 mm (an/al/prr),
con la rejilla frontal
Peso Aprox. 12,2 kg

Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

SS-M F550H
Sistema de altavoces de 3 vias, magneticamente apantallados
Unidades altavoces ftlertes

De graves: 20 cm (tipo cono)

Gama de frccuencias medias:

s cm (tipo cono)

De agudos: 2,5 cm (tipo domo de balance)
Tipo de caja acustica
lmpedancia nominal

Retlectora de graves
s ohmios

lotencia maxima de entrada: 150 w

88 d B (1 w, 1 m)

45 - 50.000 Hz

Aprox. 240 x 850 x 255 mm (an/al/prt),
con la rejilla frontal

Iotencla admislble
Sensibilldad

Gama de frecuencias
Dimensiones

Peso Apmx. 11,3 kg
Accesorios suministrados Cable para el sistema de altavoces 2,5 m (2)

Diseno y especificaciones suietos a cambios sin previo aviso.
