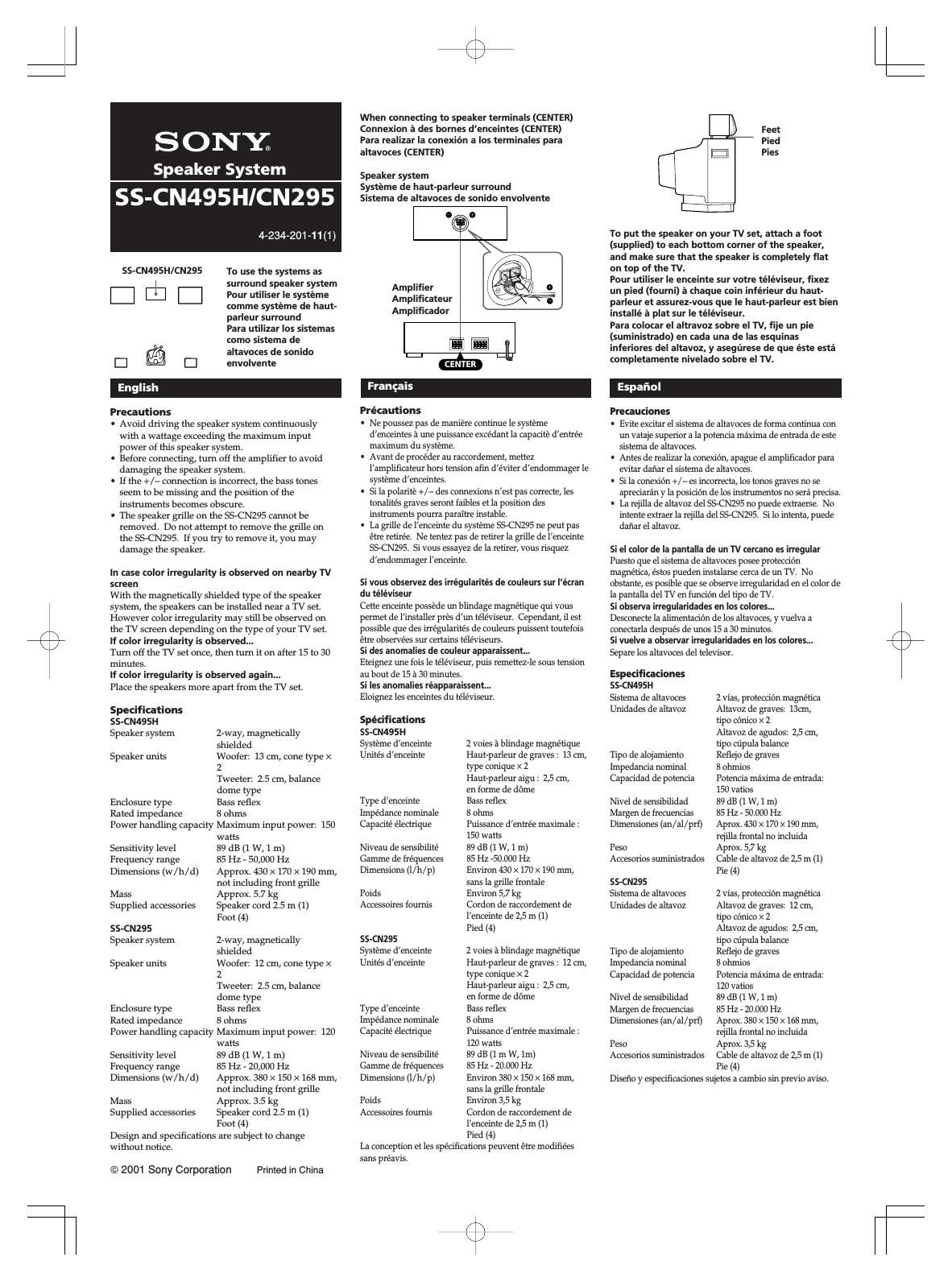

SONY

Speaker System

SS-CN495HICN295

4-234-201-11(1)

SS-CN495H/CN295

DEE

To use the systems as
surround speaker system
Pour utiliser Ie systeme
comme systeme de haut-
parleur surround

Para utilizar los sistemas
como sistema de
altavoces de sonido
envolvente

DQD
_

Precautions

- Avoid driving the speaker system continuously
with a wattage exceeding the maximum input
power of this speaker system.

Before connecting, turn off the amplifier to avoid
damaging the speaker system.

It the +/- connection is incorrect, the bass tones
seem to be missing and the position ot the
instruments becomes obscure.

The speaker grille on the SS-CN295 cannot be
removed. Do not attempt to remove the grille on
the SSCN295. it you try to remove it, you may
damage the speaker.

In case color irregularity is observed on nearby TV
screen

With the magnetically shielded type of the speaker
system, the speakers can be installed near a TV set.
However color irregularity may still be observed on
the TV screen depending on the type ot your TV set.
If color irregularity is observed...

Turn off the TV set once, then turn it on after 15 to 30
minutes.

If color irregularity is observed again...

Place the speakers more apart trom the TV set.

Specifications

SS-CN495H

Speaker system 2-way, magnetically
shielded

Speaker units Woofer: 13 cm, cone type X
2
Tweeter: 2.5 cm, balance
dome type

Enclosure type Bass reflex

Rated impedance 8 ohms

Power handling capacity Maximum input power: 150
watts

Sensitivity level
Frequency range
Dimensions (w/h/d)

89 dB (1 w, 1 m)
35 Hz - 50,000 Hz

Approx. 430 X 170 X 190 mm,
not including tront grille
Mass Approx. 5.7 kg

Supplied accessories speaker cord 2.5 m (1)
Foot (4)

SS-CN295

Speaker system 2-way, magnetically
shielded

Speaker units Wooten 12 cm, cone type X
2
Tweeter: 2.5 cm, balance
dome type

Enclosure type Bass reflex

Rated impedance 8 ohms

Power handling capacity Maximum input power: 120
watts

89 dB (1 w, 1 m)
35 Hz - 20,000 Hz
Approx. 3150 x 150 X 168 mm,
not including tront grille
Mass Approx. 3.5 kg
Supplied accessories Speaker cord 2.5 m (1)

Foot (4)
Design and specifications are subject to change
without notice.

Sensitivity level
Frequency range
Dimensions (w/h/d)

© 2001 Sony Corporation Printed in China

/'\

When connecting to speaker terminals (CENTER)
Connexion a des bornes denceintes (CENTER)
Para realizar Ia conexion a los terminales para
altavoces (CENTER)

Speaker system
Systéme de haut-parleur surround
Sistema de altavoces de sonido envolvente

Précautions

- Ne poussez pas de maniere continue 1e systeme
d'enccintes a une puissance excédant la capacite d'entrée
maximum du systemc.

Avant de proceder au raccordement, mettez
lamplificateur hors tension afin deviter d'endommager le
systeme denceintes.

Si la polarite +/- des connexions nest pas correcte, les
tonalités graves semnt faibles et la position des
instruments pourra paraitre instable.

La grille de l'enceinte du systeme sschys ne peut pas
étre retiree. Ne tentez pas de retirer 1a grille de lenceinte
SS-CN295. Si vous essayez de la retirer, vous risquez
d'endommager lenceinte.

Si vous observez des irregularite's de (ouleurs sur I'écran
du te'léviseur

Cette enceinte possede un blindage magrietique qui vous
permet de linstaller pres dun televiseur Cependant, il est
possible que des irregularites de couleurs puissent toutetois
éLre observées sur certalns televiseurs.

Sides anomalies de couleur apparaissent...

Eteignez une tois le televiseur, puis remettez-le sous tension
au bout de 15 a 30 minutes.

Si les anomalies re'apparaissent...

Eloignez les enceintes du televiseur.

Specifications
SS-CN495 H
Systemc denceinte
Unites denceinte

2 voies a blindage magnetique
Hautsparleur de graves ; 13 cm,
type conique x 2

Hautsparleur aigu : 25 cm,
en forme de dome

Type denceinte Bass reflex

Impedance nominale 8 ohms

Capacitc electrique Puissance dentrée maximale ;
150 Watts

89 dB (1 w, 1 m)

85 Hz 60.000 Hz

Environ 430 X 170 X 190 mm,
sans la grille trontale

Poids Environ 5,7 kg

Accessolres tournis Cordon de raccordement de
l'enceinte de 2,5 m (1)

Pied (4)

Niveau d2 sensibilite'
Camrne de tréquenees
Dimensions (1 /h/p)

55-01295
Systeme denceinie
Unites denceinte

2 voies a blindage magnetique
Haut-parleur de graves ; 12 cm,
type conique x 2

Haut-parleur aigu : 25 cm,

en forme de dome

Type d'enceinte Bass reflex

impedance nominale 8 ohms

Capacite électrique Puissance dentrée maximale ;
120 watts

89 dB (1 m w,1m)

85 HZ - 20.000 HZ

Niveau de sensibilite
Camrne de fréquences

Dimensions (l/h/p) Environ 380 x 150 x 168 mm,
sans la grille trontale
Poids Environ 3,5 kg

Cordon de raccordement de
l'enceinte de 2,5 m (1)

Pied (4)

La conception ct les specifications peuvent etre moditiees
sans preavis.

Accessoires toumis

/'\

To put the speaker on your TV set. attach a foot
(supplied) to each bottom corner of the speaker,
and make sure that the speaker is completely flat
on top of the TV.

Pour utiliser Ie enceinte sur votre téléviseur. fixez
un pied (fourni) a chaque coin inférieur du haut-
parleur et assurez-vous que Ie haut-parleur est bien
installé a plat sur Ie téléviseur.

Para colocar el altravoz sobre el TV, fije un pie

(su strado) en cada una de las esquinas
inferiores del altavoz. y asegurese de que este esta
completamente nivelado sobre el TV.

Precauciones

Evite excitar cl sistema de altavoces de forma continua con
un vataie superior a la potencia maxrma de entrada de este
Sistema de altavoces.

Antes de realizar la conexion, apague cl amplificador para
evitar danar el Sistema de altavoees.

Si la conexion +/- es incorrecta, los tonos graves no se
apreciaran y la posicion de los instrumentos no sera precisa.
La rejilla de altavoz del SS-CN295 no puede extraerse. No
intente extract la tejilla del SS-CN295. Si 10 intenta, puede
dafiar e1 altavoz.

Si el color de la pantalla de un TV cercano es irregular
Puesto que el sistema de altavoces posee proteccion
magnetica, éstos pueden instalarse cerca de un TV. No
obstante, es posiblc que se observe irregularidad en el color de
la pantalla del TV en tuncion del tipo de TV.

Si observa irregularidades en los colores...

Desconecte la alimentacién de los altavoces, y vuelva a
conectarla despues dc unos 15 a 30 rninutos.

Si vuelve a observar irregularidades en los colores...
Separe los altavoccs del televisor.

Especificaciones

SS-CN495H

Sistema de altavoces 2 vias, proteccion magnetica
Unldades de altavoz Altavoz de graves: 13cm,

tipo conico x 2
Altavoz de agudos: 2,5 cm,
tipo cupula balance

Tipo de aloiamiento Refleio de graves

lmpedancia nominal 15 ohrnios

Capacidad de potencia Potencia maxima de enirada:
150 vatios

Nivel de sensibilidad 89 dB (1 w, 1 m)

Margen de trecuencias 05 Hz - 50.000 Hz

Dimensiones (an/a1 /prt) Aprox. 430 X 170 x 190 mm,
rejilla trontal no incluida

Peso Aprox. 5,7 kg

Accesonos suministrados Cable de altavoz de 2,5 m (1)
Pie (4)

ss-cnzss

Sistema de altavoces
Unidades de altravoz

2 vias, proteccion magnetica
Altavoz dc graves: 12 cm,
tipo conico x 2

Altavoz de agudos: 2,5 cm,
tipo cupula balance

Tipo de alojamiento Reflejo de graves

lmpcdanda nominal s ohmios

Capacidad de potencia Potencia maxima dc enirada:
120 VaLios

Nivel de sensibilidad 59 dB (1 w, 1 m)

Margen dc trecuencias 05 Hz - 20.000 Hz

Dimensiones (an/al/prt) Aprox. 380 x 150 x 168 mm,
rejilla trontal no incluida

Peso Aprox. 35 kg
Accesorios .suministrados Cable de altavoz de 2,5 m (1)
Pie (4)

Diseno y especificaciones sujeins a cambio sin previo aviso.
