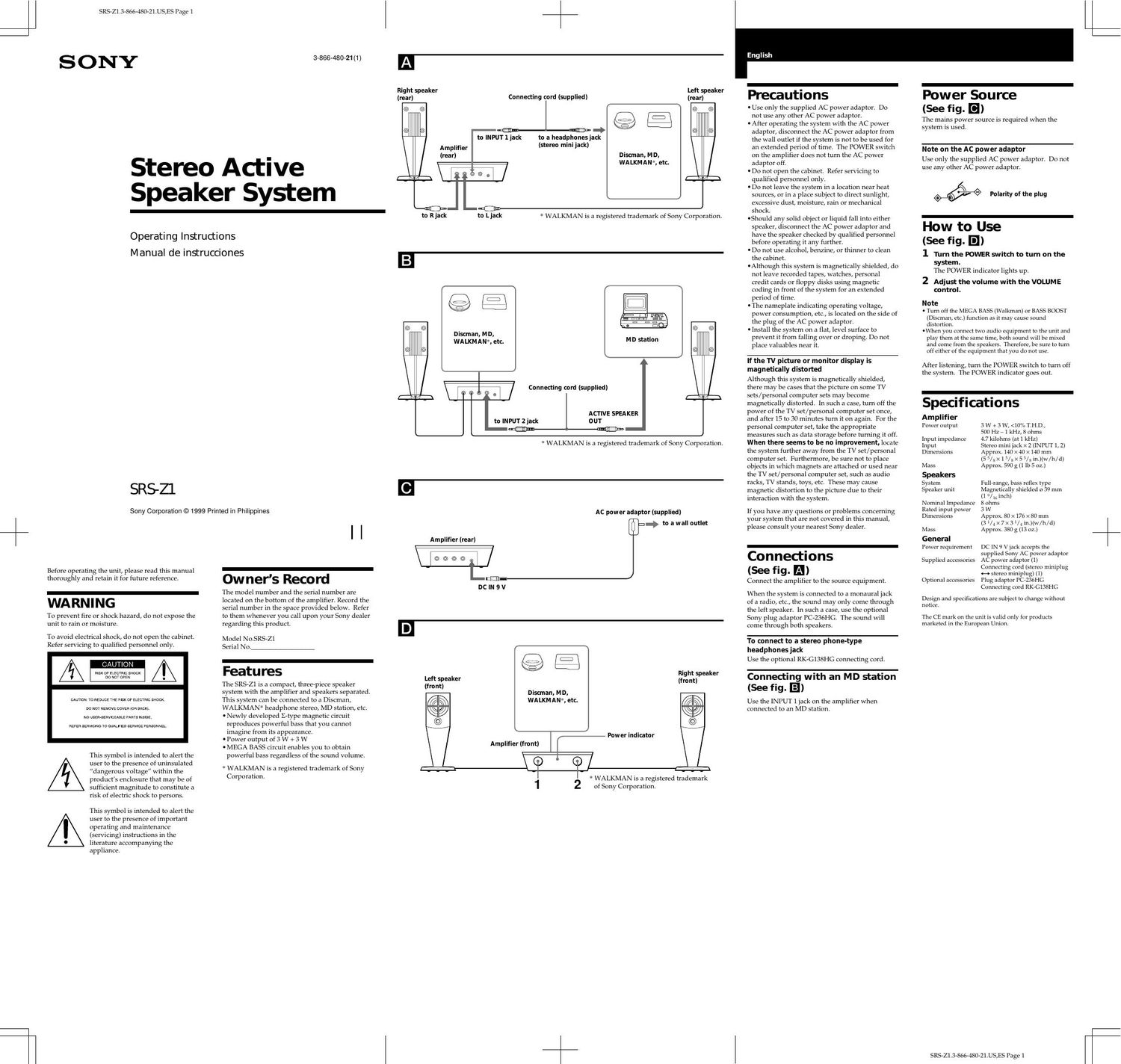

Page 1

SRS-Zl.3-866-480-21.US,ES Page 1

SONY

3-866-480-21 (1)

Stereo Active
Speaker System

Operating Instructions

Manual de instrucciones

SRS-Zl

Sony Corporation © 1999 Printed in Philippines

Before operating the unit, please read this manual
thoroughly and retain it for future reference.

WARNING

To prevent fire or shock hazard, do not expose the
unit to rain or moisture.

To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.

CAUYlON T0 arouse we RlSK or ELECTRlC SHOCK,

Do NOT REMOVE cot/ER (on BACK]

N0 usmsekvtcsasis mars lNSlDE

warez SERVlCING TO QUALlFlED SERVICE vexsawer

This symbol is intended to alert the
user to the presence of uninsulated
dangerous voltage within the
products enclosure that may be of
sufficient magnitude to constitute a
risk of electric shock to persons.

This symbol is intended to alert the
user to the presence of important
operating and maintenance
(servicing) instructions in the
literature accompanying the
appliance.

Ow ners Record

The model number and the serial number are
located on the bottom of the amplifier. Record the
serial number in the space provided below. Refer
to them whenever you call upon your Sony dealer
regarding this product.

Model No.SRSsZI
Serial No.

Features

The SRSsZI is a compact, threespiece speaker

system with the amplifier and speakers separated.

Th ystem can be connected to a Discman,

WALKMAN: headphone stereo, MD station, etc.

0 Newly developed Zetype magnetic circuit
reproduces powerful bass that you cannot
imagine from its appearance.

0 Power output of 3 W + 3 W

0 MEGA BASS circuit enables you to obtain
powerful bass regardless of the sound volume.

* WALKMAN is a registered trademark of Sony
Corporation.

Right speaker
(rear)
© ©

Amplifier
(rear)

Connecting oord (supplied)

to INPUT 1 jack
(stereo mini jack)

W

i

W332»

to Rjack

COM

,0@

to a headphones jack

Left speaker
(rear)

Discman, M D,
WALKMAN*, etc.

to Ljack

* WALKMAN is a registered trademark of Sony Corporation.

(0)

Precautions

' Use only the supplied AC power adaptor. Do
not use any other AC power adaptor.

' After operating the system with the AC power
adaptor, disconnect the AC power adaptor from
the wall outlet if the system is not to be used for
an extended period of time. The POWER switch
on the amplifier does not turn the AC power
adaptor off.

' Do not open the cabinet. Refer servicing to
qualified personnel only.

' Do not leave the system in a location near heat
sources, or in a place subject to direct sunlight,
excessive dust, moisture, rain or mechanical
shock,

'Should any solid object or liquid fall into either
speaker, disconnect the AC power adaptor and
have the speaker checked by qualified personnel
before operating it any further.

' Do not use alcohol, benzine, or thinner to clean
the cabinet.

'AIthough this system is magnetically shielded, do
not leave recorded tapes, watches, personal
credit cards or floppy disks using magnetic
coding in front of the system for an extended
period of time.

' The nameplate indicating operating voltage,
power consumption, etc., is located on the side of
the plug of the AC power adaptor.

' Install the system on a flat, level surface to
prevent it from falling over or droping. Do not
place valuables near it.

@ © ©
Discman, M D, _
WALKMAN*, etc. '3 statIOn
@ @ o
Connecting cord (supplied)
ACTIVE SPEAKER
to INPUT 2 jack OUT
L J

5 WALKMAN is a registered trademark of Sony Corporation.

Amplfier (rear)

IZIllli
DC|N9V

AC pow er adaptor (supplied)
» to a wall outlet

Left speaker
(fro nt)

Discman, M D,
WALKMAN*, etc.

Amplifier (front)

,- Power indicator

Right speaker
(front)

1 2

* WALKMAN is a registered trademark
of Sony Corporation.

If the TV picture or monitor display is
magnetically distorted

Although this system is magnetically shielded,
there may be cases that the picture on some TV
sets / personal computer sets may become
magnetically distorted. In such a case, turn off the
power of the TV set/personal computer set once,
and after 15 to 30 minutes turn it on again. For the
personal computer set, take the appropriate
measures such as data storage before turning it off.
when there seems to be no improvement, locate
the system further away from the TV set / personal
computer set. Furthermore, be sure not to place
objects in which magnets are attached or used near
the TV set/personal computer set, such as audio
racks, TV stands, toys, etc. These may cause
magnetic distortion to the picture due to their
interaction with the system.

If you have any questions or problems concerning
your system that are not covered in this manual,
please consult your nearest Sony dealer.

Connections
(See fig.

Connect the amplifier to the source equipment.

When the system is connected to a monaural jack
of a radio, etc., the sound may only come through
the left speaker. In such a case, use the optional
Sony plug adaptor PC7236HG. The sound will
come through both speakers.

To connect to a stereo phone-type
headphones jack
Use the optional RKsGISSHG connecting cord.

Connecting with an MD station
(See fig. E!)

Use the INPUT 1 jack on the amplifier when
connected to an MD station.

Power Source
(See fig. I)

The mai power source is required when the
system i. used.

Note on the AC power adaptor
Use only the supplied AC power adaptor. Do not
use any other AC power adaptor,

M 9 Polarity of the plug

How to Use
(See fig. 5])

1 Turn the POWER switch to turn on the
system.
The POWER indicator lights up.

2 Adjust the volume with the VOLUME
control.

N ote

. Turn off the MEGA BASS (Walkman) or BASS BOOST
(Discman, etc.) function as it may cause sound
distortion.

oWhen you connect two audio equipment to the unit and
play thcm at the same time, both sound will be mixed
and come from the speakers. Therefore, be sure to turn
off either ot the equipment that you do not use.

After listening, turn the POWER switch to turn off
the system. The POWER indicator goes out.

Specifications

Amplifier
Power output 3 w + 3 w, <10°/u T.H.D,
500 Hz 71 kHz, 8 ohms
input impedance 4 7 kilohms (at 1 kHz)
input Stereo mini jack x 2 (INPUT 1, 2)
Dimensions Approx 140 x 40 x 140 mm

(5 5/. x 1 ya x 5 5/. in-)(W/h/d)

Mass Approx. 590 g (1 lb 5 oz)
Spea kers
System Full-range, bass reflex type

Speaker unit Magnetically shielded 121 39 mm
(1 WM inch)

Nominal impedance 8 ohms

Rated input power 3 w

Dimensions Approx. 80 x 176 x 80 mm

(31/. x 7 x 3 Vi in.)(w/h/d)
Mass Approx. 380 g (13 oz.)
General

Power requirement DC IN 9 v jack accepts the

supplied Sony AC power adaptor

Supplied accessories Ac power adaptor (1)
Connecting cord (stereo miniplug
H stereo miniplug) (1)

optional accessories Plug adaptor lC-ZSoHG
Connecting cord RK-GISSHG

Design and specihcations are subject to change without
notice.

The CE mark on the unit is valid only for products
marketed in the European Union.

SRS-Z1.3-866-480-21.US,ES Page 1

Page 2

SRS-Zl.3-866-480-21.US,ES Page 2

Altavoz derecho

Cable mnector (suministradn)

l E-.@

a la toma para

auriculares

(minitoma estéreo) Discman. mproductor
de minidisoos,
WALKMAN, etc.

A ltavoz

izquierdo
(trasero)

©

©

(trasero)
© ©
@ o
a la toma INPUT 1
Amplificador
(trasem)
, © ®
hamjnv «(3:21:
a la toma R a la toma L

* WALKMAN es marca registrada de Sony Corporation.

@ © Disman. reproductor

de minidiscos, ., .

Est d

WALKMAN", etc. aclon e ml

0 ©
@ Cable conectorisumi istrado)
Std: S
ACTIVE SPEAKER
a la toma INPUT 2 OUT
.

* WALKMAN es marca registrada de Sony Corporation.

Adaptador de alimentacién de CA (suministrado)

Amplificador (trasem)

'©©@@o'

DC|N9V

9 a una toma de la red

OE

Discman, reproductor
de minidiscos,
WALKMAN*, etc.

Altavoz izquierdo
(delantem)

f- lndicador de

* WALKMAN es marca registrada

Altavoz derecho
(delantero)

alimentacién

de Sony Corporation.

Antes de utilizar la unidad, lea este manual
detenidamente y consérvelo para futuras
referencias.

ADVERTENCIA

Para evitar incendios o el riesgo de electrocution,
no exponga la unidad a la lluVia ni a la humedad.

Para evitar descargas electricas, no abra la unidad.
En caso de averia, solicite los servicios de personal
cualificado.

Caracterl'sticas

El SRSer es un sistema de altavoces de tres piezas
con amplificador y altavoces en componentes
separados. El sistema podra conectarse a un
Discman, un WALKMAN" con auriculares estéreo,
una estacion de minidiscos, etc.

0 Circuito magnético de tipo Z, recientemente
desarrollado, que reproduce graves potentes
iuimaginables por su aspecto.

' Salida de potencia de 3 W + 3 W

' El circuito MEGA BASS le permite obtener
graves potentes independientemente del
volumen del sonido.

4 WALKMAN es rnarca registrada de Sony
Corporation.

Precauciones

' Utilice solamente el adaptador de alimentacion
de CA suministrado. No use ningun otro
adaptador de alimentacion de CA.

' Después de haber alimentado el ema con el
adaptador de alimentacion de CA, desconecte
éste de la torna de la red Cuando no vaya a
utilizar el sistema durante mucho tiempo. El
interruptor POWER del amplificador no
desconecta el adaptador de alimentacién de CA.

' No abra las cajas acusticas. En caso de averia
solicite los servicios de personal cualificado.

' No deje el sistema cerca de fuentes termicas, ni
en lugares sometidos a la luz directa, polvo
excesivo, humedad, lluvia, ni choques.

' Si dentro del sistema cae algun objeto r lido o
liquido, desconecte el adaptador de alimentacion
de CA y haga que sea revisado por personal
Cualificado.

' No emplee alcohol, bencina, ni diluidor de
pintura para limpiar las cajas acusiicas.

' Aunque este sistema esta magnéticamente
apantallado, no deje sus Cintas grabadas, relojes,
tarjetas de Crédito, ni discos floppy, porque
poseen codificacion magnética, delante del
sistema durante largos periodos de tiempo.

' La placa de caracteristicas en la que se indica la
tension de alimentacion, e1 consumo, etc, se
encueutra debajo del enchufe del adaptador de
alimentacion de CA.

' lustale el sistema sobre una superficie plana y
nivelada para evitar que se caiga. No coloque
objetos de Valor cerca del sistema.

Si la imagen del televisor 0 del monitor
aparece distarsionada debido al magnetismo
Aunque este sistema tiene esta magneticamente
apantallado, a veces las imagenes de algunos
televisores/monitores de ordenadores personales
pueden Verse distorsionadas por el magnetismo.
En estos casos, descouecte una Vez el televisor/
ordenador personal y vuelva a conectarla despues
de 15 a 30 minutos. En el caso de un ordenador
personal, tome las precautiones del caso, para no
perder datos irnportantes.

Si estn no parece solucionar el problema, instale
e1 sistema alejado del televisor/ordenador
personal. No acerque objetos que contengan
imanes cerca del televisor/ordenador personal, uu
mueble de audio 0 mesa de TV, juguetes, etc. La
distorsion de las imagenes puede deberse a la
combinacion de estos imanes con el efecto del
sistema.

Si tiene alguna pregunta o problema en relacion
con su sistema que no pueda resolver este manual,
pongase en contacto con su proveedor Sony.

Conexién
(Consulte la fig. I)

Conecte el amplificador al equipo fuente.

Cuando Conecte e1 sistema a una torna monoaural
de una radio, etc, es posible que el sonido salga
solameute a través del altavoz izquierdo. En tal
caso, utilice un adaptador de Clavija PC7236HG
Sony opcional. El sonido saldra a través de ambos
altavoces.

Conexicm a una toma para auriculares
telefénica estéreo
Emplee un cable conector RKrGlSSl-lG opcional.

Conexién a una estacién de
minidiscos (consulte Ia fig. E!)

Utilice la toma 1N PUT 1 del amplificador Cuando
realice la conexion a un equipo de rninidiscos.

Al i mentacién
(Consulte la fig. I)

Para utilizar el sistema tendra que usar la corriente
de la red.

Nota sobre el adaptador de alimentacién de
CA

Utilice solamenie el adaptador de alimentacion de
CA sumiuistrado. No utilice ningun otro tipo de
adaptador de alimentacion de CA.

W Polaridad de la clavija

Forma de empleo
(Consulte la fig. IE)

1 Gire el interrruptor POWER para
conectar la alimentacién del sistema.
Se encendera el indicador POWER.

2 Ajuste el volumen con el control
VOLUME.

N otas

- Desactive la funcion MEGA BASS (Walkman) o BASS
BOOST (Discman, ere), ya que podria distorsionar el
sonido.

- Cuando conecie dos equipos de audio a la unidad y los
pnnga en reproduction al mismo tiernpo, los sonidos de
ambos se mezclaran y saldran a través de los altavoces.
Por lo Ianio, cerciérese de desconectar la alimentacién
de cualquiera de 105 equlpos que no vaya a utilizar.

Después de la escucha, gire el interruptor POWER
para desconectar la alimentacion del sitema. El
indicador POWER Se apagara.

EspeCIficaciones

Amplificador
Salida de poiencia 3 w + 3 w, distorsion armonica
total del 10%, 500 Hz , 1 kHz,
8 nhmios

lmpedancia de enlrada

4,7 kiloohmins (a 1 kHz)

Entradas Minitoma esiéreo x 2 (INPUT 1, 2)
Dimensiones Aprox. 140 X 40 X 140 mm
(an/ al/ prf)
Masa Aprnx. 590 g
Altavoces
Sistema Gama completa, tipo reflector de
graves
Aliavoccs Magnelicamente apantallados,
a 39 mm

Impedancia nominal s nhmios
Iotencia nominal de enirada

3 w
Dimensiones Aprox. 80 X 176 X 80 mm
(an/ al/ prf)
Masa Aprox. 380 g
Generales

Alimenlacion 9 v cc con el adapiador de
alimentacicyn de CA Sony
sulninlstrado
Accesorios suminlstradns
Adapiador de alimeniacion de CA
(1)
Cable conecior (miniclaviia esiéreo
H miniclavija esiéreo) (1)
Accesorios opcinnales
Adaptador de clavija PC-236HG
Cable Conector RK-GlSSI-IG

Disefio y especificaciones suietos a cambio sin previo
aviso.

La marca CE de la unidad solamenie sera valrda para
productos vendidos en la Union Europea.

SRS-Z1.3-866-480-21.US,ES Page 2
