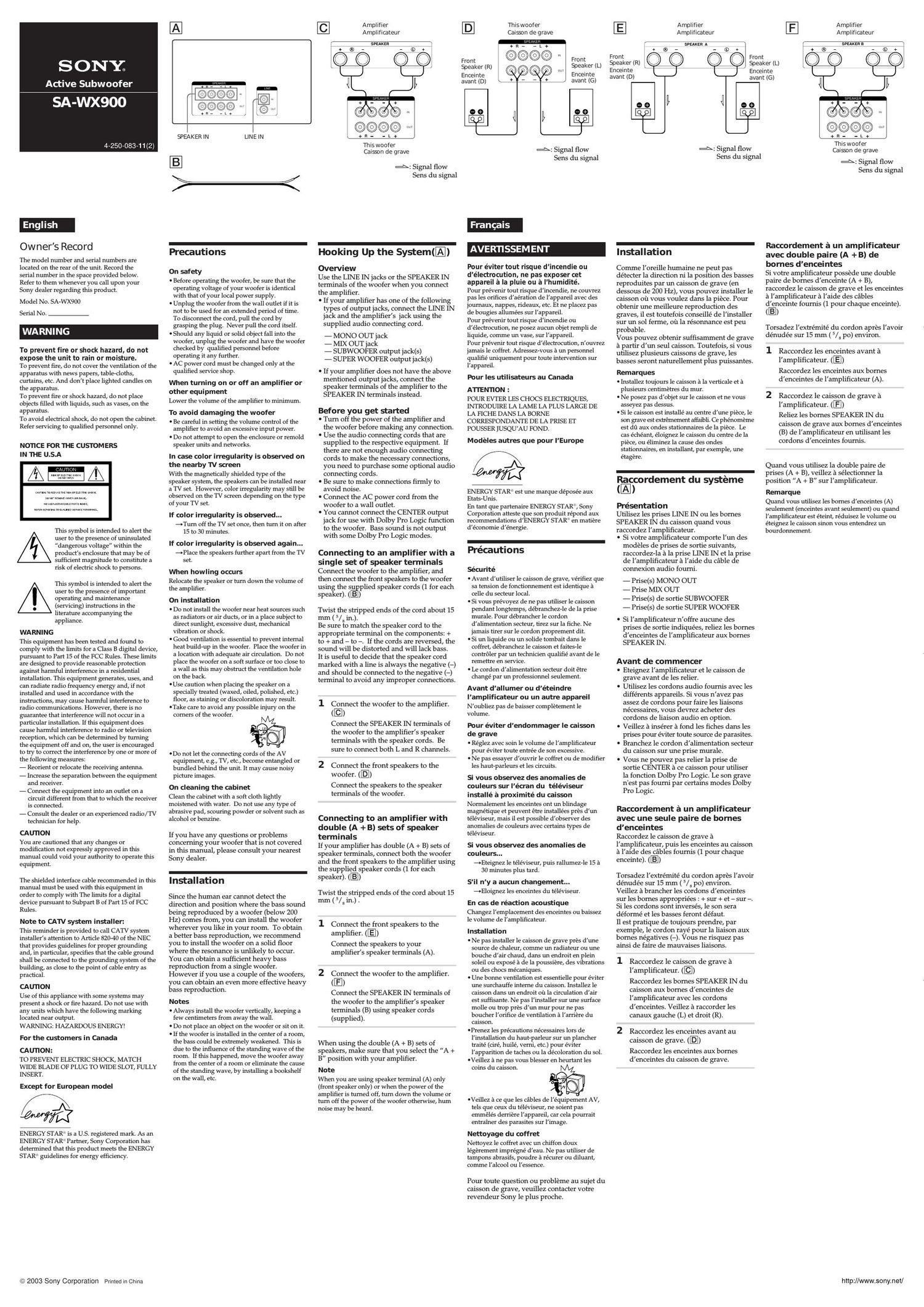

Page 1

SONY.

Active Subw oofer

SA-WXQOO

4-250-083-1 1 (2)

Owner's Record

The model number and serial numbers are
located on the rear of the unit. Record the
serial number in the space provided below.
Refer to them whenever you call upon your
Sony dealer regarding this product.

Model No. SAFWXQOO
Serial No.

To prevent fire or shock hazard, do not
expose the unit to rain or moisture.

To prevent fire, do not cover the ventilation of the
apparatus with news papers, tableecloths,
curtains, etc. And don't place lighted candles on
the apparatus.

To prevent fire or shock hazard, do not place
objects filled with liquids, such as vases, on the
apparatus.

To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.

NO11CE FOR THE CUSTOMERS
IN THE USA

com rokiauciwr airkoirisarmcmou
mmmmcamsmm

REAR stmm m mum saw. »HSDNNEL

This symbol is intended to alert the
user to the presence of uninsulated
"dangerous voltage" within the
product's enclosure that may be of
sufficient magnitude to constitute a
risk of electric shock to persons.

This symbol is intended to alert the
user to the presence of important
operating and maintenance
(servicing) instructions in the
literature accompanying the
appliance.

WARNING

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential
installation. This equipment generates, uses, and
can radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference to
radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or television
reception, which can be determined by turning
the equipment off and on, the user is encouraged
to try to correct the interference by one or more of
the following measures:

7 Reorient or relocate the receiving antenna.

7 Increase the separation between the equipment
and receiver.

7 Connect the equipment into an outlet on a
circuit different from that to which the receiver
is connected.

7 Consult the dealer or an experienced radio/ TV
technician for help.

CAUTION

You are cautioned that any changes or
modification not expressly approved in this
manual could void your authority to operate this
equipment.

The shielded interface cable recommended in this
manual must be used with this equipment in
order to comply with The limits for a digital
device pursuant to Subpart B of Part 15 of FCC
Rules.

Note to CATV system installer:

This reminder is provided to call CATV system
installer's attention to Article 820740 of the NEC
that provides guidelines for proper grounding
and, in particular, specifies that the cable ground
shall be connected to the grounding system of the
building, as close to the point of cable entry as
practical.

CAU110N

Use of this appliance with some systems may
present a shock or fire hazard. Do not use with
any units which have the following marking
located near output.

WARNING: HAZARDOUS ENERGY!

For the customers in Canada

CAU110N:

TO PREVENT ELECTRIC SHOCK, MATCH
WIDE BLADE OF PLUG TO WIDE SLOT, FULLY
INSERT.

Except for European model

@

ENERGY STAR is a US. registered mark. As an
ENERGY STAR'F Partner, Sony Corporation has
determined that this product meets the ENERGY
STAR guidelines for energy efficiency.

© 2003 Sony Corporation Primed in China

w

+n- -L+

SPEAKER IN

Precautions

0n safety

I Before operating the woofer, be sure that the
operating voltage of your woofer is identical
with that of your local power supply.

I Unplug the woofer from the wall outlet if it is
not to be used for an extended period of time.
To d' connect the cord, pull the cord by
grasping the plug. Never pull the cord itself.

I Should any liquid or solid object fall into the
woofer, unplug the woofer and have the woofer
checked by qualified personnel before
operating it any further.

I AC power cord must be changed only at the
qualified service shop.

When turning on or off an amplifier or
other equipment
Lower the volume of the amplifier to minimum.

To avoid damaging the woofer

I Be careful in setting the volume control of the
amplifier to avoid an excessive input power.

I Do not attempt to open the enclosure or remold
speaker units and networks.

In case color irregularity is observed on
the nearby TV screen

With the magnetically shielded type of the
speaker system, the speakers can be installed near
a TV set. However, color irregularity may still be
observed on the TV screen depending on the type
of your TV set.

If color irregularity is observed...
->Turn off the TV set once, then turn it on after
15 to 30 minutes.

If color irregularity is observed again...

->Place the speakers further apart from the TV
set.

When howling occurs

Relocate the speaker or turn down the volume of
the amplifier.

0n installation

I Do not install the woofer near heat sources such
as radiators or air ducts, or in a place subject to
direct sunlight, excessive dust, mechanical
vibration or shock.

I Good ventilation is essential to prevent internal
heat buildup in the woofer. Place the woofer in
a location with adequate air circulation. Do not
place the woofer on a soft surface or too close to
a wall as this may obstruct the ventilation hole
on the back.

I Use caution when placing the speaker on a
specially treated (waxed, oiled, polished, etc.)
floor, as staining or discoloration may result.

ITake care to avoid any possible injury on the
corners of the woofer.

I Do not let the connecting cords of the AV
equipment, e.g., TV, etc., become entangled or
bundled behind the unit. It may cause noisy
picture images.

0n cleaning the cabinet

Clean the cabinet with a soft cloth lightly

moistened with water. Do not use any type of

abrasive pad, scouring powder or solvent such as
alcohol or benzine.

If you have any questions or problems
concerning your woofer that is not covered
in this manual, please consult your nearest
Sony dealer.

Installation

Since the human ear cannot detect the
direction and position where the bass sound
being reproduced by a woofer (below 200
Hz) comes from, you can install the woofer
wherever you like in your room. To obtain
a better bass reproduction, we recommend
you to install the woofer on a solid floor
where the resonance is unlikely to occur.
You can obtain a sufficient heavy bass
reproduction from a single woofer.
However if you use a couple of the woofers,
you can obtain an even more effective heavy
bass reproduction.

Notes
I Always install the woofer vertically, keeping a
few centimeters from away the wall.

I Do not place an object on the woofer or sit on it.
I If the woofer is installed in the center of a room,
the bass could be extremely weakened. This is
due to the influence of the standing wave of the
room. If this happened, move the woofer away
from the center of a room or eliminate the cause

of the standing wave, by installing a bookshelf
on the wall, etc.

Amplifier
Amplificateur

SPEAKER

Thiswoofer
Cai§on de grave

$2 Signal flow
Sens du signal

Hooking Up the System(@)

Overview

Use the LINE IN jacks or the SPEAKER IN

terminals of the woofer when you connect

the amplifier.

I If your amplifier has one of the following
types of output jacks, connect the LINE IN
jack and the amplifiers jack using the
supplied audio connecting cord.

- MONO OUT jack

- MIX OUT jack

- SUBWOOFER output jack(s)

- SUPER WOOFER output jack(s)

If your amplifier does not have the above
mentioned output jacks, connect the
speaker terminals of the amplifier to the
SPEAKER IN terminals instead.

Before you get started

I Turn off the power of the amplifier and
the woofer before making any connection.

I Use the audio connecting cords that are
supplied to the respective equipment. If
there are not enough audio connecting
cords to make the necessary connections,
you need to purchase some optional audio
connecting cords.

I Be sure to make connections firmly to
avoid noise.

I Connect the AC power cord from the
woofer to a wall outlet.

I You cannot connect the CENTER output
jack for use with Dolby Pro Logic function
to the woofer. Bass sound is not output
with some Dolby Pro Logic modes.

Connecting to an amplifier with a
single set of speaker terminals
Connect the woofer to the amplifier, and
then connect the front speakers to the woofer
using the sunplied speaker cords (1 for each
speaker). (E)

Twist the stripped ends of the cord about 15
mm ( 5/g in).

Be sure to match the speaker cord to the
appropriate terminal on the components: +
to + and - to -. If the cords are reversed, the
sound will be distorted and will lack bass.

It is useful to decide that the speaker cord
marked with a line is always the negative (-)
and should be connected to the negative (-)
terminal to avoid any improper connections.

1 Connect the woofer t0 the amplifier,
)

Connect the SPEAKER IN terminals of
the woofer to the amplifiers speaker
terminals with the speaker cords. Be
sure to connect both L and R channels.

2 Connect the front speakers to the
woofer, (E)
Connect the speakers to the speaker
terminals of the woofer.

Connecting to an amplifier with
double (A + B) sets of speaker
terminals

If your amplifier has double (A + B) sets of
speaker terminals, connect both the woofer
and the front speakers to the amplifier using
the supplied speaker cords (1 for each
speaker). (I)

Twist the stripped ends of the cord about 15
mm ( 5/8 in) .

1 Connect the front speakers to the
amplifier. (lEl)
Connect the speakers to your
amplifier/s speaker terminals (A).

2 Connect the woofer to the amplifier,
(I)
Connect the SPEAKER IN terminals of
the woofer to the amplifiers speaker
terminals (B) using speaker cords
(supplied).

When using the double (A + B) sets of
speakers, make sure that you select the A +
B position with your amplifier.

Note

When you are using speaker terminal (A) only
(front speaker only) or when the power of the
amplifier is turned off, turn down the volume or
turn off the power of the woofer otherwise, hum
noise may be heard.

Thiswoofer
Caisson de grave

@

Front Front
Speaker (R) Speaker (L)
Enceinte Enceinte
avant (D) avant (G)

$2 Signal flow
Sens du signal

AVERTI SSEM ENT

Pour éviter tout risque d'incendie ou
d'électrocution, ne pas exposer cet
appareil a la pluie on a I'humidité.

Pour prévenir tout risque d'incendie, ne couvrez
pas les orifices d'aeration de lappareil avec des
journaux, nappes, rideaux, etc. Et ne placez pas
de bougies allumées sur l'appareil.

Pour prévenir tout risque d'incendie ou
d'e'lectrocution, ne posez aucun objet rempli de
liquide, comme un vase, sur lappareil.

Pour prévenir tout risque d'électrocution, n'ouvrez
jamais Ie coffret. AdresseZFVous a un personnel
qualifié uniquement pour toute intervention sur
lappareil.

Pour les utilisateurs au Canada

ATI'EN'I10N :

POUR EVTER LEs CHOCS ELECTRIQUES,
INTRODUIRE LA LAME LA PLUS LARGE DE
LA FICHE DANS LA BORNE
CORRESPONDANTE DE LA PRISE ET
POUSSER JUSQUAU FOND.

Modéles autres que pour I'Europe

5%:

ENERGY STAR est une marque de'posée aux
EtatseUnis.

En tant que partenaire ENERGY STAR*, Sony
Corporation atteste que son produit répond aux
recommendations dENERGY STARS en matiere
de'conomie dénergie.

Preca utions

Sécurité

I Avant d'utiliser le caisson de grave, vérifiez que
sa tension de fonctionnement est identique a
celle du secteur local.

I Si vous pre'voyez de ne pas utiliser le caisson
pendant longtemps, de'brancheZFIe de la prise
murale. Pour débrancher le cordon
dalimentation secteur, tirez sur la fiche. Ne
jamais tirer sur le cordon proprement dit.

I Si un liquide ou un solide tombait dans le
coffret, debranchez le caisson et faites-le
controler par un technicien qualifie' avant de le
remettre en service.

I Le cordon d/alimentation secteur doit etre
change par un professionnel seulement.

Avant d'allumer ou d'éteindre
l'amplificateur ou un autre appareil

N oubliez pas de baisser completement le
volume.

Pour éviter d'endommager le caisson

de grave

I Re'glez avec soin le volume de l'amplificateur
pour éviter toute entrée de son excessive.

I Ne pas essayer douvrir le coffret ou de modifier
les hauteparleurs et les circuits.

Si vous observez des anomalies de
couleurs sur lécran du téléviseur
installé a proximité du caisson
Normalement les enceintes ont un blindage
magnétique et peuvent étre installées pres dun
téléviseur, mais il est possible dobserver des
anomalies de couleurs avec certains types de
téléviseur.

Si vous observez des anomalies de
couleurs...

-.Eteignez le téléviseur, puis rallumeZFIe 15 a
30 minutes plus tard.

S'il ny a aucun changement...
->Eloignez les enceintes du téléviseur.

En cas de reaction acoustique

Changez l'emplacement des enceintes ou baissez
le volume de lamplificateur.

Installation

I Ne pas installer le caisson de grave pres d'une
source de chaleur, comme un radiateur ou une
bouche dair chaud, dans un endroit en plein
soleil ou expose a de la poussiere, des vibrations
ou des chocs mécaniques.

I Une bonne ventilation est er entielle pour éviter
une surchauffe interne du c sson. Installez le
c )n dans un endroit ou la circulation d'air
est suffisante. Ne pas l'installer sur une surface
molle ou trop pres dun mur pour ne pas
boucher l'orifice de ventilation a larriere du
caisson.

IPrenez les precautions ne'cessaires lors de
linstallation du hauteparleur sur un plancher
traité (ciré, huile', verni, etc.) pour éviter
lapparition de taches ou la de'coloration du sol.

IVeillez a ne pas vous blesser en heurtant les
coins du caisson.

IVeillez a ce que les cables de le'quipement AV,
tels que ceux du téléviseur, ne soient pas
emméle's derriere l'appareil, car cela pourrait
entrainer des parasites sur l'irnage.

Nettoyage du coffret

Nettoyez le coffret avec un chiffon doux
le'gerement impre'gne' d'eau. Ne pas utiliser de
tampons abrasifs, poudre a récurer ou diluant,
comme l'alcool ou lessence.

Pour toute question ou probleme au sujet du
caisson de grave, veuillez contacter votre
revendeur Sony le plus proche.

Speaker (L)
Enceinte
avant (G)

IE Amplifier
Amplificateur
SPEAKER A

Front Front
Speaker (R)
Enceinte
avant (D)

G 9 6 0

lg-gl 13-2!

Afi: Signal flow
Sens du signal
lnstal latio n

Comme I/oreille humaine ne peut pas
détecter Ia direction ni la position des basses
reproduites par un caisson de grave (en
dessous de 200 Hz), vous pouvez installer le
caisson ou vous voulez dans la piece. Pour
obtenir une meilleure reproduction des
graves, il est toutefois conseillé de linstaller
sur un sol ferme, ou la résonnance est peu
probable,

Vous pouvez obtenir suffisamment de grave
a partir dun seul caisson. Toutefois, si vous
utilisez plusieurs caissons de grave, les
basses seront naturellement plus puissantes.

Remarques

I Installez toujours le caisson a la verticale et a
plusieurs centimetres du mur.

I Ne posez pas d'objet sur le caisson et ne vous
asseyez pas dessus.

I Si le caisson est installé au centre d'une piece, le
son grave est extrémement affaibli. Ce phenomeme
est du aux ondes stationnaires de la piece. Le
cas echéant, e'loignez le caisson du centre de la
piece, ou éliminez la cause des ondes
stationnaires, en installant, par exemple, une
étagere.

Raccordement du systéme
(I)

Presentation

Utilisez les prises LINE IN on les bornes

SPEAKER IN du caisson quand vous

raccordez lamplificateur.

I Si votre amplificateur comporte lun des
modeles de prises de sortie suivants,
raccordez-la a la prise LINE IN et la prise
de lamplificateur a laide du cable de
connexion audio fourni.

- Prise(s) MONO OUT

- Prise MIX OUT

- Prise(s) de sortie SUBWOOFER

- Prise(s) de sortie SUPER WOOFER

Si l/amplificateur n/offre aucune des
prises de sortie indiquées, reliez les bornes
denceintes de lamplificateur aux bornes
SPEAKER IN .

Avant de commencer

I Eteignez lamplificateur et le caisson de

grave avant de les relier.

Utilisez les cordons audio fournis avec les

différents appareils. Si vous n/avez pas

assez de cordons pour faire les liaisons
nécessaires, vous devrez acheter des
cordons de liaison audio en option.

I Veillez a insérer a fond les fiches dans les
prises pour éviter toute source de parasites,

I Branchez le cordon dalimentation secteur
du caisson sur une prise murale.

I Vous ne pouvez pas relier la prise de
sortie CENTER a ce caisson pour utiliser
la fonction Dolby Pro Logic. Le son grave
nest pas fourni par certains modes Dolby
Pro Logic,

Raccordement a un amplificateur
avec une seule paire de bornes
d'enceintes

Raccordez le caisson de grave a
lamplificateur, puis les enceintes au caisson
a laide des cables fournis (1 pour chaque

enceinte), (I)

Torsadez lextremité du cordon aprés lavoir
dénudée sur 15 mm ( 5/B po) environ.
Veillez a brancher les cordons denceintes
sur les bornes appropriées : + sur + et - sur -l
Si les cordons sont inversés, le son sera
déformé et les basses feront défaut.

Il est pratique de toujours prendre, par
exemple, le cordon rayé pour la liaison aux
bornes negatives (-), Vous ne risquez pas
ainsi de faire de mauvaises liaisons.

1 Raccordez le caisson de grave a
lamplificateur. (I)
Raccordez les bornes SPEAKER IN du
caisson aux bornes denceintes de
l/amplificateur avec les cordons
d/enceintes. Veillez a raccorder les
canaux gauche (L) et droit (R).

2 Raccordez les enceintes avant au
caisson de grave, (El)
Raccordez les enceintes aux bornes
denceintes du caisson de grave.

Amplifier
Amplificateur

SPEAKER a

This woofer
Caisson de grave
fi: Signal flow
Sens du signal

Raccordement a un amplificateur
avec double paire (A + B) de
bornes d'enoeintes

Si votre amplificateur possede une double
paire de bornes d/enceinte (A + B),
raccordez le caisson de grave et les enceintes
a lamplificateur a Iaide des cables
denceinte fournis (1 pour chaque enceinte).

(I)

Torsadez lextremité du cordon apres lavoir
dénudée sur 15 mm ( 5/B po) environ.

1 Raccordez les enceintes avant a
lamplificateur. (E)
Raccordez les enceintes aux bornes
d/enceintes de lamplificateur (A).

2 Raccordez le caisson de grave a
lamplificateur, (
Reliez les bornes SPEAKER IN du
caisson de grave aux bornes d/enceintes
(B) de lamplificateur en utilisant les
cordons d/enceintes fournis.

Quand vous utilisez la double paire de
prises (A + B), veillez a sélectionner la
position "A + B sur lamplificateur.

Remarque

Quand vous utilisez les bornes d'enceintes (A)
seulement (enceintes avant seulement) ou quand
l'amplificateur est éteint, réduisez le volume ou
éteignez le caisson sinon vous entendrez un
bourdonnement.
