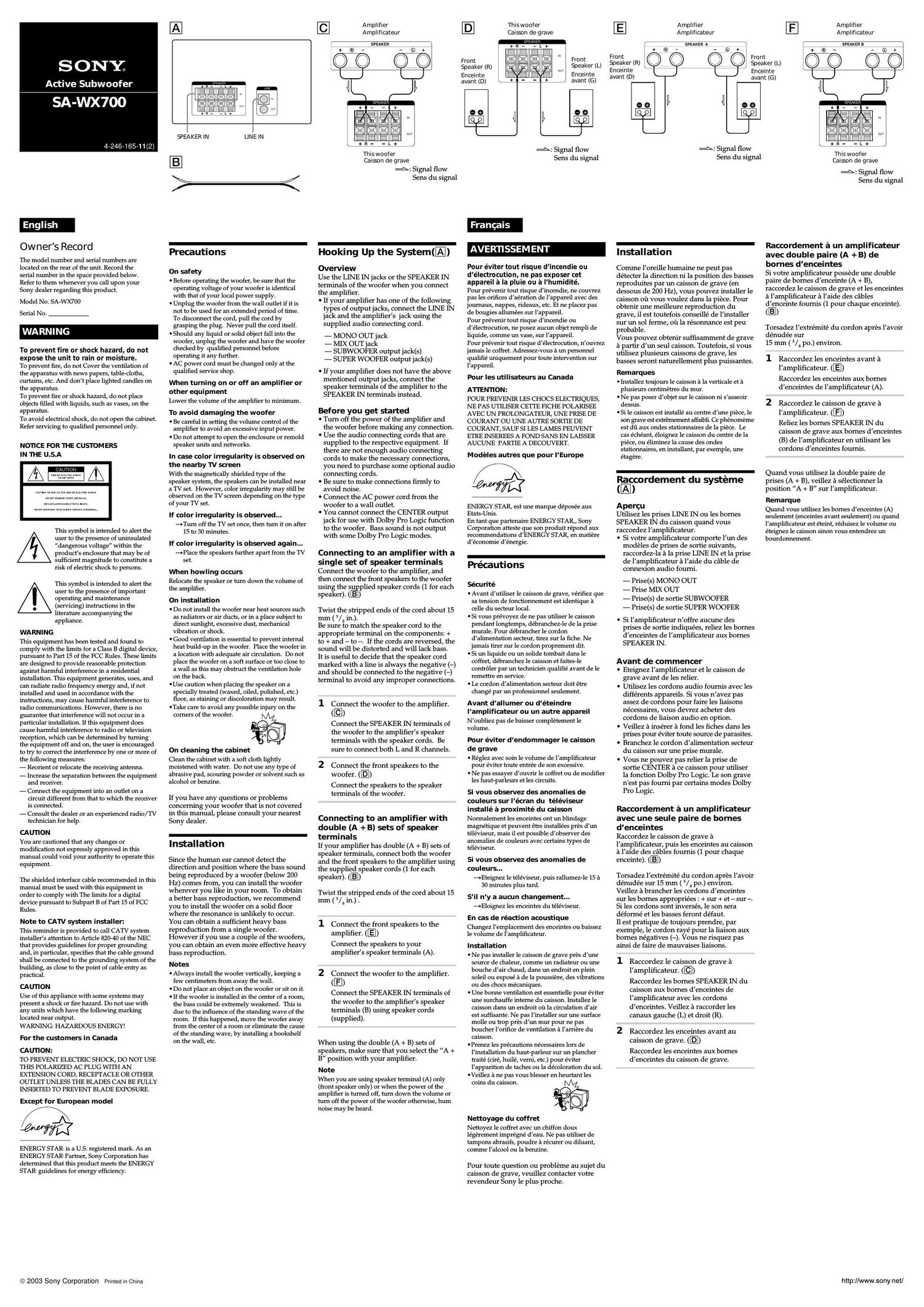

Page 1

SONY

Active Subwoofer

SA-WX7OO

4-246-165-11(2)

Owner's Record

The model number and serial numbers are
located on the rear of the unit. Record the
serial number in the space provided below.
Refer to them whenever you call upon your
Sony dealer regarding this product.

Model No. SAEWX700
Serial N o .

To prevent fire or shock hazard, do not
expose the unit to rain or moisture.

To prevent fire, do not Cover the ventilation of
the apparatus with news papers, tableAcloths,
curtains, etc. And dont place lighted candles on
the apparatus.

To prevent fire or shock hazard, do not place
objects filled with liquids, such as vases, on the
apparatus.

To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.

N011CE FOR THE CUSTOM ERS
IN THE U.S.A

on w mm €0ka m woo

am mm m mm mm mm Known

This symbol is intended to alert the
user to the presence of uninsulated
dangerous voltage" within the
product's enclosure that may be of
sufficient magnitude to constitute a
risk of electric shock to persons.

This symbol is intended to alert the
user to the presence of important
operating and maintenance
(servicing) instructions in the
literature accompanying the
appliance.

WARNING

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential
installation. This equipment generates, uses, and
can radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference to
radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or television
reception, which can be determined by turning
the equipment off and on, the user is encouraged
to try to correct the interference by one or more of
the following measures:

7 Reorient or relocate the receiving antenna.

7 Increase the separation between the equipment
and receiver.

7 Connect the equipment into an outlet on a
circuit different from that to which the receiver
is connected.

7 Consult the dealer or an experienced radio/ TV
technician for help.

OAU110N

You are cautioned that any changes or
modification not expressly approved in this
manual could void your authority to operate this
equipment.

The shielded interface cable recommended in this
manual must be used with this equipment in
order to comply with The limits for a digital
device pursuant to Subpart B of Part 15 of FCC
Rules.

Note to CATV system installer:

This reminder is provided to call CATV system
installers attention to Article 820740 of the NEC
that provides guidelines for proper grounding
and, in particular, specifies that the cable ground
shall be connected to the grounding system of the
building, as close to the point of cable entry as
practical.

CAUTION

Use of this appliance with some systems may
present a shock or fire hazard. Do not use with
any units which have the following marking
located near output.

WARNING: HAZARDOUS ENERGY!

For the customers in Canada

CAU110N:

TO PREVENT ELECTRIC SHOCK, DO NOT USE
THIS POLARIZED AC PLUG WITH AN
EXTENSION CORD, RECEPTACLE OR OTHER
OUTLET UNLESS THE BLADES CAN BE FULLY
INSERTED TO PREVENT BLADE EXPOSURE.

Except for European model

A

W

ENERGY STAR' is a U.S. registered mark. As an
ENERGY STAR Partner, Sony Corporation has
determined that this product meets the ENERGY
STAR/ guidelines for energy efficiency.

© 2003 Sony Corporation Printed in China

SPEAKER IN LINE IN

Precautions

0n safety

I Before operating the woofer, be sure that the
operating voltage of your woofer is identical
with that of your local power supply.

I Unplug the woofer from the wall outlet if it is
not to be used for an extended period of time.
To disconnect the cord, pull the cord by
grasping the plug. Never pull the cord itself.

I Should any liquid or solid object fall into the
woofer, unplug the woofer and have the woofer
checked by qualified personnel before
operating it any further.

I AC power cord must be changed only at the
qualified service shop.

When turning on or off an amplifier or
other equipment
Lower the volume of the amplifier to minimum.

To avoid damaging the woofer

I Be careful in setting the volume control of the
amplifier to avoid an excessive input power.

I Do not attempt to open the enclosure or remold
speaker units and networks.

In case color irregularity is observed on
the nearby TV screen

With the magnetically shielded type of the
speaker system, the speakers can be installed near
a TV set. However, color irregularity may still be
observed on the TV screen depending on the type
of your TV set.

If color irregularity is observed...

->Turn off the TV set once, then turn it on after
15 to 30 minutes.

If color irregularity is observed again...

->Place the speakers further apart from the TV
set.

When howling occurs

Relocate the speaker or turn down the volume of
the amplifier.

0n installation

I Do not install the woofer near heat sources such
as radiators or air ducts, or in a place subject to
direct sunlight, excessive dust, mechanical
vibration or shock.

I Good ventilation is essential to prevent internal
heat buildup in the woofer. Place the woofer in
a location with adequate air circulation. Do not
place the woofer on a soft surface or too close to
a wall as this may obstruct the ventilation hole
on the back.

I Use caution when placing the speaker on a
specially treated (waxed, oiled, polished, etc.)
floor, as staining or discoloration may result.

ITake care to avoid any possible injury on the
corners of the woofer.

0n cleaning the cabinet

Clean the cabinet with a soft cloth lightly
moistened with water. Do not use any type of
abrasive pad, scouring powder or solvent such as
alcohol or benzine.

If you have any questions or problems
concerning your woofer that is not covered
in this manual, please consult your nearest
Sony dealer,

Installation

Since the human ear cannot detect the
direction and position where the bass sound
being reproduced by a woofer (below 200
Hz) comes from, you can install the woofer
wherever you like in your room. To obtain
a better bass reproduction, we recommend
you to install the woofer on a solid floor
where the resonance is unlikely to occur.
You can obtain a sufficient heavy bass
reproduction from a single woofer.
However if you use a couple of the woofers,
you can obtain an even more effective heavy
bass reproduction.

Notes
I Always install the woofer vertically, keeping a
few centimeters from away the wall.

I Do not place an object on the woofer or sit on it.
I If the woofer is installed in the center of a room,
the bass could be extremely weakened. This is
due to the influence of the standing wave of the
room. If this happened, move the woofer away
from the center of a room or eliminate the cause

of the standing wave, by installing a bookshelf
on the wall, etc.

Amplifier
Amplificateur

SPEAKER

+ ® -
m A
L) O \J

g .

E
E

MINIMUM +
MIME .

MINI

+R- L+

This woofer
Cai§on de grave
$2 Signal flow
Sens du signal

Hooking Up the Systemi.)

Overview

Use the LINE IN jacks or the SPEAKER IN

terminals of the woofer when you connect

the amplifier.

I If your amplifier has one of the following
types of output jacks, connect the LINE IN
jack and the amplifiers jack using the
supplied audio connecting cord.

- MONO OUT jack

- MIX OUT jack

- SUBWOOFER output jack(s)

- SUPER WOOFER output jack(s)

I If your amplifier does not have the above
mentioned output jacks, connect the
speaker terminals of the amplifier to the
SPEAKER IN terminals instead.

Before you get started

I Turn off the power of the amplifier and
the woofer before making any connection.

I Use the audio connecting cords that are
supplied to the respective equipment. If
there are not enough audio connecting
cords to make the necessary connections,
you need to purchase some optional audio
connecting cords.

I Be sure to make connections firmly to
avoid noise.

I Connect the AC power cord from the
woofer to a wall outlet.

I You cannot connect the CENTER output
jack for use with Dolby Pro Logic function
to the woofer. Bass sound is not output
with some Dolby Pro Logic modes.

Connecting to an amplifier with a

single set of speaker terminals
Connect the woofer to the amplifier, and
then connect the front speakers to the woofer
using the su-plied speaker cords (1 for each
speaker). (El)

Twist the stripped ends of the cord about 15
mm (5/5 in).

Be sure to match the speaker cord to the
appropriate terminal on the components: +
to + and - to -, If the cords are reversed, the
sound will be distorted and will lack bass.

It is useful to decide that the speaker cord
marked with a line is always the negative (-)
and should be connected to the negative (-)
terminal to avoid any improper connections.

1 Connect the woofer to the amplifier,
( )

Connect the SPEAKER IN terminals of
the woofer to the amplifiers speaker
terminals with the speaker cords, Be
sure to connect both L and R channels.

2 Connect the front speakers to the
woofer, (IEI)
Connect the speakers to the speaker
terminals of the woofer.

Connecting to an amplifier with
double (A + B) sets of speaker
terminals

If your amplifier has double (A + B) sets of
speaker terminals, connect both the woofer
and the front speakers to the amplifier using
the supplied speaker cords (1 for each

speaker). (I)

Twist the stripped ends of the cord about 15
mm ( 5/5 in.) .

1 Connect the front speakers to the
amplifier. (E)
Connect the speakers to your
amplifier/s speaker terminals (A).

2 Connect the woofer to the amplifier,
(I)
Connect the SPEAKER IN terminals of
the woofer to the amplifiers speaker
terminals (B) using speaker cords
(supplied).

When using the double (A + B) sets of
speakers, make sure that you select the "A +
B position with your amplifier.

Note

When you are using speaker terminal (A) only
(front speaker only) or when the power of the
amplifier is turned off, turn down the volume or
turn off the power of the woofer otherwise, hum
noise may be heard.

Thiswoofer
Cai§on de grave

@

+fi-

-L+

EEEEW

Front @EEE agontk (L)

Speaker (R) ea er

Enceinte g g g E W Enceinte

avant (D) + - ' + avant (G)
9 9 i I 0 0

fi: Signal flow
Sens du signal

Francais

AVERTI SSEM ENT

Pour éviter tout risque dincendie ou
d'électrocution, ne pas exposer cet
appareil a la pluie ou a l'humi ité.

Pour pre'venir tout risque d'incendie, ne couvrez
pas les orifices d'aeration de lappareil avec des
journaux, nappes, rideaux, etc. Et ne placez pas
de bougies allumées sur l'appareil.

Pour pre'venir tout risque dincendie ou
d'e'lectrocution, ne posez aucun objet rempli de
liquide, comme un vase, sur lappareil.

Pour prévenir tout risque d'électrocution, n'ouvrez
jamais Ie coffret. Adressezwous a un personnel
qualifié uniquement pour toute intervention sur
lappareil.

Pour les utilisateurs au Canada

ATTENTION:

POUR PREVENIR LES CHOCS ELECTRIQUES,
NE PAS UTILISER CETTE FICHE POLARISEE
AVEC UN PROLONGATEUR, UNE PRISE DE
COURANT OU UNE AUTRE SORTIE DE
COURANT, SAUF SI LES LAMES PEUVENT
ETRE INSEREES A FON D SANS EN LAISSER
AUCUNE PARTIE A DECOUVERT.

Modeles autres que pour I'Europe

W92;

ENERGY STAR, est une marque de'posée aux
EtatSEUnis.

En tant que partenaire ENERGY STAR,, Sony
Corporation atteste que son produit re'pond aux
recommendations dENERGY STAR, en matiere
de'conomie denergie.

Précautions

Sécurité

I Avant d'utiliser le caisson de grave, verifiez que
sa tension de fonctionnement est identique a
celle du secteur local.

I Si vous pre'voyez de ne pas utiliser le caisson
pendant longtemps, debrancheZEIe de la prise
murale. Pour débrancher le cordon
dalimentation secteur, tirez sur la fiche. Ne
jamais tirer sur le cordon proprement dit.

I Si un liquide ou un solide tombait dans le
coffret, debranchez le caisson et faitesele
controler par un technicien qualifié avant de le
remettre en service.

I Le cordon d'alimentation secteur doit étre
change par un professionnel seulement.

Avant d'allumer ou d'éteindre
lamplificateur ou un autre appareil

N 'oubliez pas de baisser completement le
volume.

Pour éviter dendommager le caisson

de grave

I Re'glez avec soin le volume de l'amplificateur
pour éviter toute entre'e de son excessive.

I Ne pas essayer douvrir le coffret ou de modifier
les hauteparleurs et les circuits.

Si vous observe: des anomalies de
couleurs sur lécran du te'léviseur
installé a proximite' du caisson
Normalement les enceintes ont un blindage
magnétique et peuvent étre installées pres d'un
te'le'viseur, mais il est possible dobserver des
anomalies de couleurs avec certains types de
téléviseur.

Si vous observe: des anomalies de
couleurs...

-.Eteignez le téleviseur, puis rallumeZEIe 15 a
30 minutes plus tard.

S'il ny a aucun changement...
-.Eloignez les enceintes du te'léviseur.

En cas de réaction acoustique

Changez l'emplacement des enceintes ou baissez
le volume de lamplificateur.

Installation

I Ne pas installer le caisson de grave pres d'une
source de chaleur, comme un radiateur ou une
bouche dair chaud, dans un endroit en plein
soleil ou expose a de la poussiere, des vibrations
ou des chocs mécaniques.

I Une bonne ventilation est essentielle pour éviter
une surchauffe interne du caisson. Installez le
c )n dans un endroit ou la circulation d'air
est suffisante. Ne pas l'installer sur une surface
molle ou trop pres dun mur pour ne pas
boucher l'orifice de ventilation a l'arriere du
caisson.

IPrenez les precautions ne'cessaires lors de
linstallation du hauteparleur sur un plancher
traité (ciré, huilé, verni, etc.) pour éviter
lapparit'ion de taches ou la de'coloration du sol.

IVeillez a ne pas vous blesser en heurtant les
coins du caisson.

Nettoyage du coffret

Nettoyez le coffret avec un chiffon doux
le'gerement impre'gne' d'eau. Ne pas utiliser de
tampons abrasifs, poudre a récurer ou diluant,
comme l'alcool ou la benzine.

Pour toute question ou probleme au sujet du
caisson de grave, veuillez contacter votre
revendeur Sony le plus proche.

Comme I/oreille humaine ne peut pas
detecter la direction ni la position des basses
reproduites par un caisson de grave (en
dessous de 200 Hz), vous pouvez installer le
caisson ou vous voulez dans la piece. Pour
obtenir une meilleure reproduction du
grave, il est toutefois conseillé de linstaller
sur un sol ferme, ou la resonnance est peu
probable.

Vous pouvez obtenir suffisamment de grave
a partir dun seul caisson. Toutefois, si vous
utilisez plusieurs caissons de grave, les
basses seront naturellement plus puissantes.

Remarques

I lnstallez toujours le caisson a la verticale et a
plusieurs centimetres du mur.

I Ne pas poser dobjet sur le caisson ni sasseoir
dessus.

I Si le caisson est installé au centre d'une piece, le
son grave est extrémement affaibli. Ce phenomeme
est dfi aux ondes stationnaires de la piece. Le
cas échéant, e'loignez le caisson du centre de la
piece, ou e'liminez la cause des ondes
stationnaires, en installant, par exemple, une
e'tagere.

Raccordement du systéme
(I)

Apercu

Utilisez les prises LINE IN ou les bornes

SPEAKER IN du caisson quand vous

raccordez lamplificateur.

I Si votre amplificateur comporte Iun des
modeles de prises de sortie suivants,
raccordez-la a la prise LINE IN et la prise
de lamplificateur a laide du cable de
connexion audio fourni.

- Prise(s) MONO OUT

- Prise MIX OUT

- Prise(s) de sortie SUBWOOFER

- Prise(s) de sortie SUPER WOOFER

I Si lamplificateur noffre aucune des
prises de sortie indiquées, reliez les bornes
denceintes de lamplificateur aux bornes
SPEAKER IN .

Avant de commencer

I Eteignez lamplificateur et le caisson de

grave avant de les relier.

Utilisez les cordons audio fournis avec les

differents appareils. Si vous n/avez pas

assez de cordons pour faire les liaisons
nécessaires, vous devrez acheter des
cordons de liaison audio en option.

Veillez a insérer a fond les fiches dans les

prises pour éviter toute source de parasites.

I Branchez 1e cordon dalimentation secteur
du caisson sur une prise murale.

I Vous ne pouvez pas relier la prise de
sortie CENTER a ce caisson pour utiliser
la fonction Dolby Pro Logic. Le son grave
nest pas fourni par certains modes Dolby
Pro Logic.

Raccordement a un amplificateur
avec une seule paire de bornes
d'enceintes

Raccordez le caisson de grave a
lamplificateur, puis les enceintes au caisson
a laide des cables fournis (1 pour chaque

enceinte), (I)

Torsadez lextremite du cordon apres lavoir
dénudée sur 15 mm ( 5/B po.) environ.
Veillez a brancher les cordons denceintes
sur les bornes appropriées : + sur + et - sur -.
Si les cordons sont inversés, 1e son sera
deforme et les basses feront défaut.

Il est pratique de toujours prendre, par
exemple, le cordon rayé pour la liaison aux
bornes negatives (-), Vous ne risquez pas
ainsi de faire de mauvaises liaisons.

1 Raccordez le caisson de grave a
lamplificateur. (I)
Raccordez les bornes SPEAKER IN du
caisson aux bornes denceintes de
lamplificateur avec les cordons
denceintes. Veillez a raccorder les
canaux gauche (L) et droit (R).

2 Raccordez les enceintes avant au
caisson de grave, (El)
Raccordez les enceintes aux bornes
denceintes du caisson de grave.

Amplifier Amplifier
IEI Amplificateur Amplificateur
SPEAKER A SPEAKER E
+ 09 - - (9 +
Front Front fl KW /\ A.
Speaker (R) Speaker (L) \J O U L/
Enceinte Enceinte
avant (D) avant (G) J E
G 9 e 9 + - - +
Q = E E
Eng STE
+ - - +
$: Signal flow Th f
- IS woo er
Sens du Signal Cai§on de grave
fiz Signal flow
Sens du signal
_ Raccordement a un amplificateur
lnstal latio n

avec double paire (A + B) de
bornes denceintes

Si votre amplificateur possede une double
paire de bornes denceinte (A + B),
raccordez le caisson de grave et les enceintes
a lamplificateur a laide des cables
denceinte fournis (1 pour chaque enceinte).

(I)

Torsadez lextrémité du cordon apres lavoir
denudée sur
15 mm ( 5/5 p0,) environ.

1 Raccordez les enceintes avant a
lamplificateur, (E)
Raccordez les enceintes aux bornes
denceintes de l/amplificateur (A).

2 Raccordez le caisson de grave a
lamplificateur, (I)
Reliez les bornes SPEAKER IN du
caisson de grave aux bornes denceintes
(B) de lamplificateur en utilisant les
cordons denceintes fournis.

Quand vous utilisez la double paire de
prises (A + B), veillez a sélectionner Ia
position A + B sur lamplificateur.

Remarque

Quand vous utilisez les bornes denceintes (A)
seulement (enceintes avant seulement) ou quand
lamplificateur est éteint, réduisez le volume ou
eteignez le caisson sinon vous entendrez un
bourdonnement.

http://www.sony.net/

Page 2

Active 5 bwoofer

SA-WX7OO

Connecting to an amplifier with a

special jack for a woofer

If your amplifier has a special jack for a
subwoofer (like a MONO OUT jack, MIX
OUT jack, SUBWOOFER jack or SUPER
WOOFER jack), connect the LINE IN jack of
the woofer to one of those jacks using the
supplied audio connecting cord. (I)

Connect the MONO OUT jack of your
amplifier to the LINE IN jack of the woofer
with the supplied audio connecting cord:
(El)

Note

If the output level of your amplifier is not large
enough, the sound may not be loud enough. In
this case, connect the speaker terminals of the
amplifier directly to the SPEAKER IN terminals of
the woofer.

When using two or more
subwoofers (El)

Connecting the AC power cord

' Connect the AC power cord from the
woofer and from your amplifier to a wall
outlet

. Make sure that power to the woofer is
turned off before you plug in or unplug
any power cord.

Listening to the Sound

1 Turn on the amplifier and select the
program source.

2 Press POWER.

The woofer turns on and the POWER
indicator lights up in green:

3 Play the program source:

Adjust the VOLUME so that sound
from the front speakers is not distorted

If it is distorted, the sound from the
woofer will also be distorted

To turn on and off the power automatically
- Auto power an/off function (I)

When the woofer is on (Le, the POWER
indicator lights up green) and there is no
signal input for about seven minutes, the
POWER indicator changes to red and the
woofer enters power saving mode: While in
this mode a signal is input to the woofer, the
woofer automatically turns on (auto power
on/ off function):

To turn this feature off, slide the POWER
SAVE switch on the rear panel to OFF:

Notes

I Never set the amplifiers tone control (BASS,
TREBLE, etc.) or the equalizer output to a high
level or input sine curves of 20 Hz to 50 Hz
recorded on a commercially7available test disc
or special sound (bass sound of electronic
musical instrument, pop noise of analog disc
turntable, sound with abnormally enhanced
bass, etc.) in a high level to this unit. These
actions may cause damage to the speakers.
When a special disc containing abnormally
enhanced bass is played, noise may be output in
addition to the original sound. In such a case,
decrease the sound level.

' The woofer output signal (DOLBY digital
signal) of the digital surround processor sold
singularly et 10 dB higher by Dolby
laboratories Licensing Corporation. In the case
of using normally, adjust the woofer level.

' If you turn down the volume level of the woofer
too low, the auto power on/ off function may
activate, causing the woofer to enter power
saving mode.

(GEM.

Amplifier This woofer

Amplificateur

on:

Ii: Signal flow
Sens du signal

LEVEL out or; racouzncv

NORM

PHASE POWERSAVE BOOST

OFF on

LEVEL CUT OFF PHASE POWER BOOST
FREQUENCY SAVE
Adjusting the Sound (I) Troubleshooting

You can adjust the sound of the woofer to
suit the sound of your front speakers.
Reinforcing the bass sound gives you a
greater sense of atmosphere.

1 Set BOOST to ON.
* BOOST

BOOST is usually set to ON, it may cause
noise or distortion, depending on your
software. Should this occur, set BOOST to
OFF.

However, if sound irregularly is heard
again, turn the LEVEL knob
counterclockwise.

Note

A wide variety of software is available, e.g.,
CD, SACD, DVD, and DVD7Audio, etc.
Compatible systems are: 2.1ch, 5.1ch and
6.1ch, etc., and various satellite: ignals.
Depending on the system, adjust the LEVEL
to suit the sound so that subwoofers output
is optimal.

2 Adjust the cut-off frequency, (M)
Turn the CUT OFF FREQUENCY

control, depending on the reproduction
frequencies of your front speakers:

Refer to the following when adjusting:

(D Typical very small sized speakers: 4-
5 cm (1 5/E 7 2 in.) dia,

(2 Typical small sized speakers: 6 - 8 cm
(2 3/3 7 3 1/B in) dia.

© Typical medium sized speakers: 9 -
15 cm (3 5/B 75 7/B in.) dia.

(D Typical large sized speakers: 16 7 24
cm (6 3/E 79 1/Z in.) dia.

©Typical very large sized speakers:
more than 25cm (9 7/E in.) dia.

To make the most of the low level

converter function

When playing back the sound of LFE

signals, Dolby digital, or DTS, we

recommend to set the CUT OFF

FREQUENCY control to 200Hz

(maximum) to obtain the best

performance from the low level

converter function:

Adjust the volume level of the woofer,

Turn the LEVEL control so that you can
hear the bass sound a little more than
before. To increase the volume, turn the
control clockwise. To decrease the
volume, turn the control
counterclockwise.

4 Play your favorite song and movie,

Male vocal tunes and voice containing
bass sounds are most suitable for
adjustment: Turn the volume for front
speakers to the same level as usual.

5 Select the phase polarity.

Use the PHASE selector to select the
phase polarity.

Repeat steps 1 to 4 to adjust for your
preference.

Once you have adjusted the woofer to
the settings you desire, use the
VOLUME control on the amplifier to
adjust the volume of the woofer with
that of the other speakers. You dont
need to adjust the woofer settings when
you change the volume level of the
amplifier.

Notes

0 If the sound distorts when you turn on the
bass reinforcement from your amplifier
(such as, DBFB, GROOVE, the graphic
equalizer, etc.), turn off the bass
reinforcement and adjust the sound.

- Do not turn the LEVEL knob to maximum.
Doing so may weaken the bass sound:
Moreover, extraneous noise may be heard:

- Selecting NORMAL or REVERSE with the
PHASE selector reverses the polarity and
may provide better bass reproduction in
certain listening environments (depending
on the type of front speakers, the position
of the woofer and the adjustment of the
cut-off frequency). It may also change the
expanse and tightness of sound, and effect
the feeling of the sound field. Select the
setting that provides the sound you prefer
when listening in your normal listening
position.

If you experience any of the following
difficulties while using the woofer, use this
troubleshooting guide to help you remedy
the problem. Should any problem persist,
consult your nearest Sony dealer:

Theres no sound.
0Check that this woofer and components
are connected correctly and securely:
'Turn LEVEL clockwise to turn the
volume up.
0 Reset the level.

The sound has suddenly stopped.
0The speaker cords may have short-
circuited. Connect the cords properly.
The sound is distorted.
0The input signal is imperfect:
0The input signal level is too high.
' Set the CUT OFF FREQUENCY
as high as possible when playing back
the Dolby digital,
Severe hum or noise is heard.
0Connect the ground wire of the turntable
properly:
'The contacts between the plugs of the
connecting cords and the corresponding

jacks have not been made properly:
Connect the plugs firmly.

0The audio system is picking up some
noise from a TV set. Move the audio
system away from the TV set or turn the
TV set off.

Specifications

AUDIO POWER SPECIFICA110NS
For the U.S.A. model

POWER OUTPUT AND TOTAL HARMONIC
DISTORTION:

With 3 ohm loads, from 20 - 200 Hz; rated 200
watts, minimum RMS power, with no more
than 08 "a total harmonic distortion from 250
milliwatts to rated output.

System

Type

Active Subwoofer, magnetically shielded
(closed cabinet)

Speaker units
Woofer : 25 cm dia. (10 in), cone type X 2

Continuous RMS output

North American model

(3 ohms/100Hz, 08%) : 250 W

European model (DIN 3 ohms/100Hz, 0.7%) :
250 W

RMS output
Other models (3 ohms/100Hz, 10%) : 350 W

Reproduction frequency range
20 Hz - 200 Hz

High frequency cut-off frequency
50 Hz - 200 Hz

Phase selector
NORMAL, REVERSE

Inputs

Input jacks

LINE IN: input pin jack
SPEAKER IN: input terminals
Output jacks

LINE OUT: output pin jack
SPEAKER OUT: output terminals

General

Power requirements

North American model : 120 V AC, 60 Hz
European model : 230 - 240 V AC, 50/60 Hz
Other models : 230 - 240 V AC, 50/60 Hz

Power consumption
70 W
less than 0.5 W (Standby mode)

Dimensions

Approx. 390 X 490 X 480 mm

(15 3/g X 19 3/5X 19 in.) (w/h/d)
Mass

24 kg (521b 15oz)

Supplied accessories

Audio connecting cord

(1 phonn plug - 1 phonn plug) (1)
Speaker cords (2)

Design and specifications are subject to change
without notice.

Cai§on de grave

Amplifier
Amplificateur
MONO OUT

i: Signal flow
Sens du signal

\_f4

POWER SAVE
or:

E

AUTO

POWER indicator

This woofer Another woofer .
Cai§on de grave Un autre cai§on de Indicateur POWER
grave

anc

Raccordement a un amplificateur
doté d'une prise spéciale pour
caisson de grave

Si votre amplificateur comporte une prise
spéciale pour caisson de grave (comme une
prise MONO OUT, MIX OUT, SUBWOOFER
ou SUPER WOOFER), raccordez la prise
LINE IN du caisson a l/une de ces prises a
laide du cable de connexion audio fourni.

(I)

Raccordez la prise MONO OUT de votre
amplificateur a la prise LINE IN du haut-
parleur a laide du cable de connexion audio
fourni. (El)

Remarque

Si le niveau de sortie de lampliiicateur n'est pas
suffisant, le son peut ne pas étre assez puissant.
Dans ce cas, reliez les bornes d'enceintes de
lamplificateur directement aux bornes SPEAKER
IN du caisson.

Si vous utilisez deux haut-
parleurs dextrémes-graves ou
plus (m)

Raccordement du cordon

dalimentation secteur

- Branchez le cordon dalimentation secteur
du caisson de grave et de lamplificateur
sur une prise murale.

' Assurez-vous que le caisson de grave est
hors tension avant de brancher ou de
débrancher un cable dalimentation:

Pour écouter le son

1 Allumez l'amplificateur et
sélectionnez la source de programme,

2 Appuyez sur POWER:

Le caisson est mis sous tension et
lindicateur POWER sallume en vert:

3 Reproduisez la source de programme.

Ajustez VOLUME pour que le son des
enceintes avant soit sans distorsion.

Si le son des enceintes avant presente

une distorsion, il en sera de meme du

son du caisson de grave:

M ise sous et hors tension automatique -
Fonction de mise sous/hors tension
automatique (E)

Si le caisson de grave est sous tension (si
lindicateur POWER sallume en vert) et si
aucun signal nest entre pendant environ
sept minutes, lindicateur POWER devient
rouge et le caisson de grave passe en mode
deconomie denergie. Si, dans ce mode, un
signal est entre sur le haut-parleur, le haut-
parleur se met automatiquement sous
tension (fonction de mise sous / hors tension
automatique).

Pour désactiver cette fonction, ramenez le
commutateur POWER SAVE du panneau
arriere sur OFF.

Remarques

- Ne réglez jamais le timbre (BASS, TREBLE, etc.)
de lamplificateur ou la sortie de le'galiseur sur
un niveau éleve. Ne laissez jamais entrer a
niveau e'leve' des ondes sinusoidales de 20 Hz a
50 Hz enregistrées sur les disques d'essai
vendus dans le commerce ou des ns spéciaux
(son grave d'un instrument de musique
e'lectronique, bruit de surface d'une platine
tourne7disque, son avec des graves
excessivement accentues, etc.), car les enceintes
pourraient etre endomrnagées.

La lecture dun disque qui contient des graves
exces "vement accentues peut produire des
parasites en plus du son dorigine. Dans ce cas,
diminuez le niveau sonore.

' Le signal de sortie d'extreme grave (signal
numérique DOLBY ) du processeur de son
numérique vendu séparément est réglé 10 dB
plus haut par Dolby Laboratories Licensing
Corporation. Pour une utilisation normale,
ajustez le niveau de lextreme grave.

' Si vous baissez trop le niveau du volume du
haut7parleur, il se peut que la fonction de mise
sous/hors tension automatique soit activee et
que le haut7parleur passe en mode de'conomie
de'nergie.

I)

Vous pouvez ajuster le son du caisson de
grave pour ladapter au son des enceintes
avant, L/amplification du grave intensifiera
lambiance genérale.

1 Reglez BOOST sur ON,
* BOOST

Réglage du son (

BOOST est généralement réglé sur ON,
cette fonction peut étre a l/origine de
parasites ou de deformation, selon votre
logiciel. Le cas echéant, réglez BOOST sur
OFF.

Cependant, si le son est de nouveau
diffusé de maniere irréguliere, tournez la
molette LEVEL dans le sens contraire des
aiguilles dune montre.

Remarque

Il existe une grande varie'te' de logiciels, par
exemple, CD, SACD, DVD, DVD7Audio, etc.
Les systemes Compatibles sont : 2,1 canaux, 5,1
canaux, 6,1 canaux, etc. et differents signaux
satellites.

Selon le systeme, re'glez LEVEL par rapport
au son afin que la sortie du caisson de grave
soit optimale.

2 Ajustez 1a fréquence de coupure. (M)

Tournez la commande CUT OFF
FREQUENCY en fonction des
fréquences que peuvent reproduire les
enceintes avant.

Pour faire le réglage, tenez compte des
indications suivantes :

(D Haut-parleurs typiques de tres
petites dimensions : 4 - 5 cm (1 5/5 7 2
po.) de diametre

® Haut-parleurs typiques de petites
dimensions : 6 - 8 cm (2 3/B7 3 1/E po.)
de diametre

© Haut-parleurs typiques de moyennes
dimensions :9 - 15 cm (3 5/B 7 5 7/E
po.) de diametre

® Haut-parleurs typiques de grandes
dimensions : 16 - 24 cm (6 3/E 7 9 1/Z
po.) de diametre

© Haut-parleurs typiques de tres
grandes dimensions : plus de 25 cm
(9 7/E po.) de diametre

Pour profiter pleinement de la fonction

de convertisseur a bas niveau

Lorsque vous écoutez des signaux LFE,

Dolby digital ou DTS, il est conseillé de

régler la commande CUT OFF

FREQUENCY sur 200 Hz (maximum)

afin doptimiser les performances de la

fonction de convertisseur a bas niveau.

3 Réglez 1e volume du caisson de grave.

Tournez la commande LEVEL de
maniere a entendre un peu plus le
grave. Pour augmenter 1e volume,
tournez la commande vers la droite et
pour le diminuer, tournez-la vers la
gauche:

4 Reproduisez un de vos morceaux
favoris,

Les voix dhommes contiennent des
sons graves qui permettent deffectuer
facilement les réglages. Réglez 1e
volume des enceintes avant au niveau
habituel,

5 Sélectionnez la polarité de la phase.

Utilisez 1e sélecteur PHASE pour
sélectionner la polarité de la phase.

6 Refaites les réglages 1 a 4 pour obtenir
le son qui vous convient.

Une fois que le caisson de grave a été
ajusté selon vos préferences, utilisez la
commande VOLUME sur
l/amplificateur pour régler le volume du
caisson de grave et des autres enceintes,
Vous navez pas besoin de changer les
réglages du caisson lorsque vous réglez
le volume sur lamplificateur.

Remarques

' Si le son présente une distorsion quand le
systeme de renforcement des graves de votre
amplificateur est en service (DBFB, GROOVE,
égaliseur graphique, etc.) mettez7le hors service
et ajustez le son.

0 Ne tournez pas la molette LEVEL au maximum.
Vous risquez sinon datténuer les graves. De
plus, des bruits étrangers peuvent étre audibles.

' Une inversion de polarité avec le sélecteur
PHASE (réglage sur NORMAL ou REVERSE)
peut assurer une meilleure reproduction du son
grave dans certaines situations d'e'coute (en
fonction du type denceintes avant, de la
position du caisson de grave et du réglage de la
fréquence de coupure). Elle peut aussi changer
la sensation dexpansion ou de contraction du
son et modifier le champ sonore. Se'lectionnez le
réglage qui donne le son que vous préférez par
rapport a votre position d/e'coute habituelle.

POWER

Guide de dépannage

Si vous rencontrez une des difficultes
suivantes quand vous utilisez le caisson de
grave, lisez le guide de dépannage pour
vous aider a trouver une solution. Si vous
n/y panienez pas, adressez-vous a votre
revendeur Sony le plus proche:

Aucun son

-Vérifiez si le caisson de grave et les
differents elements sont raccordés
comme il faut.

0Tournez la commande LEVEL dans le
sens des aiguilles dune montre pour
augmenter le volume:

'Reajustez le niveau.

Le son sest soudainement arrété.
'Il y a peut-étre eu un court-circuit au
niveau des cordons denceintes.
Raccordez-les correctement.

Le son présente une distorsion.
' Le signal dentree nest pas parfait:
' Le niveau du signal d/entrée est trop
éleve.
OReglez CUT OFF FREQUENCY le plus
possible lorsque vous écoutez des
enregistrements en Dolby numerique.

Bourdonnement ou bruit important.
tRaccordez le fil de masse du tourne-
disque correctement.

'Le contact entre les fiches des cordons de
liaison et les prises correspondantes est
mauvais: Insérez les fiches a fond,

OLa chaine audio capte le bruit d/un
téléviseur. Eloignez la chaine audio du
téléviseur ou éteignez le téléviseur.

Spécifications

Systéme

Type

Haut-parleur d'extrémes-graves actif,
a blindage magnétique (chassis fermé)
Haut-parleurs

Grave : dia. 25 cm (10 p0), a cone X 2

Puissance de sortie RMS continue

Modele nord-américain (3 ohms/100Hz, 0,8"o)
: 250 W

Modele européen (DIN 3 ohms / 100Hz, 0,7"/o) :
250 W

Sortie RMS

Autres modeles (3 ohms/100 Hz, 10 "0) : 350 W
Plage de fre'quences

20 Hz a 200 Hz

Fréquence de coupure haute fréquence

50 Hz a 200 Hz

Sélecteur de phase

NORMAL (phase normale),
REVERSE (phase inversée)

Entrées

Prises dentrée

LINE IN : Prise a broche d'entre'e
SPEAKER IN : Bornes dentrée

Prises de sortie

LINE OUT : Prise a broche de sortie
SPEAKER OUT : Bornes de sortie
Généralités

Alimentation

Modele nord-américain : CA 120 V, 60 Hz
Modele européen : CA 230 - 240 V, 50/60 Hz
Autres modeles : CA 230 - 240 V, 50/60 Hz
Consummation

70 W

Moins que 0,5 W (mode de veille)
Dimensions

Approx. 390 X 490 X 480 mm

(15 3/8 X 19 3/5 X 19 p0) (l/h/p)

Poids

24 kg (5211. 15on.)

Accessoires fournis

Cordon de liaison audio

(1 fiche Cinch - 1 fiche Cinch) (1)

Cordons d'enceintes (2)

La conception et les specifications sont sujettes a
modification sans préavis.
