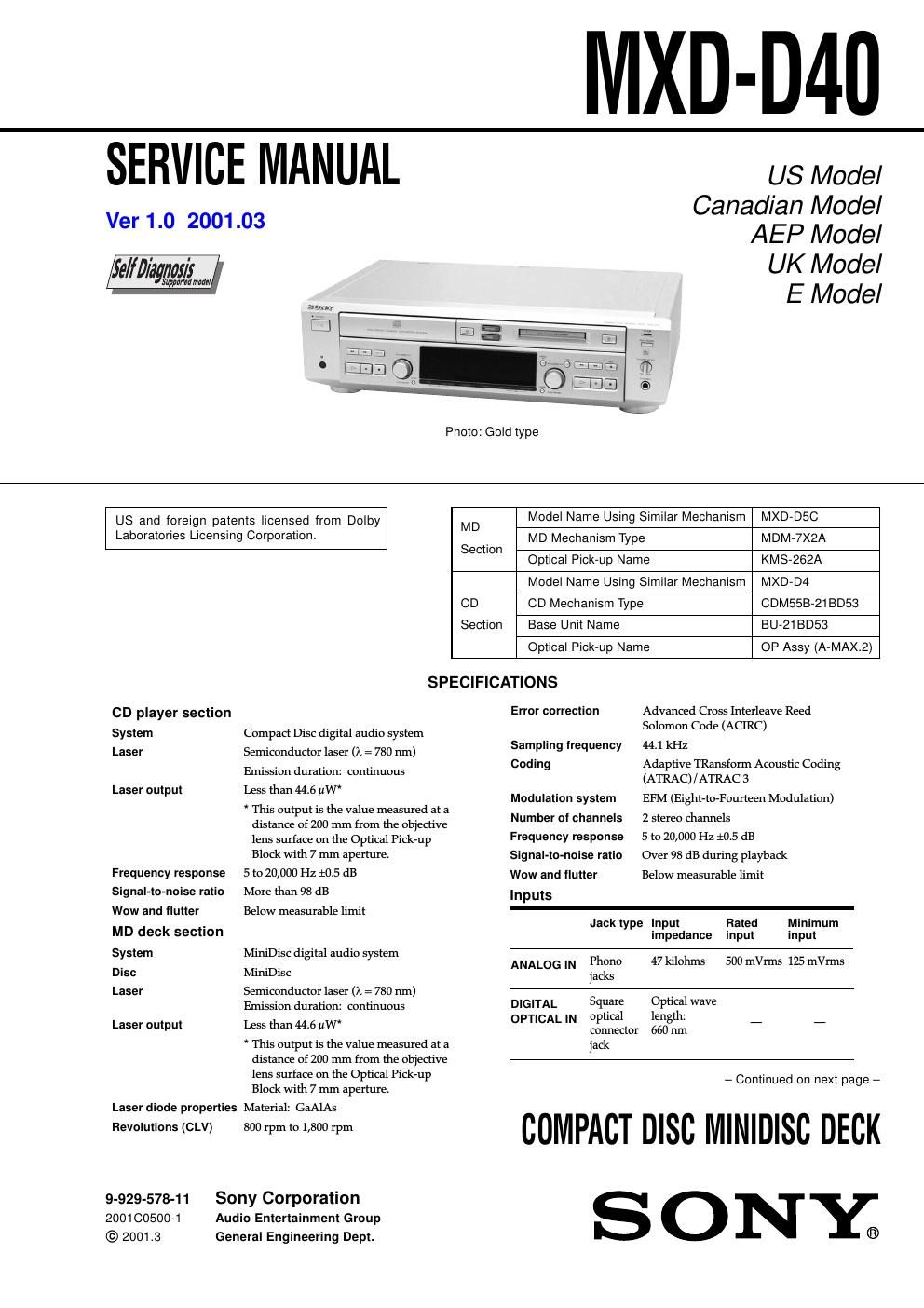

Page 1

2 MXD-D40 General Power requirements Where purchased Power requirements U.S.A. and Canada 120 V AC, 60 Hz Europe 220 - 230 V AC, 50/60 Hz Certain countries in Asia 220 - 240 V AC, 50/60 Hz Other countries 110 - 120 or 220 - 240 V AC selectable, 50/60 Hz Power consumption22 W (less than 1 W at standby) Dimensions (approx.) (w/h/d) incl. projecting parts and controls 430 × 120 × 290 mm Mass (approx.)4.7 kg Supplied accessories Design and specifications are subject to change without notice. - Audio connecting cords (2) - Remote commander (remote) (1) - Sony R6 (size-AA) batteries (2) - Power plug adaptor (1) (Singaporian model only)Outputs Jack type Rated output Load impedance PHONES Stereo phone jack10 mW 32 ohms ANALOG OUT Phono jacks 2 Vrms (at 50 kilohms)Over 10 kilohms ATTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ! LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COM- POSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUB- LISHED BY SONY.
