Sony mhc rg 90 ver 1 2
This is the 77 pages manual for sony mhc rg 90 ver 1 2.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony mhc rg 90 ver 1 2 (Ocr-read)

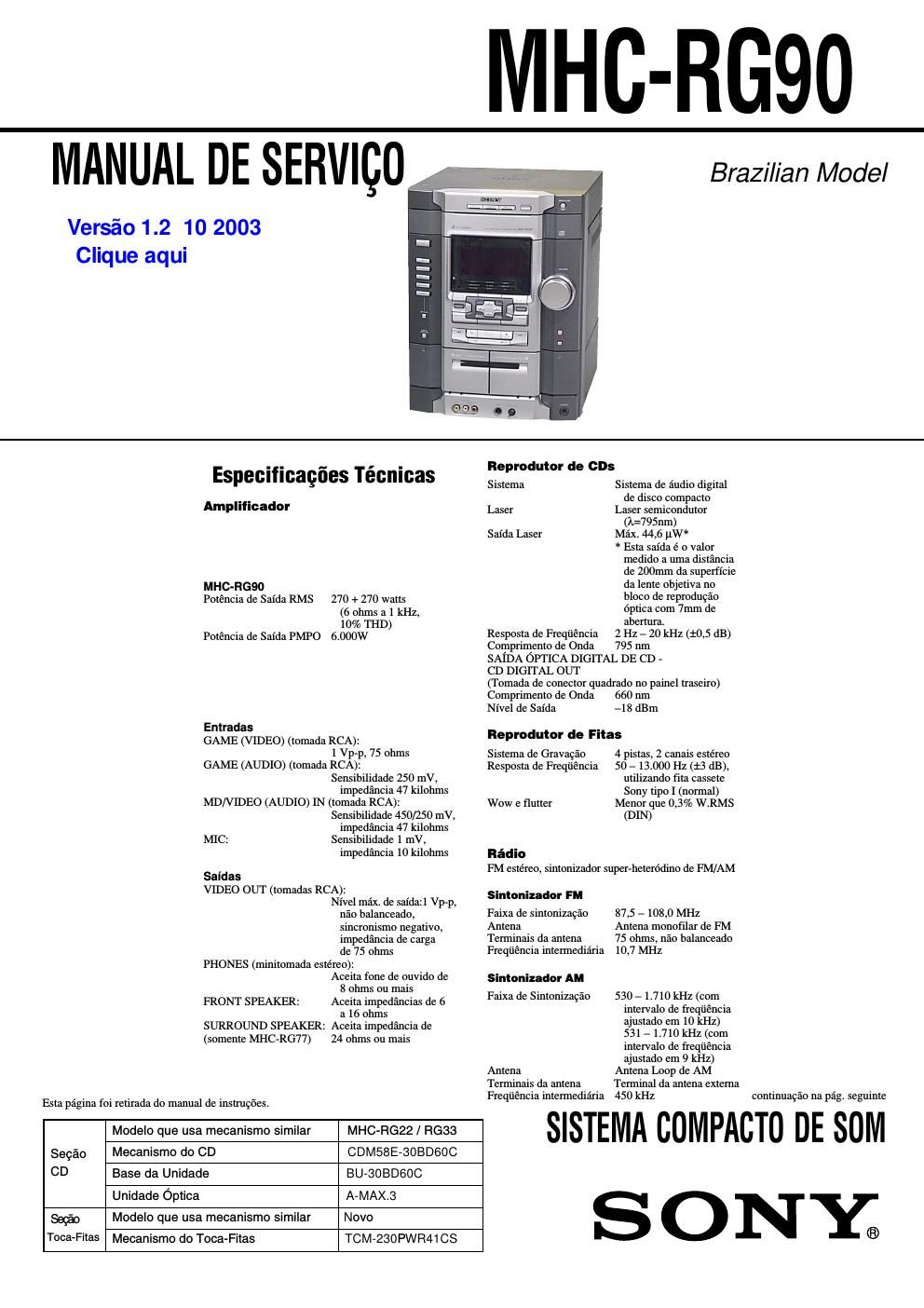

Page 1
MHC-RG90 Caixas Acústicas Caixa acústica Frontal modelo SS-RG90 para MHC-RG90 Sistema Unidades de Alto-Falantes Super Woofer: Woofer: Tweeter: Impedância Nominal Dimensões (LxAxP) Peso 3 vias, 3 unidades, tipo bass-reflex 15 cm, tipo cone 15 cm, tipo cone 5 cm, tipo Horn 6 ohms Aprox. 250 x 386 x 366m m Aprox. 7,5 kg cada caixa Geral Alimentação Consumo MHC-RG90 Dimensões (LxAxP) 127 / 220 V CA, 60 Hz Ajustável com seletor de voltagem (não definido) watts MHC-RG90 Aprox. 280 x 360 x 445mm Peso : Aprox. 11,6 kg Acessórios Fornecidos: Antena Loop de AM (1) Controle Remoto (1) RM-SR210 MHC-RG90 Pilhas tipo AA (2) Antena monofilar de FM (1) Pés de apoio para as caixas acústicas F rontais (8) Projeto e especificações técnicas sujeitos a alteração se\�m prévio aviso. 2 Esta página foi retirada do manual de instruções.
Page 2
MHC-RG90� Í N D I C E 1. NOTAS DE SERVIÇO ........................................... 4 2. GERAL Localização dos Controles ............................................. 5 Controle Remoto ............................................................ 6 3. DESMONTAGEM 3-1. Sequência de Desmontagem .......................................... 7 3-2. Gabinete Superiror ......................................................... 8 3-3. Painel de Carregamento.................................................. 8 3-4. Mecanismo do CD (CDM58ES-30BD60C) .................. 9 3-5. Painel Frontal ................................................................. 9 3-6. Painel Traseiro................................................................ 10 3-7. Placa Principal ................................................................ 10 3-8. Base da Unidade (B U-30BD60C) ................................... 11 3-9. Placa DRIVER, Placa MOTOR e Placa SENSOR (CD) ................................................... 11 3-10. Mecanismo do Toca-Fitas (TCM-230A WR41CS) ......... 12 3-11. Correias ........................................................................... 12 3-12. Placa SW , Placa HEAD (A) e Placa HEAD (B)........................................................ ... 13 4. MODO DE TESTE .................................................... 14 5. AJUSTES MECÂNICOS ....................................... 18 6. AJUSTES ELÉTRICOS Toca-Fitas ...................................................................... 18 CD ................................................................................. 21 7. DIAGRAMA S 7-1. Diagrama em Bloco – Seção CD SER VO – ................. 23 7-2. Diagrama em Bloco – Seção TUNER/T APE DECK.... 24 7-3. Diagrama em Bloco – Seção PRINCIPAL – ............... 25 7-4. Diagrama em Bloco – Seção DISPLA Y/KEY CONTR OL PO WER SUPPL Y........................................................... 26 7-5. Notas para placas de circuito impresso e diagramas esquemáticos ................................................ 27 7-6. Placa de Circuito Impresso – Placa BD – .................... 28 7-7. Diagrama Esquemático – Placa BD – .......................... 29 7-8. Placa de Circuito Impresso – DRIVER/MO TOR/SENSOR (CD)– .......................... 30 7-9. Diagrama Esquemático – DRIVER/MO TOR/SENSOR (CD)– .......................... 30 7-23. Placas de Circuito Impresso – Placas PAD SWITCH/VOL – ...................................... 44 7-24. Diagrama Esquemático – Placas P AD SWITCH/V OL – ...................................... 45 7-25. Placas de Circuito Impresso – Placas MAIN TRANS/SUB-TRANS – ....................... 46 7-26. Diagrama Esquemático – Placa SUB TRANS – ................................................... 47 7-27. Diagrama Esquemático - Placa MAIN TRANS ............. 48 8. VISTAS EXPLODIDAS 8-1. Seção Painel ..................................................................... 54 8-2. Painel Frontal .................................................................. 55 8-3. Chassis ............................................................................ 56 8-4. Mecanismo do CD (CDM58ES-30BD60C) ................................................... 57 8-5. Base da Unidade (BU-30BD60C)................................... 58 8-6. Mecanismo do Toca-Fitas (TCM-230AWR41CS) .................................................... 59 9. LISTA DE PEÇAS ELÉTRICAS ......................... 60 7-10. Placas de Circuito Impresso – SW/HEAD (A)/HEAD (B) – ....................................... 7-11. Diagrama Esquemático – SW Board – ......................... 7-12. Placas de Circuito Impresso – Placa PRINCIPAL – .... 7-13. Diagrama Esquemático – Placa PRINCIPAL (1/4) – .. 7-14. Diagrama Esquemático – Placa PRINCIPAL (2/4) – .. 7-15. Diagrama Esquemático – PRINCIPAL (3/4)/HEAD (A)/HEAD (B) – .............. 7-16. Diagrama Esquemático – MAIN Board (4/4) – ........... 7-17. Placas de Circuito Impresso – GAME IN Board – ...... 7-18. Diagrama Esquemático – GAME IN Board – .............. 7-19. Placas de Circuito Impresso – Placas P OWER/SENSOR – ........................................ 7-20. Diagrama Esquemático – Placa POWER AMP – ................................................... 7-21. Placas de Circuito Impresso 31 3 2 3 3 3 4 3 5 36 3 7 3 8 3 9 40 41 – Placas P AINEL/CD OPEN/CD SWITCH – ................ 42 7-22. Diagrama Esquemático – Placas PA INEL/CD OPEN/CD SWITCH – ................... 43 3 7-28. Descrição dos Pinos dos IC's................................\�........... 50
