Sony mhc rg 77 service manual
This is the 77 pages manual for sony mhc rg 77 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony mhc rg 77 service manual (Ocr-read)

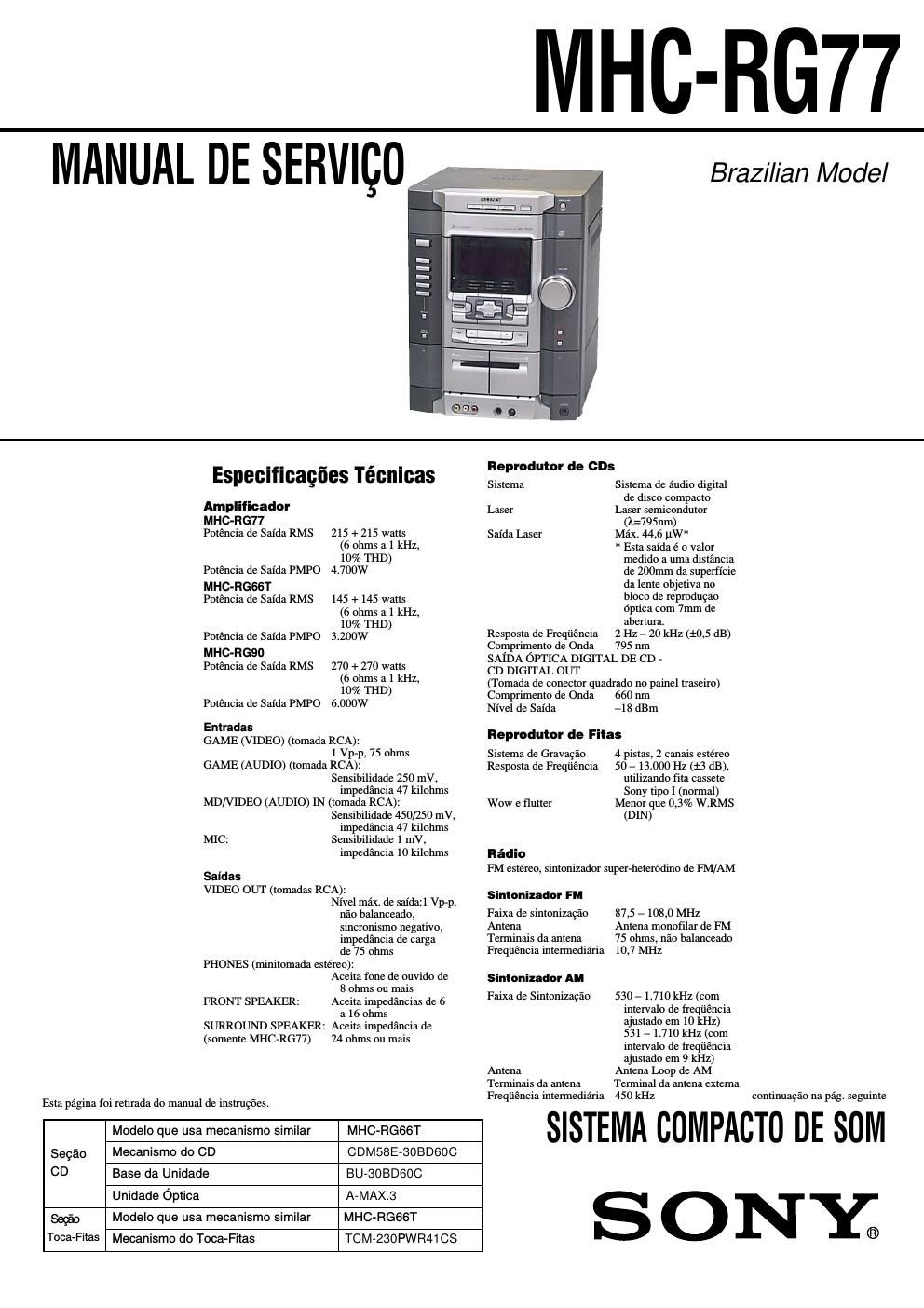

Page 1
MHC-RG77 Caixas Acústicas Caixa acústica Frontal modelo SS-RG88 para MHC-RG66T e MHC-RG77 Sistema 3 vias, 3 unidades, tipo bass-reflex Unidades de Alto-Falantes Super Woofer: 15 cm, tipo cone Woofer: 15 cm, tipo cone HOP Tweeter: 5 cm, tipo cone Impedância Nominal 6 ohms Dimensões (LxAxP) Aprox. 250 x 395 x 310mm Peso Aprox. 6,2 kg cada caixa Caixa acústica Frontal modelo SS-RG90 para MHC-RG90 Sistema Unidades de Alto-Falantes Super Woofer: Woofer: Tweeter: Impedância Nominal Dimensões (LxAxP) Peso 3 vias, 3 unidades, tipo bass-reflex 15 cm, tipo cone 15 cm, tipo cone 5 cm, tipo Horn 6 ohms Aprox. 250 x 386 x 366m m Aprox. 7,5 kg cada caixa Caixa acústica Surround SS-RS88 para MHC-RG77 Sistema 2 vias, 2 unidades, tipo bass-reflex Unidades de Alto-Falantes Woofer Tweeter Impedância Nominal Dimensões (LxAxP) Peso Geral Alimentação Consumo MHC-RG77 MHC-RG66T MHC-RG90 Dimensões (L xAxP) 13 cm, tipo cone 5 cm, tipo cone 24 ohms Aprox. 175 x 360 x 260mm Aprox. 3,4 kg cada caixa 127 / 220 V CA, 60 Hz Ajustável com seletor de voltagem 240 watts 230 watts (não definido) watts MHC-RG66T e MHC-RG77 Aprox. 280 x 360 x 445mm Peso : Aprox. 11,0 kg MHC-RG90 Aprox. 280 x 360 x 445mm Peso : Aprox. 11,6 kg Acessórios Fornecidos: Antena Loop de AM (1) Controle Remoto (1) RM-SR210 (MHC-RG66T e MHC- RG90) e RM-SR230 (MHC-RG77) Pilhas tipo AA (2) Antena monofilar de FM (1) Pés de apoio para as caixas acústicas F rontais (8) PÈs de apoio para as caixas ac˙sticas Surround (8) (somente para MHC-RG77) Projeto e especificaÁıes tÈcnicas sujeitos a alteraÁ„o se\�m prÈvio aviso. 2 Esta página foi retirada do manual de instruções.
Page 2
MHC-RG77 Í N D I C E 1. NOTAS DE SERVIÇO ........................................... 4 2. GERAL Localização dos Controles ............................................. 5 Controle Remoto ............................................................ 6 3. DESMONTAGEM 3-1. Sequência de Desmontagem .......................................... 7 3-2. Gabinete Superiror ......................................................... 8 3-3. Painel de Carregamento.................................................. 8 3-4. Mecanismo do CD (CDM58ES-30BD60C) .................. 9 3-5. Painel Frontal ................................................................. 9 3-6. Painel Traseiro................................................................ 10 3-7. Placa Principal ................................................................ 10 3-8. Base da Unidade (B U-30BD60C) ................................... 11 3-9. Placa DRIVER, Placa MOTOR e Placa SENSOR (CD) ................................................... 11 3-10. Mecanismo do Toca-Fitas (TCM-230A WR41CS) ......... 12 3-11. Correias ........................................................................... 12 3-12. Placa SW , Placa HEAD (A) e Placa HEAD (B)........................................................ ... 13 4. MODO DE TESTE .................................................... 14 5. AJUSTES MECÂNICOS ....................................... 18 6. AJUSTES ELÉTRICOS Toca-Fitas ...................................................................... 18 CD ................................................................................. 21 7. DIAGRAMA S 7-1. Diagrama em Bloco – Seção CD SER VO – ................. 23 7-2. Diagrama em Bloco – Seção TUNER/T APE DECK.... 24 7-3. Diagrama em Bloco – Seção PRINCIPAL – ............... 25 7-4. Diagrama em Bloco – Seção DISPLA Y/KEY CONTR OL PO WER SUPPL Y........................................................... 26 7-5. Notas para placas de circuito impresso e diagramas esquemáticos ................................................ 27 7-6. Placa de Circuito Impresso – Placa BD – .................... 28 7-7. Diagrama Esquemático – Placa BD – .......................... 29 7-8. Placa de Circuito Impresso – DRIVER/MO TOR/SENSOR (CD)– .......................... 30 7-9. Diagrama Esquemático – DRIVER/MO TOR/SENSOR (CD)– .......................... 30 7-23. Placas de Circuito Impresso – Placas PAD SWITCH/VOL – ...................................... 44 7-24. Diagrama Esquemático – Placas P AD SWITCH/V OL – ...................................... 45 7-25. Placas de Circuito Impresso – Placas MAIN TRANS/SUB-TRANS – ....................... 46 7-26. Diagrama Esquemático – Placas MAIN TRANS/SUB-TRANS – ....................... 47 7-27. Descrição dos Pinos dos IC's .......................................... 49 8. VISTAS EXPLODIDAS 8-1. Seção Painel ..................................................................... 53 8-2. Painel Frontal .................................................................. 54 8-3. Chassis ............................................................................ 55 8-4. Mecanismo do CD (CDM58ES-30BD60C) ................................................... 56 8-5. Base da Unidade (BU-30BD60C) ................................... 57 8-6. Mecanismo do Toca-Fitas (TCM-230A WR41CS) .................................................... 58 9. LISTA DE PEÇAS ELÉTRICAS ......................... 59 7-10. Placas de Circuito Impresso – SW/HEAD (A)/HEAD (B) – ....................................... 7-11. Diagrama Esquemático – SW Board – ......................... 7-12. Placas de Circuito Impresso – Placa PRINCIPAL – .... 7-13. Diagrama Esquemático – Placa PRINCIPAL (1/4) – .. 7-14. Diagrama Esquemático – Placa PRINCIPAL (2/4) – .. 7-15. Diagrama Esquemático – PRINCIPAL (3/4)/HEAD (A)/HEAD (B) – .............. 7-16. Diagrama Esquemático – MAIN Board (4/4) – ........... 7-17. Placas de Circuito Impresso – GAME IN Board – ...... 7-18. Diagrama Esquemático – GAME IN Board – .............. 7-19. Placas de Circuito Impresso – Placas P OWER/SENSOR – ........................................ 7-20. Diagrama Esquemático – PO WER/SENSOR Boar ds – ....................................... 7-21. Placas de Circuito Impresso 31 3 2 3 3 3 4 3 5 36 3 7 3 8 3 9 40 41 – Placas P AINEL/CD OPEN/CD SWITCH – ................ 42 7-22. Diagrama Esquemático – Placas PA INEL/CD OPEN/CD SWITCH – ................... 43 3
