Extracted text from sony mhc gnx 100 ver 1 3 br 2 (Ocr-read)

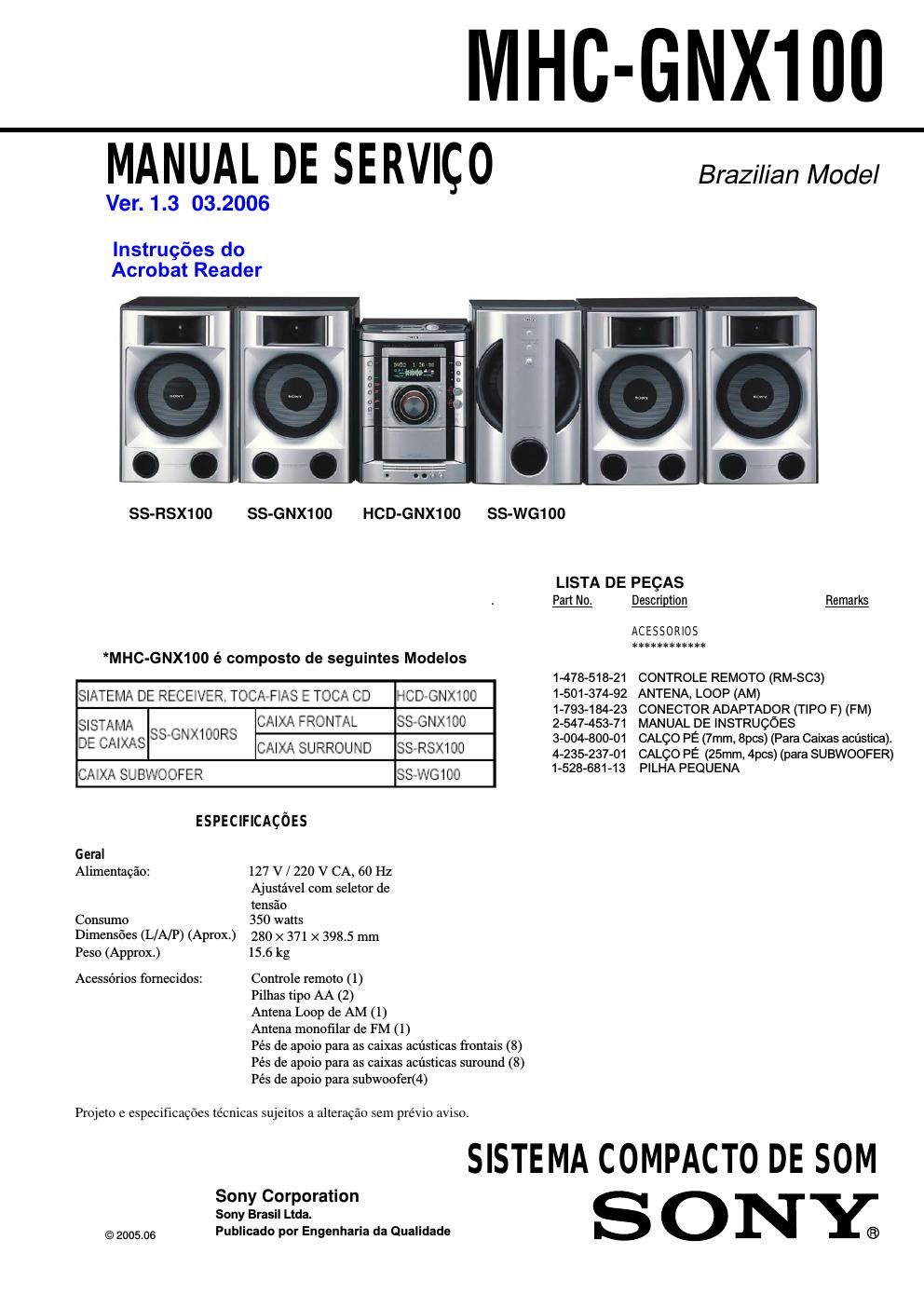

Page 1
MHC-GNX100
MA N UAL DE SE RVIC 0 Brazilian Model
Ver. 1.3 03.2006
lnstrugées do
Acrobat Reader
SS-RSX100 SS-GNX100 HCD-GNX100 SS-WG100
LISTA DE PEQAS
Part No. Description Remarks
ACESSORIOS
************
*MHC-GNX100 é composto de seguintes Modelos
1-478-518-21 CONTROLE REMOTO (RM»SC3)
SIATEMA DE RECEIVER. TOCAFAS E TOCA CD HCD-GNX1OC 501374-92 ANTENA, LOOP (AM)
1-7934 84-23 CONECTOR ADAPTADOR (TIPO F) (FM)
SISTAMA SS GNX103RS CAIXA FRONTAL SSVGNXWOO 2.547453-71 MANUAL pE INSTRUQOES
AIXAS ,. 3-004»800-O1 CALQO PE (7mm, Spas) (Para Caixas acUstica).
DE 0 CAIXI SURROUND SS'RS) 32 4-235»237-01 CALQO PE (25mm, 4pcs) (para SUBWOOFER)
CMXA SUBWQOFER 83"..0100 1-528-681-13 PILHA PEQUENA
ESPECIFICACOES
Geral
Alimentagao: 127 V / 220 V CA, 60 Hz
Ajustavel com seletor de
tensao
Consume 350 watts
Dimensoes (L/A/P) (Aprox.) 280 X 371 X 3985 mm
Peso (Approx.) 156 kg
Acessorios fomecidos: Controls remote (1)
Pilhas tipo AA (2)
Antena Loop de AM (1)
Antena monofilar de FM (1)
Pés de apoio para as caixas acdsticas frontais (8)
Pés de apoio para as caixas acusticas suround (8)
Pés de apoio para subwoofer(4)
Projelo e especificagées técnicas sujeitos a alteragio sem prévio aviso.
SISTEMA COMPACTO DE SOM
©2005.06 Sigézzig?g:::::ia da Qualidade S O N Y®
Page 2
HCD-GNX100
MANUAL DE 5 E RVIC 0 Brazilian Model
Ver.1.2 01.2006
- HCD-GNX100 é a segéo do Amplificador,
Reprodutor de CD, Toca-fitas e 0
Radio do MHC-GNX100.
TA: ~~--« (
Modelo que utiliza mecanismo similar HCD-GN880
Segéo Tipo do Mecanismo do CD CDM74-F1BD81
CD Nome do Unidade Base BU-F1BD81A
Modelo do Unidade Otica KSM-21SDCP/CZNP
Segéo Modelo que utiliza mecanismo similar HCD-GN8BO
Fitas Tipo do Mecanismo da Fitas CMAT5Z2
ESPECIFICAQOES
Amplificador Reprodutor de CD
AC 120, 220, 240 V, 50/60 Hz Sistema Sistema de audio digital 6 disco compacto
Poléncia do saidu DIN(rated) 130 X 2 + 130 X 2 watts Laser Laser semicondulor (1:780 nm)
(6 ohms a 1 kHz, DIN) Duxagao da emissio: continua
Saida Laser Max 44.6 uW*
Poténcia dc saida RMS: 175 X 2 + 175 X 2 watts *Esta saida e o valor medido a uma distan-
(6 ohms a 1 kHz, 10% THD) cia de 200 mm da superficie da lente
Entradas objetiva do bloco de reprodugio optica com
VIDEO/MD (AUDIO) IN (tomadas RCA): 7 mm de abertura.
Sensibilidade 250/450 mV, Resposta do fraquéncia 2 Hz 7 20 kHz (i015 dB)
impedfincia 47 kohms Compu'mento de onda 780 7 790 nm
TV (AUDIO) IN (tomadas RCA): Sensibilidade 250 mV, Relagéo sinal-ruido Maior que 90 dB
impedancia 47 kohms Faixa dinamica Maior que
MIC (lomada fone): Sensibilidade 1 mV,
impedfincia 10 kiloohms OPTICAL CD DIGITAL OUT
Saidas (Tomada éptica quadxada no painel traseim)
PHONES (mim'lomada estéreo): Aceila fones de ouvido de Comprimento de onda 660 nm
8 ohms ou mais Nivel de saida 718 dBm
FRONT SPEAKER: Utilize somente as 031an acusn'cas fomecidas
. SS_GNX100 - Continua na proxima pagina -
SURROUND SPEAKER: Ufilize somente as caixas acusticas fomocidas
~ SS-RSX100
SUBWOOFER OUT: Uu'lize somente as caixas acuslicas fomocidas
~ SS-WGIOO
© 2005.06
SISTEMA COMPACTO DE SOM
Sony Corporation
Sony Brasil Ltda.
Publicado por Engenharia da Qualidade ®
