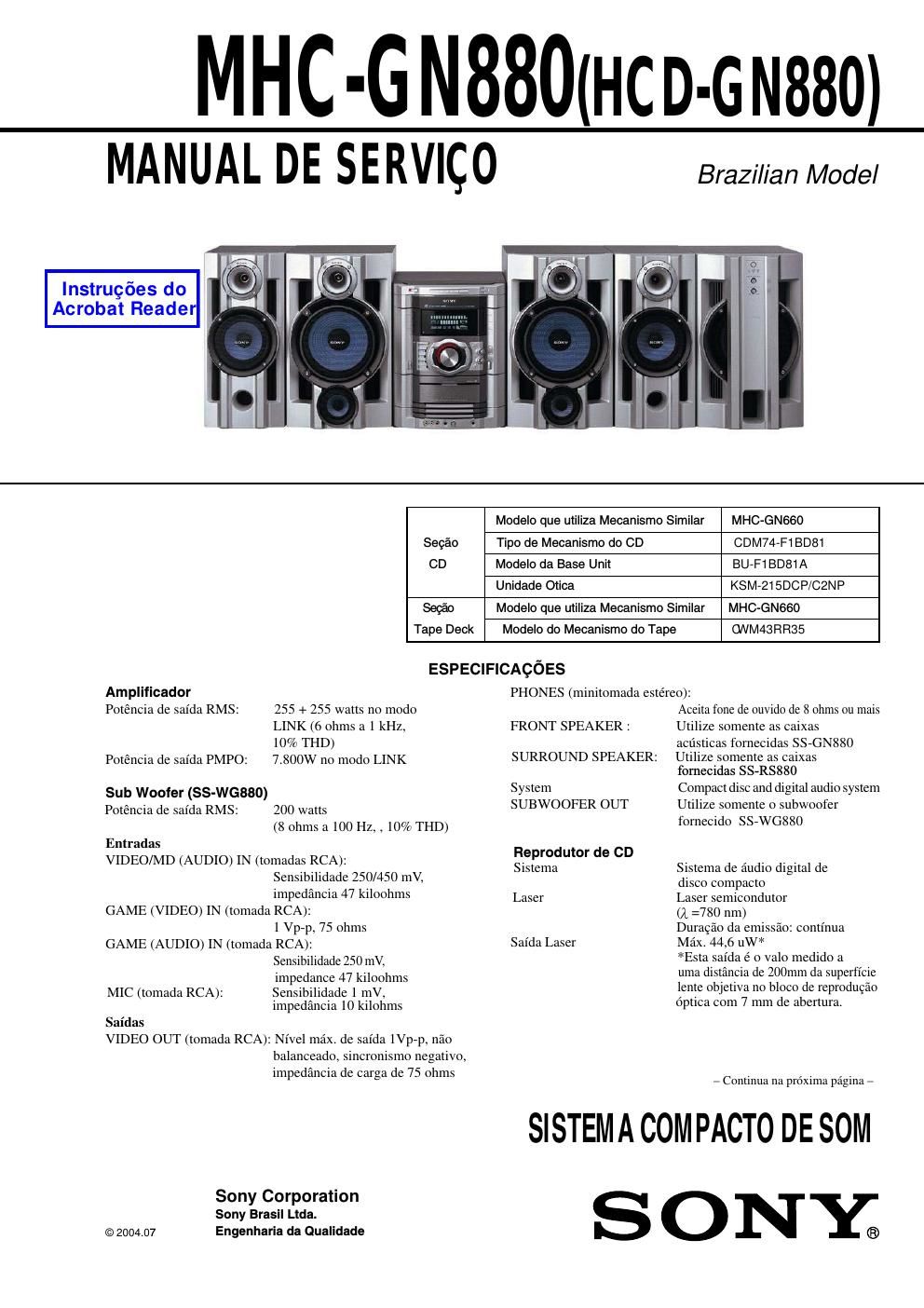

MHC-GN380(HCD-GN880)

MANUAL DE SERVICO

lnstrugées do
Acrobat Reader

Brazilian Model

Modelo que utiliza Mecanismo Similar MHC-GN660
Secéo Tipo de Mecanismo do CD CDM74-F1BD81
CD Modelo da Base Unit BU-F1BD81A
Unidade Otica KSM-215DCP/C2NP
Segéo Modelo que utiliza Mecanismo Similar MHC-GN660
Tape Deck Modelo do Mecanismo do Tape ONM43RR35
ESPECIFICACOES
Amplificador PHONES (minitomada estéreo):
Poténcia de saida RMS: 255 + 255 watts no mode Aceita fcne dc ouvidu de 8 ohms ou mais
LINK (6 ohms a 1 kHz, FRONT SPEAKER : Utilize somente as caixas
10% THD) acusticas fornecidas SS-GN880
Poléncia de Safda pMpo; 7.800W no modo LINK SURROUND SPEAKER: Utilize sumente as caixas
fomecidas SS-RSBSO
Sub Woofer (SS-WG880) System Compact disc and digital audio system
Poténcia de saida RMS: 200 watts SUBWOOFER OUT Utilize somente 0 subwoofer

(8 ohms a 100 Hz, , 10% TI-ID)
Entradas
VIDEO/MD (AUDIO) IN (tomadas RCA):
Sensibilidade 250/450 mV,
impedancia 47 kiloohms
GAME (VIDEO) IN (tomada RCA):
1 VpAp, 75 ohms
GAME (AUDIO) IN (tomada RCA):
Sensibilidade 250 mV,
impedance 47 kiloohms
MIC (tomada RCA): Sensibilidade 1 mV,
impedancia 10 kilohms
Saidas
VIDEO OUT (tomada RCA): Nivel max. de safda le-p, n50
balanceado, sincronismo negative,
impedancia de carga de 75 ohms

Sony Corporation
Sony Brasil Ltda.
© 2004.07 Engenharia da Qualidade

fomecido SSAWGSSO

Reprodutor de CD
Sistema Sistema de audio digital de
disco compacto
Laser La r semicondutor
(A 80 nm)
Duragfio da emissao: continua
Saida Laser Max. 44,6 uW*
*Est' da é o valo medido a
uma ncia de 200mm da superficie
lente objetiva no bloco de reprodugfiu
éptica com 7 mm de abenura.

- Continua nu préxima pfigina -

SISTEMA COM PACTO DE SOM

SONY:

Page 2

MHC-RG880(HCD-GN880)

Resposta de freqiiéncia 2 Hz - 20 kHz (i0,5 dB)

Comprimenlo de 0nda 780 7 790 nm
Relaga ' 1-rufdo Maior que 90 dB
Faixa dinamica Maior que 90 dB
OPTICAL CD DIGITAL OUT

(Conector optico quadrado no painel traseiro)
Comprimento de onda 660 nm

vael de saida ~18 dBm

Reprodutor de fita
Sislema
Resposta de freqfiéncia

4 pistas, 2 canais estéreo

50 - 13.000 Hz (i3 dB),
usando fita cassete Sony tipo I
Wow 6 flutter Menor que 0,3 W. RMS (DIN)
Rédio

FM estéreo, sintonizador superheterédino de FM/AM
Sintnnizador de FM
Faixa de sintonizagao
Antenna

Terminais de amena

87,5 7 108,0 MHz
Antena monofilar (16 FM
75 ohms nao balanceado

Frequéncia intermediaria 10,7 MHz
Sintonizador de AM
Faixa de sintonizagfio 530 - 1710 kHz

(com intervalo de frequéncia
ajuslado em 10 kHz)

Antena Antena loop dc AM
Termin s de antena Terminal da antena externa
Frequéncra intermediaria 450 kHz

Geral
Alimentagfio 127 V / 220 V CA, 60 Hz
Ajustavel com seletor de voltagem
Consumo 350 watts
Dimensoes (LxAxP) (Aprox)
280 x 360 x 394,5 mm
Peso (Aprox) 14,4 kg
Acessorios fornecidos Controls remoto (1)
Pilhas tipo AA (2)
Amona Loop de AM (1)
Antena monofilar do FM (1)
Pés de apoio para 3 caixas
acdsticas frontai. 8)
Pés de apoio para as caixas
surround (8)
P65 de apoio para subwoofer (4)

Projeto e especificagfies técnicas sujeitos a alleragao
sem prévio aviso.

Notas sobre substituigéo de componentes tipo chip
Nunca reutilize urn components tipo chip.
Informamos que os capacitores eleLrolfticus de tantalo podem
ser danificados se expostos a allas lemperaluras.

Notas sobre o reparo da placa flexivel de circuito
- Mamenha a temperatura do ferro de solda por volta de 270C
durante o reparo.
Nao ressolde componentes em um mesmo ponlo da placa mais
de trés vezes.
- Tenha cuidado para nao forgar os condutores (trilhas) da placa
durante o processo do soldagem e dessoldagem.

ATENSAO

O uso dos controles, ajustes ou execugao de procedimemos
que nao sejam 0s descritos nesse manual, podem causar exposigao
a uma perigosa radiagao.

ATENQAO COM OS COMPONENTES DE SEGURANGAH

OS COMPONENTES IDENTIFICADOS COM A MARCA A NOS
DIAGRAMAS ESOUEMATICOS E NA LISTA DE PEQAS SAD
CRiTlCOS PARA A SEGURANQA. SOMENTE OS SUBS-
TITUA POR PEQAS NUMERICAMENTE IDENTIFICADAS
NESSE MANUAL 0U EM SUPLEMENTOS PUBLICADOS
PELA SONY.
