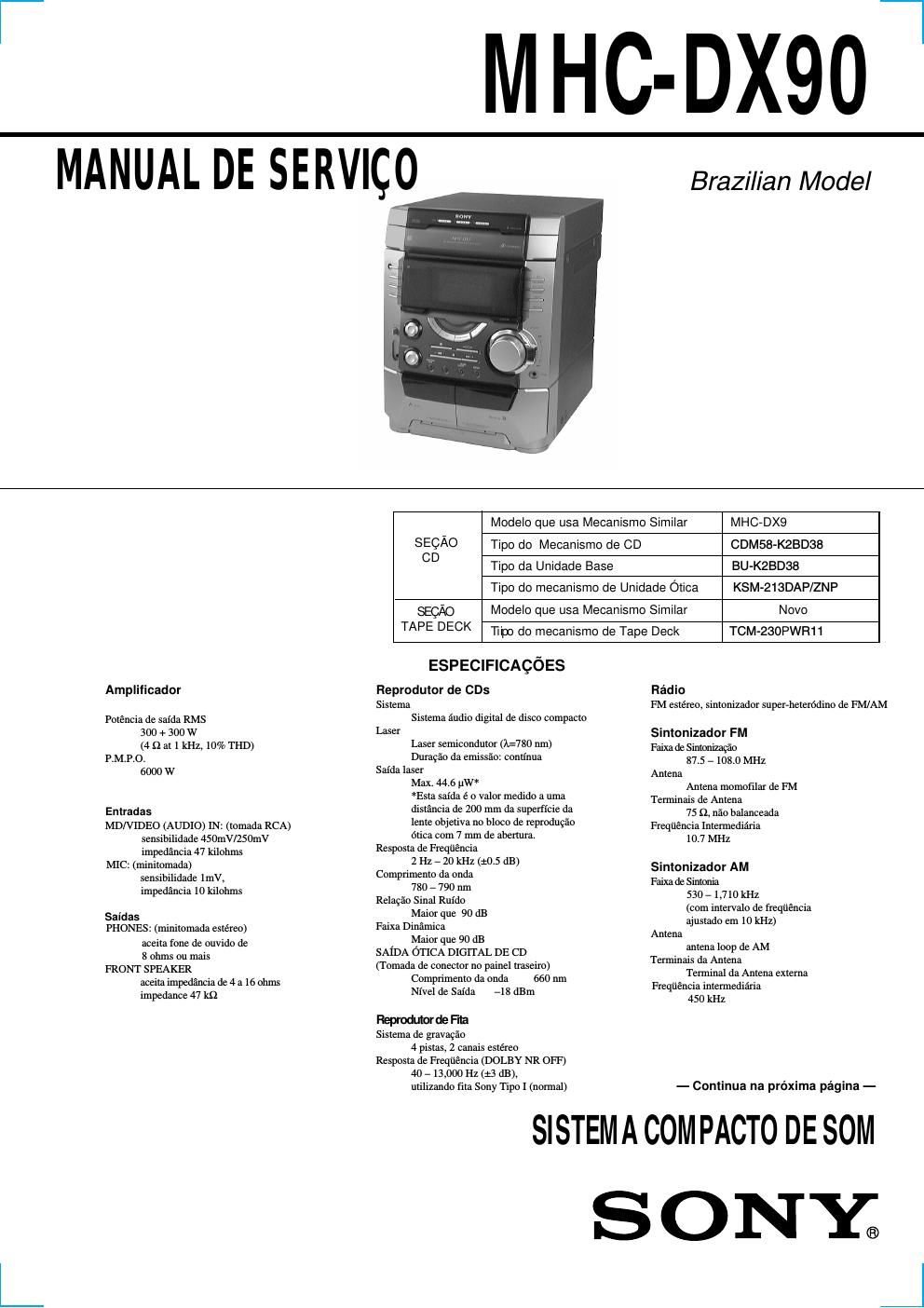

Sony mhc dx 90 manual de servico

Page 2

Caixas Acusticas

Calxa zclistjcz frontal SSVDX9O

Sistema 2 Vias, 3 unidades. ijo bassrreflex
Unldade de altonalante

Woofer 17 cm, dpo eone

Tweeter 5 cm Lipo horn (cometa)

Impedéncla Nominal 4 ohms
Dimensées (LXAXP) Apmx. 259x480x415 mm

Peso Aprox. 8.8 kg cada caixa
Geral
Alimentagéo 127/220v CA, 60Hz. ajustével com chave

Acesséflos fomecidos Antena loop de AM (1)
Controle remote RMeSRIOO (1)
Fillins tipo AA (2)
Antena monofllar de FM (1)
Peedeapoaopamsoaaxasmfiomsm)

Projeto c cspecificncées tc'cnicas sujeitos a anemia sem prévio nviso.

VERIFICAQAO DE SEGURANQA

Depois de corrigido o problema de manutengao original, execute as
seguintes verificagfies de seguranga antes de liberar o aparelho para o
consumidor: Verifique 0s terminais da antena, o acabamento metalico
e as botées "metalizados", 0s parafusos e todas as outras pegas de
metal expostas para ver se nae ha fuga de AC. Verifique a fuga como
descrito abaixo.

FUGA

A fuga de AC de alguma pane de metal exposta a term e de todas as
partes de metal expostas que tenham um retorno a0 chassi, nao deve
exceder 0,5 mA (500 micro-amperes). A corrente de fuga pode ser
medida por qualquer um dos ués métodos.

1. Um aparelho medidor de fuga, some 0 Simpson 229 ou 0 RCA
WT-540A . Siga as instrugées dos fabricantes para usar esses
instrumentos.

2. Um mili-amperimetm de AC operado a bateria. O multimetro
digital Data Precision 245 e adequado para este servigo.

3. Medindo a queda de tensao através de um resistor per meio de um
multimetro ou de um voltimetro de AC operado a bateria. A
indicaqao de "limite" é de 0,75 V, desse modo 0s medidores
analégicos precisam ter uma escala precisa de baixa tensao. 0
Simpson 250 e o Sanwa SH-63Trd sac exemplos de multimetros
passivos apropriados. Quase todos os multimetros operados a
bateria que tém uma faixa de 2V AC 550 adequados. (Veja a Fig. A)

Para peyas Exposlas
no Aparelho

Volnmetro de
1.5m AC (0,75V)

0.15M

1: Terra

Fig. A - Usando um Vommelro de AC para verilicar a currente d2 fuga
