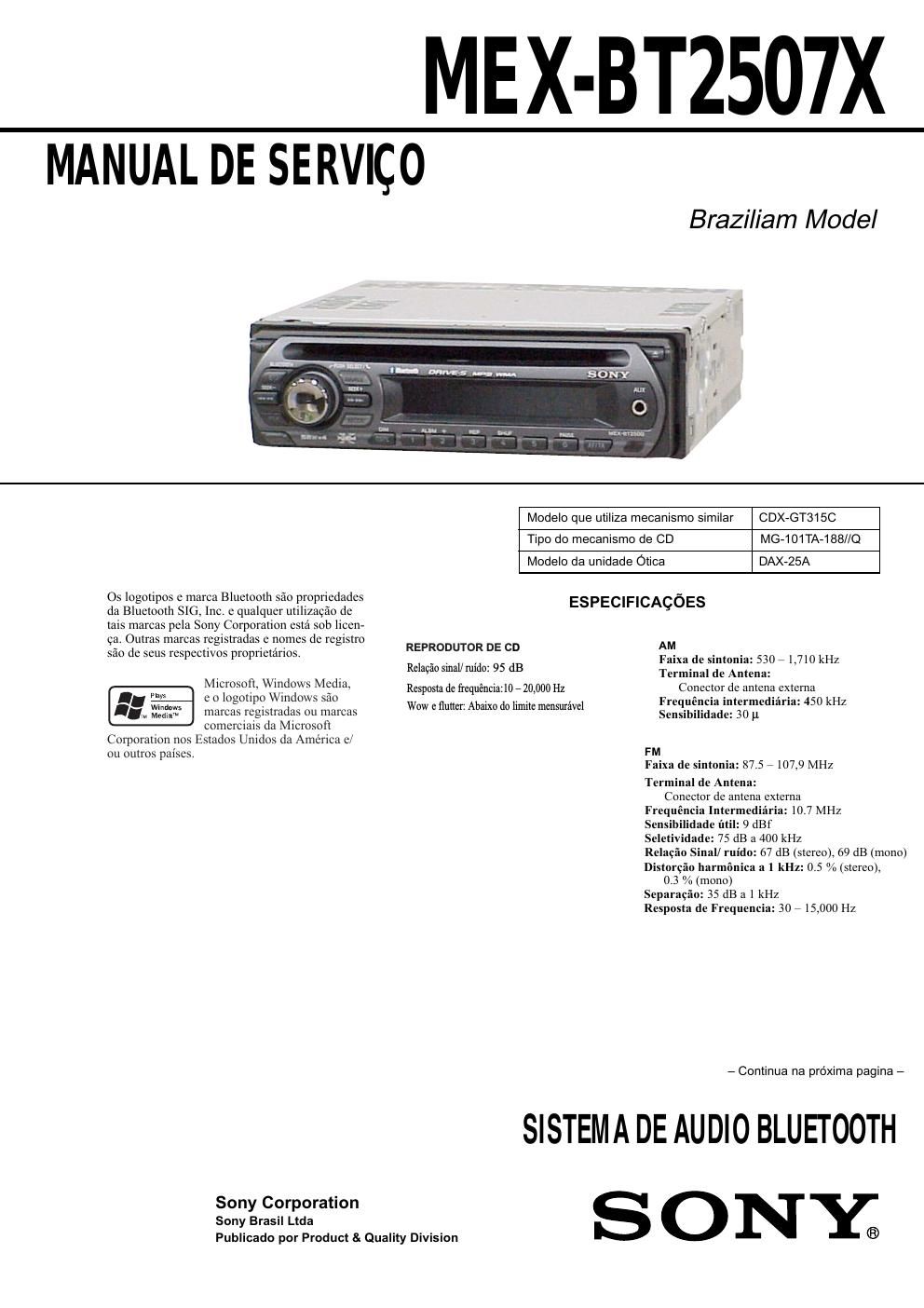

Sony mex bt 2507 x service manual
This is the 50 pages manual for sony mex bt 2507 x service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony mex bt 2507 x service manual (Ocr-read)
Page 1
2 MEX-BT2507X Notas sobre componentes do tipo chip- Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolíticos de tantalo podem ser danificados se expostos a alta temperatura. ATENÇÃO O uso dos controles ou dos ajustes ou desempenho dos proce- dimentos, outros do que aqueles especificados neste lugar po- dem resultar na exposição da radiação perigosa. Reparo de circuito flexivel - Mantenha a temperatura do ferro de solda a 270 C durante o reparo. - Evite a resoldagem no mesmo lugar mais do que três vezes. - Não force o componente durante a soldagem ou resoldagem. ATENÇÃO COM COMPONENTES DE SEGURANÇA!! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁTICOS OU 0 NA LISTA DE PEÇAS SÃO CRÍTICOS PARA SEGURANÇA. SOMENTE OS SUBSTITUA POR PEÇAS NUMÉRICAMENTE IDENTIFICADAS NESSE MA- NUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY. 0 Comunicação Wireless Sistema de comunicação: Padrão Bluetooth versão 2.0 Saida: Alimentação padrão B luetooth Classe 2 (Max. + 4 dBm ) Alcance maximo de comunicação: Linha de visão aprox. 10 m * 1 Faixa de frequência: Faixa de 2.4 GHz (2. 4000 – 2.4835 GHz) Método de modula ção: FHSS Perfis compatíveis Bluetooth * 2: A2DP (Advanced Audio Distribution Profile) AVRCP (Audio Video Remote Control Profile) HFP (Handsfree Profile) 1.0 HSP (Headset Profile) *1 A faix a atua l pod e v aria r dependen do de fatores como os obstáculos entre dispositivos, campos magné- ticos ao redor e forno de microondas, eletricidades estáticas, sensibilidades de recepção,funcionamento de antena, sistema operacional, aplicativo de software. * 2 Perfis de padrão Bluetooth indicam o propósito da comunicação Bluetooth entre os dispositivos. Amplificador Saídas : Saídas para alto falantes (conector com selo segurança ) Impedância do alto falante : 4 – 8 ohms Saída de potência máxima : 52 W × 4 (a 4 ohms) Geral Saídas: Terminal de controle de antena elétrica Entradas : Terminal de entrada da antena Terminal de entrada AUX (mini-tomada estereo) Controle de tom: Baixo ±10 dB a 100 Hz (XPLOD) Alta: ±10 dB a 10 kHz (XPLOD) Loudness: + 9 dB a 100 Hz + 5 dB a 10 kHz Alimentação : Bateria do carro de 12 V DC ( Terra negativo) Dimensões: Aprox. 178 × 50 × 179 mm ( LxAxP ) Dimensões de instalação : Aprox. 182 × 53 × 162 mm ( LxAxP ) Peso: Aprox. 1.2 kg Acessórios fornecidos : Controle Remoto: RM-X304 Peças para instalação e conexão ( 1 jogo ) Projeto e especificações técnicas sujeitas a alteração sem prévio aviso. Tecnologia de codificação de áudio MPEG Layer-3 e patentes licenciadas pela Fraunhofer IIS e Thomson. O feixe laser nesse modelo é concentrado e deve ser focado na superfície reflexiva do disco, pela lente objetiva da unidade ótic\ a. ATENÇÃO Saída de potência RMS: 23,2W x 4 ( a 4 ohms,1KHz, 10% THD, CC: 14,4V, nas quatro saídas simultaneamente. Quando observar a emissão do diodo laser, tome cuidado de estar no minimo a 30cm da lente objetiva.
Page 2
3 MEX-BT2507X ÍNDICE 1. NOTAS DE SERVIÇOS ............................................ 4 2. GERAL ........... ....................................... .......... 7 3. DESMONTAGEM 3-1. Fluxo de desmontagem ............. ................................ ...... 11 3-2. Tampa ........................................................................\ ..... 11 3-3. Bloco do Mecanismo do CD (MG-101TA-188//Q) . ...... 12 3-4. Placa da Antena ......................................................... 12 3-5. Placa principal ................ ............................................ ... 13 3-6. Placa do Servo ................... ........................................ .. 13 3-7. Sub Chassis (T) montado ..... ............................. ............. 14 3-8. Rolete montado ........... .................................. ..... 14 3-9. Chassis (OP) montado................ ............................... ..... 15 3-10. Sub alavanca de acoplamento montado . ........................ .. 15 3-11. Motor Sled montado ...................................................... 16 3-12. Seção da Unidade Ótica ...... ................................... ....... 17 3-13. Unidade ótica ........................ ......................................... 17 4. Modo de TESTE ........ ....................... .................. ..... 18 5. DIAGRAMAS 5-1. Placas de circuito impresso – Seção Principal – ............ 22 5-2. Diagrama Esquemático – Seção Principal (1/3) – ......... 23 5-3. Diagrama Esquemático – Seção Principal (2/3) – .......... 24 5-4. Diagrama Esquemático – Seção Principal (3/3) – .......... 25 5-5. Placas de circuito impresso – Seção KEY – .................. 26 5-6. Digrama Esquemático – Seção KEY – .... .................... .. 27 6. VISTA EXPLODIDAS 6-1. Seção Principal ............................................................... 32 6-2. Seção painel Frontal .............. ......................... ............... 33 6-3. Seção do Mecanismo do CD - (MG-101TA-188//Q) ... 34 7. LISTA DE PEÇAS ELÉTRICAS ......................... 35
