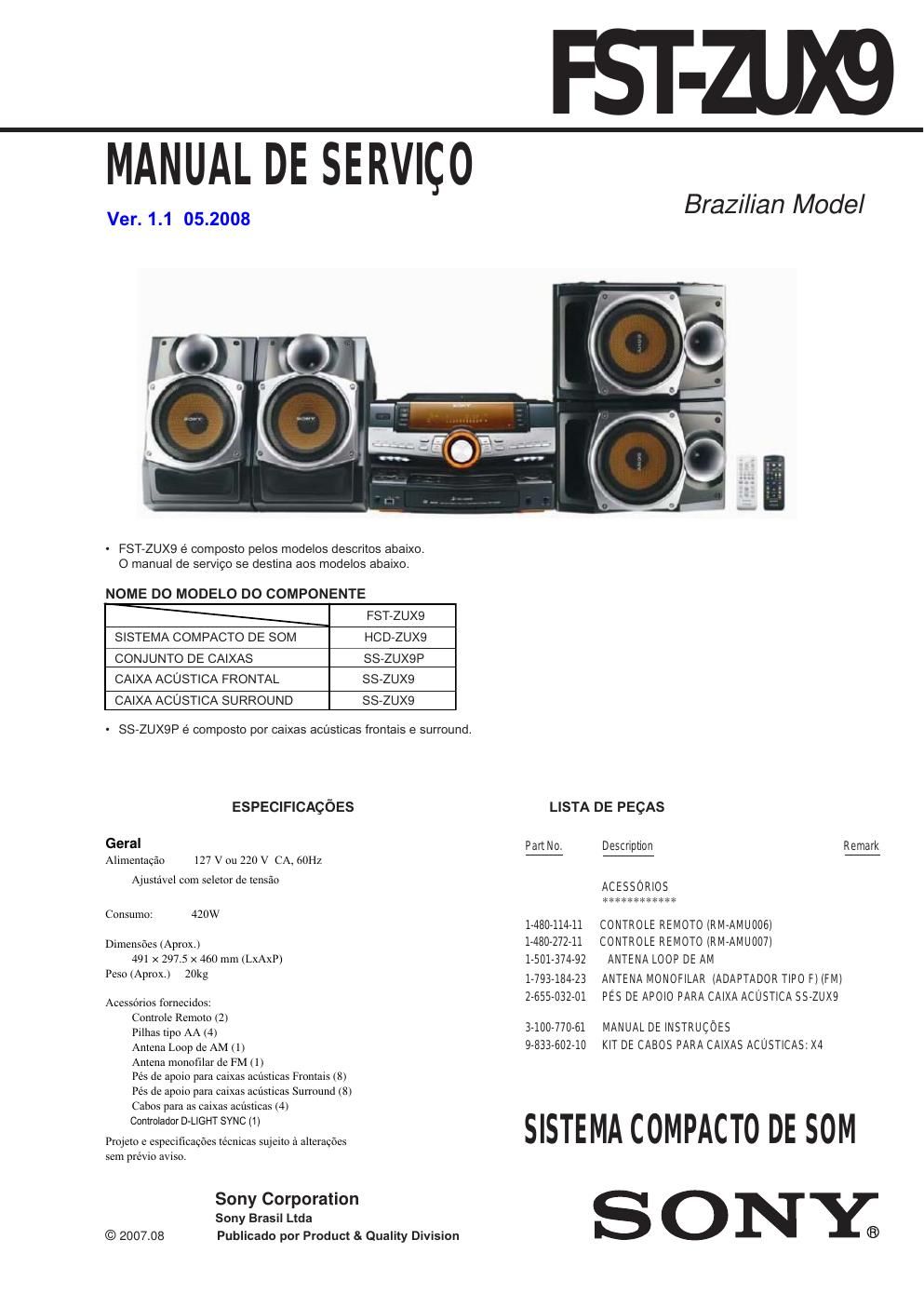

Page 1

Fsr-m

MANUAL DE SERVICO

Ver. 1.1 05.2008

- FST-ZUXB é composto pelos modelos descritos abaixo.
0 manual de servigo se destina aos modelos abaixo.

NOME D0 MODELO DO COMPONENTE

FST-ZUX9
SISTEMA COMPACTO DE SOM HCD-ZUX9
CONJUNTO DE CAIXAS SS-ZUXQP
CAIXA ACUSTICA FRONTAL SS-ZUX9
CAIXA ACUSTICA SURROUND SS-ZUX9

- SS-ZUX9P é composto por caixas acusticas frontais e surround.

ESPECIFICACOES

Gerai

Alimcnlacéo 127 V on 220 V CA, 60112

Ajustévcl com selctor de icnszio

Consumo: 420W

Dimensfies (Aprox.)
491 X 297.5 x 460 mm (LXAXP)
Peso (Approx) 20kg

Accssérios fomecidos:
Controie Remote (2)
Piihas iipo AA (4)
Antena Loop dc AM ( 1)
Antena monofilar dc FM (1)
P65 de apoio para oaixas aouslicas Fronlais (8)
Pés de apoio para caixas acusticas Surround (8)
Cabos para as oaixas aouslioas (4)
Controiador D-LIGHT SYNC (1)

Projelo c especifioacées léonicas sujcito é aileracocs
scm prévio aviso.

Sony Corporation
Sony Brasil Ltda

© 2007.08 Publicado por Product 8. Quality Division

Brazilian Model

LISTA DE PEQAS

Part No. Description Remark

ACESSORIOS
************
1-480-114-11 CONTROLE REMOTO iRM-AMUOOGi
1-480-272-11 CONTROLE REMOTO iRM-AMUOO7)
1-501-374-92 ANTENA LOOP DE AM
1-793-184-23 ANTENA MONOFiLAR (ADAPTADOR TIPO Fi (FM)
2-655-032-01 PES DE APOIO PARA CAiXA ACUSTICA ss-zux9

3-100-770-61 MANUAL DE INSTRUCOES
9-833-602-10 KIT DE CAEOS PARA CAiXAS ACUSTICAS; X4

SISTEMA COMPACTO DE SOM

SONY;

Page 2

HCD-ZUXQ

Brazilian Model

MANUAL DE SERVIQO

- HCD-ZUXQ é o amplificador, reprodutor de disco,
tape deck e sintonizador do sistem FST-ZUX9.

Modelo que utiliza Mecanismo Similar HCD-GTX88

8 ~ CD Tipo de Mecanismo do CD CDM74KF-K6BD91UR-WOD
a a0
Q Nome da Base da unidade BU-KBBD91 UR-WOD

Nome do Bloco Otico KSM-213DCP

Segéo Tape Modelo que utiliza Mecanismo Similar HCD-GTX88

ESPECIFICAQOES

Segio do Amplificador Segio do Reprodutor de disco
Os seguintes Valores foram medidos a Sistema
CA 127V ou 220V, 60 Hz Sislema de audio digital 6 disco compacto
Caixa acL'istica frontal/Surround Laser
Poténcia de saida RMS: Laser Semicondutor
220W+220W(a6§2,1kHz, (7»:770-810mn)
10% THD) Duracao da emissfio: continua
Saida do Laser
Max. 44.6 uW*
Entradas * Esta saida é o valor medido a uma
VIDEO (AUDIO IN) UR : distancia cle 200 mm da superficie da
Tensio de 250 mV, impedancia de lame objetiva da unidade ética com
47 kilohms 7 mm de abertura.
AUDIO (AUDIO IN) L/R: Resposla de frequéncia
Tensio de 450 mV, impedancia de 2 Hz - 20 kHz
47 kilohms Comprimemo da onda
MIC: 770 - 810 nm
Sensibilidade 1 mV, impedéncia de Relacao sinal ruido
10 kilohms Maior que 90 dB

faixa dinamica
Maior que 88 dB
Porta (USB) :

rConIinua na réxima a ina ,
TipoA p p g

Saidas

PHONES:
aceita fones de ouvido de 8 ohms ou mais

SISTEMA COMPACTO DE $0M

Sony Corporation S O N Y
Sony Brasil Lida ®

© 2007.08 Publicado por Product 8. Quality Division
