Sony cmt gs 10 br
This is the 77 pages manual for sony cmt gs 10 br.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony cmt gs 10 br (Ocr-read)

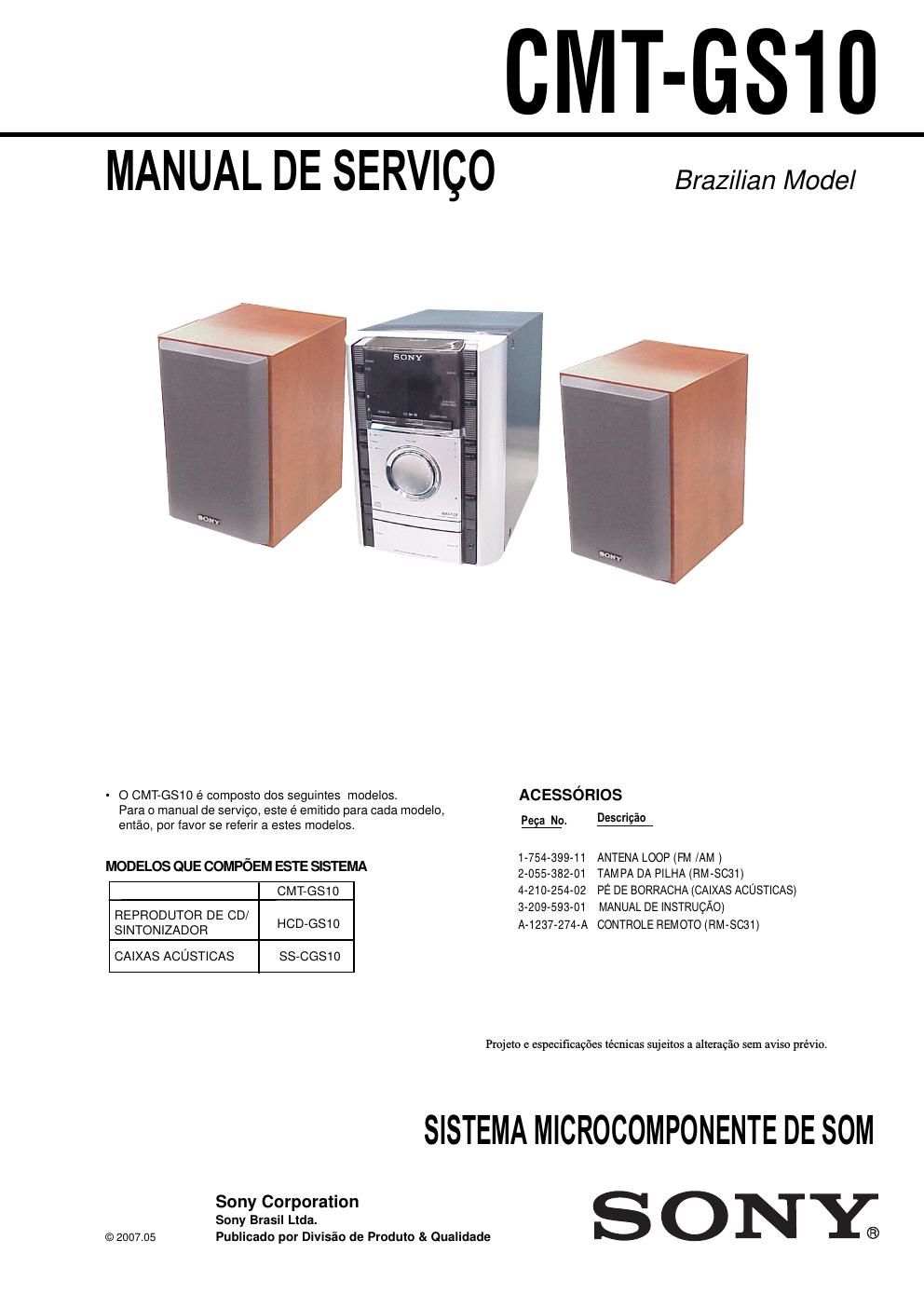

Page 1
MANUAL DE SERVIÇO Sony Corporation Sony Brasil Ltda. Publicado por Divisão de Produto & Qualidade Brazilian Model SISTEMA MICROCOMPONENTE DE SOM © 2007.05 ESPECIFICAÇÕES HCD-GS10 HCD-GS10 é a seção do amplificador, reprodutor de CD e sintonizador no CMT-GS10. Modelo que usa mecanismo similar HCD-EC55 Tipo da Unidade Base BU-K6BD90-WOD AparelhoSeção do amplifi cador Valores medidos a 127 V CA, 60 Hz Potência de saída RMS contínua (referência): 50 + 50 W (6 ohms a 1 kHz, 10% THD, 10% THD) FM estéreo, sintonizador super-heteródino de FM/AM Antena: Antena monofi lar de FM Antena loop de AM Sintonizador de FM: Faixa de sintonização: 87,5 – 108,0 MHz (passos de 100 kHz) Freqüência intermédia: 10,7 MHz Sintonizador de AM: Faixa de sintonização: 530 – 1.710 kHz (com intervalo de sinto\ nização de 10 kHz) Freqüência intermédia: 450 kHz GeralAlimentação: 127 V ou 220 V CA, 60 Hz Ajustável com seletor de tensão Consumo de energia: 110 WDimensões (L×A×P) (excluindo as caixas acústicas): Aprox. 170 × 246 × 307,5 mm Peso (excluindo as caixas acústicas): Aprox. 4,0 kg Acessórios fornecidos: Controle remoto (1)/Antena loop de AM (1)/\ Antena monofi lar FM (1)/Pilhas tipo AA (2)/Pés de apoio para as caixas \ acústicas (8) Projeto e especificações técnicas sujeitos a alteração se\ m aviso prévio. Tipo do bloco da unidade ótica KSM-213DCP Entradas AUDIO IN (minitomada estéreo): Sensibilidade 775 mV, impedância \ 22 kilohms Saídas PHONES (minitomada estéreo): Aceita fones de ouvido com uma impedância de 8 ohms ou mais SPEAKER: Aceita impedância de 6 ohms Reprodutor de CD Sistema: Sistema de áudio digital e disco compacto Propriedades do laser semicondutorDuração da emissão: Contínua Saída laser*: Inferior a 44,6µW * Esta saída é o valor medido a uma distância de 200 mm da superf\ ície da lente da unidade óptica com 7 mm de abertura. Resposta de freqüência: 20 Hz – 20 kHz Relação sinal-ruído: Mais de 90 dB Faixa dinâmica: Mais de 90 dB Rádio Caixas acústicas Sistema: Full Range, 12 cm de diâmetro, tipo cone Impedância nominal: 6 ohms Dimensões (L×A×P): Aprox. 160 × 246 × 211 mm Peso: Aprox. 1,9 kg cada caixa
Page 2
3 HCD-GS10 ÍNDICE 1. NOTAS DE SERVIÇO .................................................. 4 2. GERAL ..............................................................................5 3. DESMONTAGEM 3-1. Procedimento da desmontagem........................................ 7 3-2. Painel lateral direito (D) e painel lateral esquerdo (E) .............. .........8 3-3. Painel superior........................................................................\ .8 3-4. Painel frontal montado..............................................................9 3-5. Placa PAINEL ..................................................................9 3-6. Placa HP, Placa AUX ...................................................10 3-7. Ventilador DC ...................................................................10 3-8. Placa principal....................................................................11 3-9. Placa REG, Placa Fixa Cabo...............................................11 3-10. Cabo AC .........................................................................\ ...12 3-11. Mecanismo de CD ....................................................................12 3-12. Placa AMP .........................................................................13 3-13. Placa PT, Transformador de força.........................................13 3-14. Correia........................................................................\ ..........14 3-15. Unidade ótica (KSM-213DCP), Placa BD90 .....................15 4. MODO DE TESTE..... ...............................................................16 5. AJUSTES ELÉTRICOS .............................................................18 6.DIAGRAMAS 6-1. Diagrama em blocos - Seção BD/DRIVER -..................21 6-2. Diagrama em blocos - Seção TUNER -..........................22 ATENÇÃO COM OS COMPONENTES DE SEGURANÇA! COMPONENTES IDENTIFICADOS COM A MARCA 0 OU TRACEJADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁTICOS E NA LISTA DE PEÇAS SÃO CRÍTICOS PARA A SEGURANÇA. SUBSTITUA ESTES COMPONENTES SOMENTE COM PEÇAS SONY NUMERICAMENTE IDENTIFICADAS NESSE MANUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY. 6-3. Diagrama em blocos - Seção PRINCIPAL -......................23 6-4. Placa de circuito impresso- Placa BD90 -......................24 6-5. Diagrama esquemático- Placa BD90 -.........................25 6-6. Placas de circuito impresso - Placa PRINCIPAL, Placa REG -....................................26 6-7. Diagrama esquemático - Placa PRINCIPAL (1/2), Placa REG -............................27 6-8. Diagrama esquemático- Placa PRINCIPAL (2/2) -...............28 6-9. Placa de circuito impresso- Placa AMP -.......................29 6-10. Diagrama esquemático - Placa AMP -..........................30 6-11. Placas de circuito impresso - Placa PAINEL, Placa KEY (AEP) -......................31 6-12. Diagrama esquemático - Placa PAINEL, Placa KEY (AEP) -......................32 6-13. Placas de circuito impresso - Placa AUX, Placa HP -.........................................33 6-14. Diagrama esquemático - Placa AUX, Placa HP -.........................................33 6-15. Diagramas em blocos - IC's -..........................................34 6-16. Descrição das funções dos pinos do IC's -...................35 7. VISTAS EXPLODIDAS 7-1. Seção Geral........................................................................40 7-2. Seção Painel Frontal ............................................................41 7-3. Seção Chassis .....................................................................42 7-4. Seção Mecanismo de CD .................................................................43 8. LISTA DE PEÇAS ELÉTRICAS .................................. 44 Placas de cicuito impresso, diagramas esquemáticos e listas de peças eletricas são alterados.Veja HISTÓRICO DE REVISÕES para detalhes, na ú\ ltima página. Man ual d e Servi ço Original SUPLEMENTO-1 Nome da placa sufix o sufixo Placa PRINCIPAL (REG) -11, -12 -13 Placa PAINEL (KEY) -11 -12, -13 Placa BD90 Todos Outros -11 to -13 Placa PT AEP, RU AR, E2, SP Todos os sufixos Todos os sufixos 9. SUPLEMENTO-1 ..........................................................53
