Sony cfd v 34 l service manual

This is the 35 pages manual for sony cfd v 34 l service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 35
sony cfd v 34 l service manual

Extracted text from sony cfd v 34 l service manual (Ocr-read)

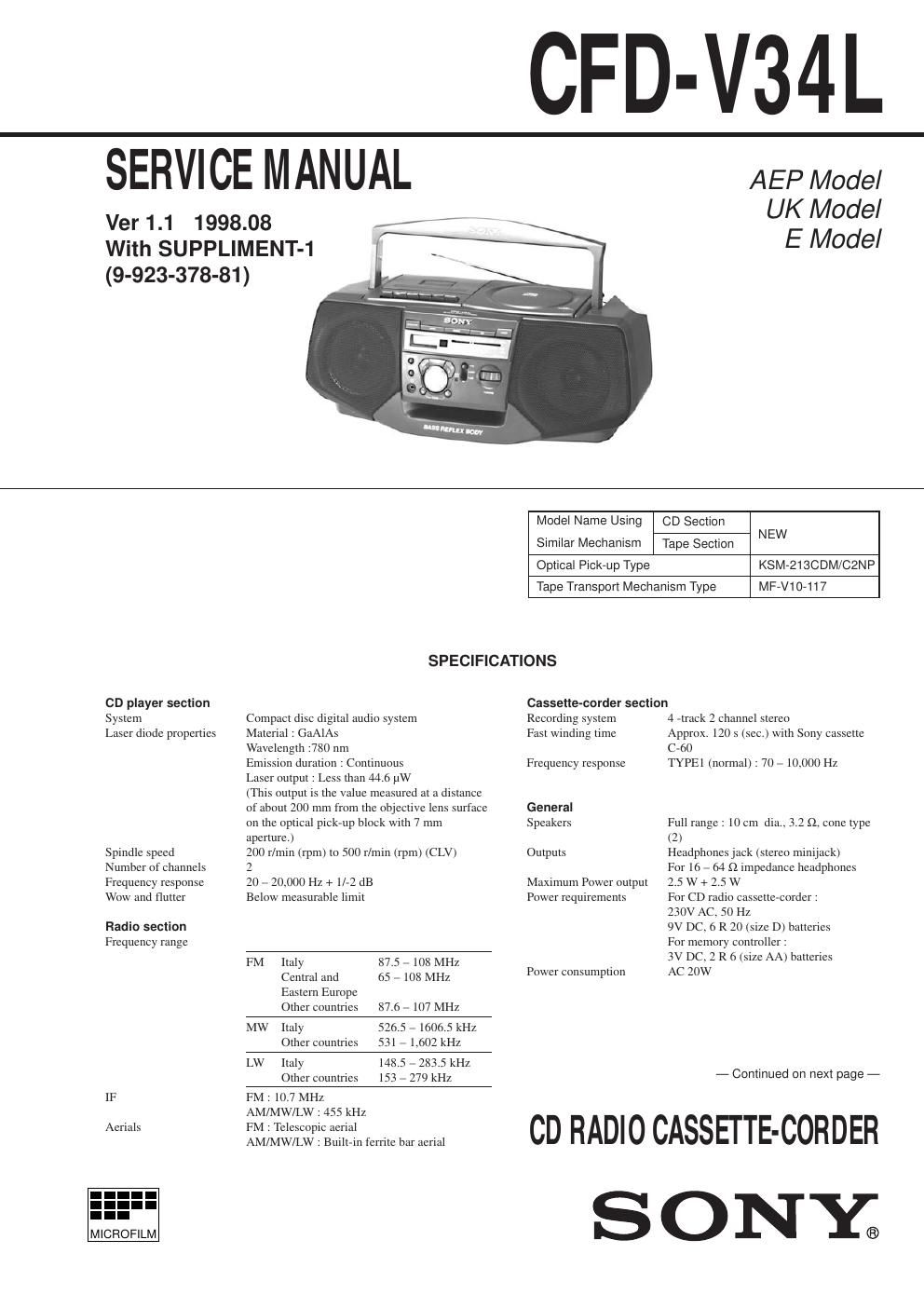

Page 1

Ñ 2 Ñ Battery life For CD radio cassette-corder: FM recording Sony R20P : approx. 13.5 h Sony alkaline LR20 : approx. 19 h Tape playback Sony R20P : approx. 7.5 h Sony alkaline LR20 : approx. 15 h CD playback Sony R20P : approx. 2.5 h Sony alkaline LR20 : approx. 6 h Dimensions Approx. 425 ´ 160 ´ 246 mm (w/h/d) (16 3/4 ´ 6 3/8 ´ 9 3/4 inches) (incl. projecting parts) Mass Approx. 4.2 kg (9 lb. 4 oz) (incl. batteries) Supplied accessories AC power cord (1) Remote controller (1) Design and specifications are subject to change without notice. Optional accessories Sony MDR headphones series TABLE OF CONTENTS 1. SERVICE NOTES ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááááááá 3 2. GENERAL ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááááááááááááááááááááá 4 3. DISASSEMBLY 3-1. Front Cabinet, Control (1) Board, Control (2) Board, Headphones Board ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááááááááá 9 3-2. Upper Cabinet ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááááááááááááááááá 9 3-3. Optical Pick-up ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááááááááááááá 10 3-4. Mechanism Deck, Rec sw Board, Main Board, Power Board, Primary Board, Batt Board áááááááááááááááááááááááá 10 4. ADJUSTMENTS 4-1. Mechanical Adjustment ááááááááááááááááááááááááááááááááááááááááááááááááááá\ á 11 4-2. Electrical Adjustment ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááá 11 4-3. Tuner Section ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááááááááááááááá 12 4-4. Reference ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááááááááááááááááááááá 15 5. DIAGRAMS 5-1. Circuit Board Location ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áá 17 5-2. IC Pin Function ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááááááááááá 18 5-3. Block Diagram ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááááááááááááá 20 5-4. Printed Wiring Board ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááá 23 5-5. Schematic Diagram Ð Tuner/System Section Ð áááááááááááááááá 27 5-6. Schematic Diagram Ð Power Section Ð áááááááááááááááááááááááááááá 31 5-7. Schematic Diagram Ð CD Section Ð ááááááááááááááááááááááááááááááááá 35 5-8. IC Block Diagrams ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááááááá 38 6. EXPLODED VIEWS 6-1. Front Cabinet Section ááááááááááááááááááááááááááááááááááááááááááááááááááá\ áááá 39 6-2. Upper Cabinet Section ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááá 40 6-3. Rear Cabinet Section ááááááááááááááááááááááááááááááááááááááááááááááááááá\ ááááá 41 6-4. Mechanism Deck Setion (1) (MF-V10-117) áááááááááááááááááááá 42 6-5. Mechanism Deck Setion (2) (MF-V10-117) áááááááááááááááááááá 43 6-6. Optical Pick-up Section (KSM-213CDM/C2NP) áááááááááááá 44 7. ELECTRICAL PARTS LIST ááááááááááááááááááááááááááááááááááááááá 45 SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK ! OR DOTTED LINE WITH MARK ! ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY.
