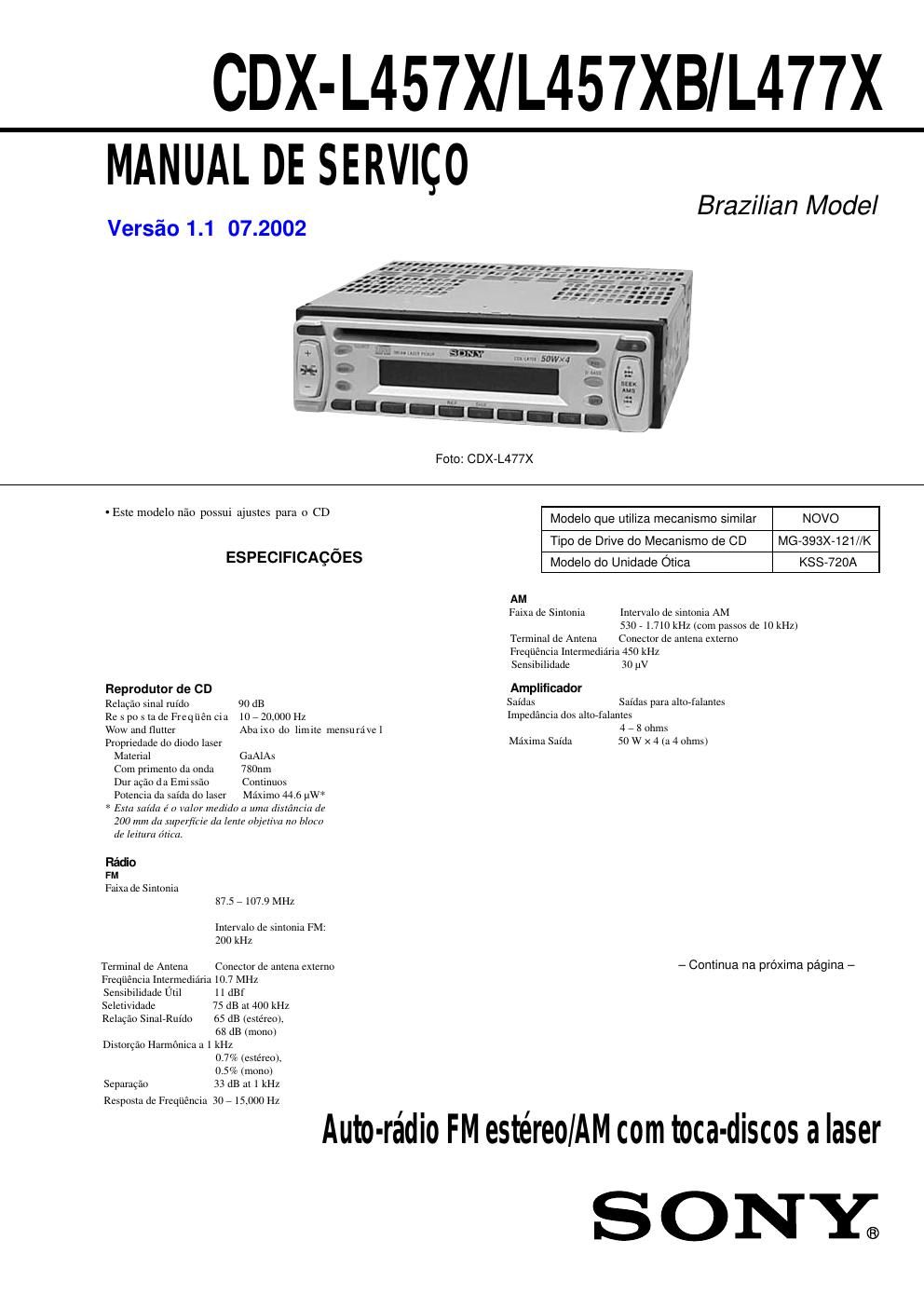

Sony cdx l 457x l457xb l477x ver 1 1
This is the 47 pages manual for sony cdx l 457x l457xb l477x ver 1 1.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony cdx l 457x l457xb l477x ver 1 1 (Ocr-read)
Page 1
2 optical pick-up bloc k semi-fixed resistor GeralSaídas Saídas de áudio Controle para antena elétrica Controle de tonalidade Graves ±9 dB at 100 Hz Agudos ±9 dB at 10 kHz Alimentação Bateria de automóvel 12V DC (terra negativo) Dimensões Aprox. 178 × 50 × 176 mm (L x A x P) Dimenção para montagem Aprox. 182 × 53 × 161 mm (L x A x P) Peso Aprox. 1.2 kg Acessórios Fornecidos Acessório para instalação e conexã\ o (1 jogo) Estojo para painel frontal (1) Controle remoto RM-X115(L477X) Acessórios opcionais Controle remoto RM-X115(L457X) ( L x A x P ) Nota Este aparelhonão pode ser conectado a um preamplificador digital ou a um equalizador. Note (L450X/L470X)This unit cannot be connected to a digital preamplifier or an equalizer. Projeto e especificações sujeitos a alterações sem prévia comunicação. ATENÇÃO COM COMPONENTES DE SEGURANÇA !! COMPONENTES IDENTIFICADOS COM A MARCA 0 NA LISTA DE PEÇAS OU NO ESQUEMA ELÉTRICO SÃO CRÍTICOS PARA A SEGURANÇA . SOMENTE OS SUBSTITUA POR COMPONEN- TES COM O NÚMERO DE IDENTIFICAÇÃO SONY, INDICANDO NESTEMANUAL OU EM SUPLEMENTO PUBLICADO PELA SONY. NOTAS DE SERVIÇO NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA O diodo laser na unidade ótica é sensível a descargas eletrostáticas, podendo vir a ser danificado por descargas causadas por roupas ou mesmo pelo corpo humano. Durante o reparo,tenha cuidado pa- ra não causar danos à unidade devido as descargas eletrostáticas e siga corretamente os procedimentos descritos neste manual para execução de reparos e a troca de componentes. As placas de circuito impresso são facilmente danificadas, tenha muito cuidado ao manuseá-las . NOTAS SOBRE A VERIFICAÇÃO DA EMISSÃO DO LASER O feixe laser neste modelo é concentrado e deve ser focado na super- fície refletiva do disco, pela lente objetiva da unidade ótica. Quando observar a emissão do diodo laser, tome o cuidado de estar no mínimo a 30 cm da lente objetiva. Notas sobre reposição de componentes Chip - nunca reutilise um componente Chip. - Informamos que os capacitores de tantalum são sensíveis a exposição a altas temperaturas . ATTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ!! LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY. If the optical pick-up block is defective, please replace the whole optical pick-up block. Never turn the semi-fixed resistor located at the side of optical pick-up block. CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. CDX-L45 7X /L457XB /L477X This product is classified as a CLASS 1 LASER PRODUCT. This label is located on the bottom of the chassis. This label is located on the drive unit's internal chassis. When replacing the chassis (T) of mechanism deck which have the CAUTION LABEL attached, please be sure to put a new CAUTION LABEL (3-223-913-11) to the chassis (T). US/Canadian/E model:
Page 2
3 ÍNDICE 1. GERAL 2. DESMONTAGEM 2-1. Sub Pa inel Montado .............................................................. 9 2-2. Bloco de Mecanismo do CD ............................................ 10 2-3. Placa Principal .................................................................... 10 2-4. Dissipador .................................................... ....................... 1 1 2-5. Sub Chassis (T) Montado................................... ................. 1 1 2-6. Seção de Alavanca ................................................. ............ 12 2-7. Placa de Servo .................................................................... 12 2-8. Rolete Montado .............. .................................................... 13 2-9. Bloco Suspenso Montado .................................................. 13 2-10. Bloco de Unidade Ótica .................................................. 14 3. AJUSTES ELÉTRICOS ................................................ 15 4. DIAGRAMAS 4-1. Descrição de Pinos do IC ................................................ 17 4-2. Diagrama em Bloco –Seção CD–.................................... 19 4-3. Diagrama em Bloco –Seção Tuner – ................................. 20 4-4. Diagrama em Bloco –Seção Display– ............................... 21 4-5. Localização das Placas ...... ................................................ 21 4-6. Placa de Circuito Impresso – Seção Mecanismo do CD – . 22 4-7. Diagrama Esquemático –Seção Mecanismo do CD – ........ 24 4-8. Placa de Circuito Impresso –Seção Principal – .................. 25 4-9. Diagrama Esquemático –Seção Principal (1/2)– ............... 26 4-10. Diagrama Esquemático –Seção Principal (2/2)– ............... 27 4- 11. Placa de Circuito Impresso –Seção Display – ................... 28 4-12. Diagrama Esquemático –Seção Display –.......................... 29 5. VISTA EXPLODIDA 5-1. seção Chassis .................................. ................................. 32 5-2. Seção Painel Frontal ........................................................ 33 5-3. Seção Mecanismo do CD (1) ............................................ 34 5-4. Seção Mecanismo do CD (2) ............................................ 35 5-5. Seção Mecanismo do CD (3) ............................................ 36 6. LISTA DE PEÇAS ELÉTRICAS ............................. 37 CDX-L457X/L457XB/L477X
