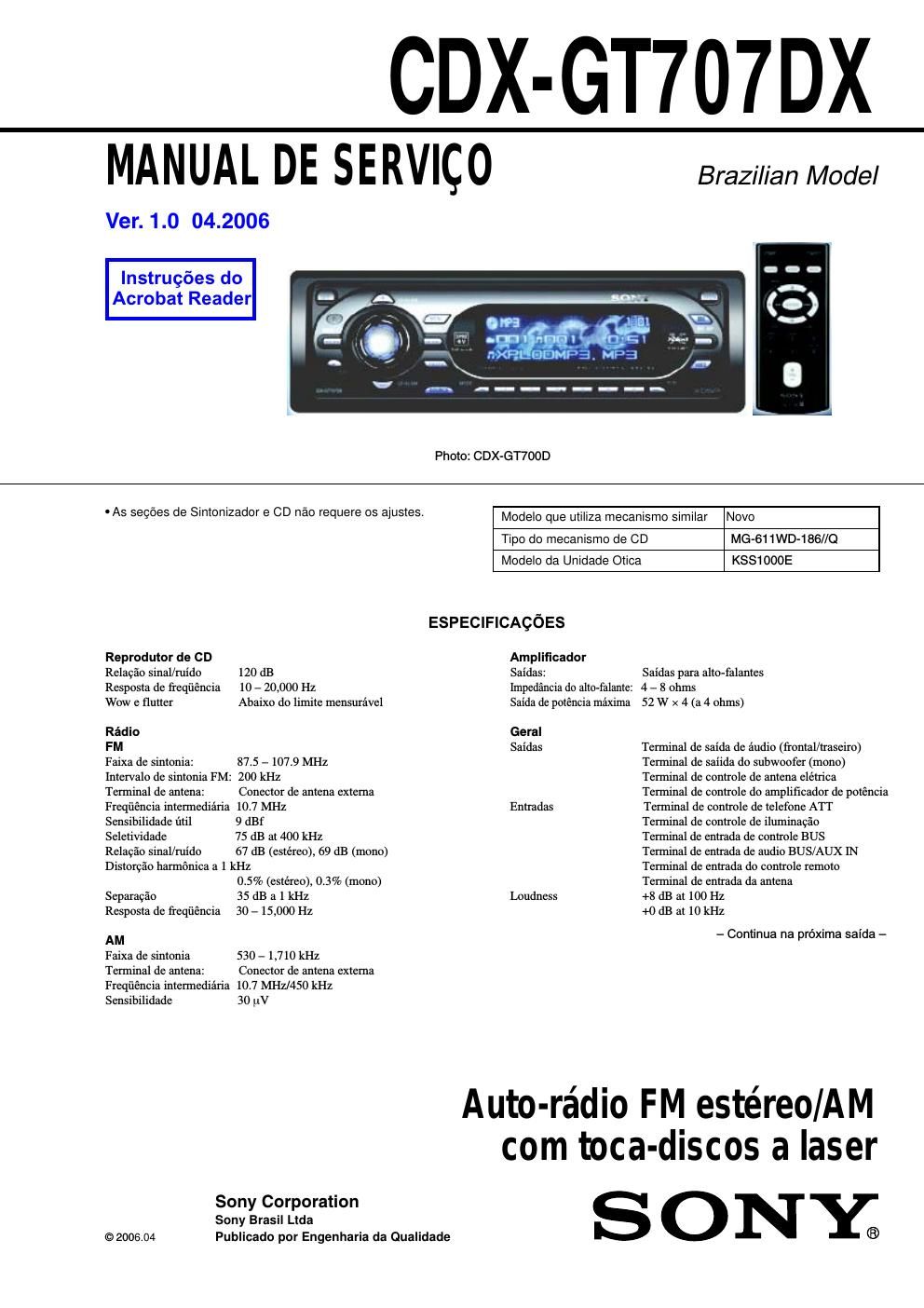

Page 1

CDX-GT707DX

MA N UAL DE SE RVIC 0 Brazilian Model

Ver. 1.0 04.2006

Instrugées do
Acrobat Reader

Photo: CDX-GT700D

-As segoes de Sintonizador e CD néo requere as alustes. Modelo que utiliza mecanismo similar Novo

Tipo do mecanismo de CD MG-611WD-18GI/Q
Modelo da Unidade Otica KSS1000E

ESPECIFICAQOES

Reprodutor de CD Amplificador

Relacao sinal/ruido 120 dB Saidas: Saidas para alto-falames

Resposta de freqfiéncia 10 - 20,000 Hz Impedancia do allo-falante: 4 - 8 ohms

Wow e flutter Abaixo do limite mensuravel Saida de poténcia maxima 52 W x 4 (a 4 ohms)

Radio Geral

FM Saldas Terminal de saida de audio (frontal/Ltaseiro)

Faixa de sintonia: 87.5 - 107.9 MHz Terminal de saiida do subwoofer (mono)

Intervalo de sintonia FM: 200 kHz Terminal de controle de antena elétrica

Terminal de antena: Conector de antena externa Terminal de eontrole do amplificador de poténcia

Freqfiéncia intermediaria 10.7 MHz Enrradas Terminal de controle de telefone ATT

Sensibilidade mil 9 dBf Terminal de controle de ilrrminaoao

Seletividade 75 dB at 400 kHz Terminal de enrrada de controle BUS

Relacao sinal/ruido 67 dB (estéreo), 69 dB (mono) Terminal de entrada de audio BUS/AUX 1N

Distoreao harmonica a 1 kHz Terminal de entrada do controle remoto
0.5% (eslereo), 0.3% (mono) Terminal de entrada da antena

Separaoéo 35 dB 3 1 kHz Loudness +8 dB at 100 Hz

Resposta de freqfiéncia 30 - 15,000 Hz +0 dB at 10 kHz

AM - Continua na préxima saida -

Fajxa de sintonia 530 - 1,710 kHz

Terminal de antena: Conector de antena externa

Freqfiéncia intermediaria 10.7 MHz/450 kHz

Sensibilidade 30 .mV

Auto-rédio FM estéreo/AM
com toca-discos a laser

Sony Corporation
Sony Brasil Lida
© 2006.04 Publicado por Engenharia da Oualidade ®
