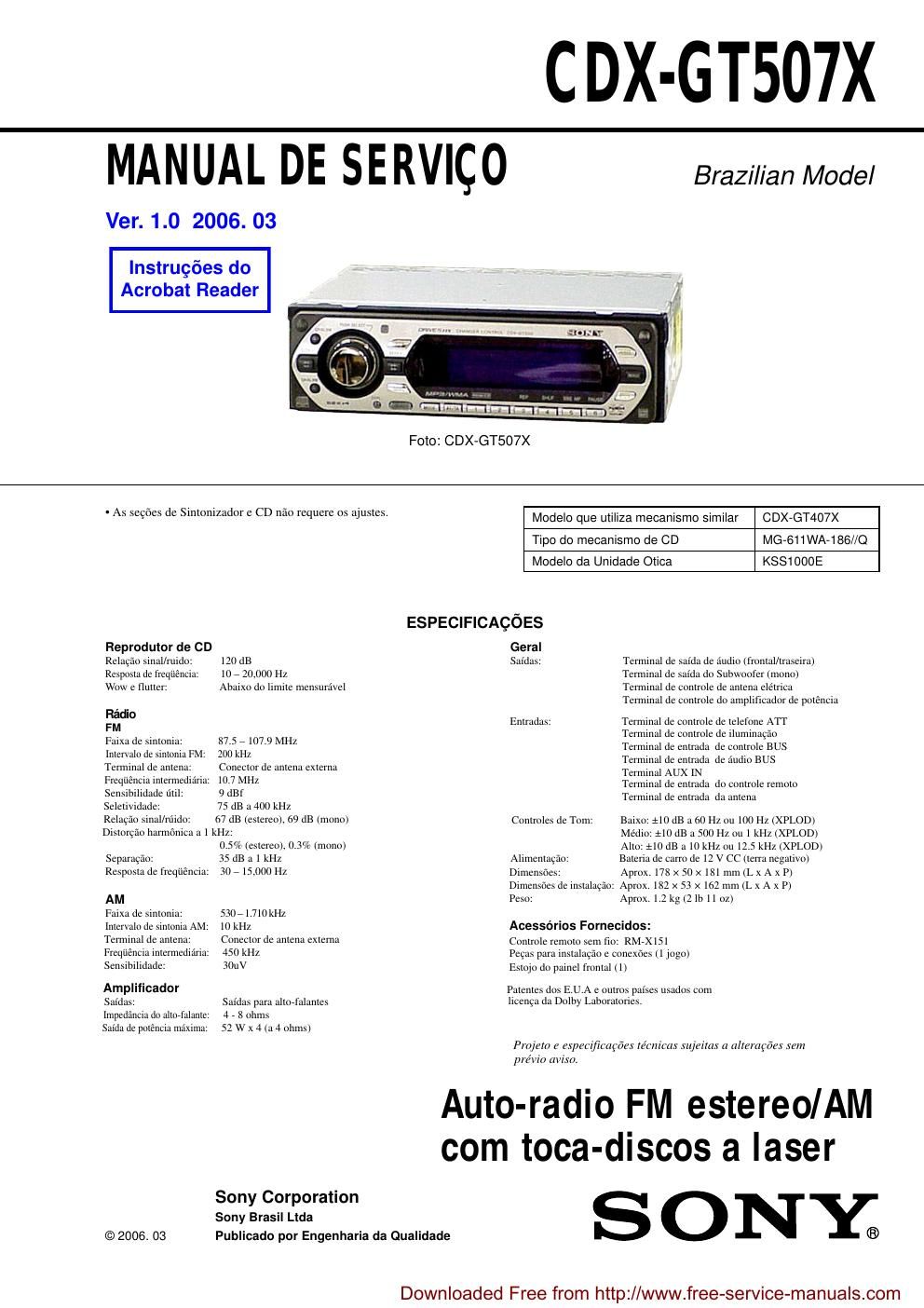

Sony cdx gt 507 x service manual
This is the 63 pages manual for sony cdx gt 507 x service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony cdx gt 507 x service manual (Ocr-read)
Page 1
2 CDX-GT507X NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA O diodo laser da unidade óptica é sensível a descargas eletroes\ táticas podendo vir a ser danificado por descargas causadas por roupas ou mesmo pelo corpo humano. Durante o reparo tenha cuidado pa- ra não causar danos a unidade, devido a cargas eletroestáticas e s\ iga corretamente os procedimentos descritos nesse manual para a exe- cução de reparos e troca de componentes. As placas de circuito impresso são facilmetne danificadas, tenha cuidado ao manusea-las. NOTAS SOBRE A EMISSÃO DO DIODO LASER O feixe laser nesse modelo e concentrado e deve ser focado na super- fície reflexiva do disco, pela lente objetiva da unidade óptica. Q\ uan- do observar a emissão do diodo laser, tome o cuidado de estar no mínimo a 30 cm da lente objetiva.Se a unidade óptica estiver danificada, por favor troque todo o bloco da unidade óptica. Nunca gire o trimpot localizado na lateral da unidade óptica. unidede ótica semi-fixed resistor NOTAS DE SERVIÇOS ATENÇÃO COM OS COMPONENTES DE SEGURANÇA!! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁTICOS OU NA LISTA DE PEÇAS SÃO CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBSTITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS NESSE MA- NUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY. ATENÇÃO O uso dos controles ou dos ajustes ou desempenho dos procedi- mentos outos do que aqueles especificados neste lugar podem resultar na exposição da radiação perigosa. Notas sobre componentes do tipo chip - Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolíticos de tantalo podem ser danificados se expostos a altas temperaturas. DISCOS DE TESTE Este aparelho reproduz CD-R e CD-ROM discs. Os seguintes discos de teste tevem ser usados para testar a capacidade: CD-R test disc TCD-R082LMT (Part No. J-2502-063-1) CD-RW test disc TCD-W082L (Part No. J-2502-063-2) Downloaded Free from http://www.free-service-manuals.com
Page 2
3 CDX-GT507X -SOLDA SEM CHUMBO Placas que exigem o uso de solda sem chumbo são impressas com a marca LF indicando que a solda não contém chumbo. (Atenção: Algumas placas de circuito impresso não podem ter es\ sa marca devido ao seu tamanho reduzido.) : IDENTIFICAÇÃO DA SOLDA SEM CHUMBO A solda livre de chumbo tem as seguintes caracteristicas: - Derrete a uma temperatura 40°C maior que a solda comum. Ferros de solda comuns podem ser usados mas a ponta tem que ser aplicada por um tempo maior. Ferros de solda com regulagem de temperatura devem ser justado no valor de 350 °C. Atenção: A impressao da placa (trilhas de cobre) pode se soltar se a ponta permanecer por muito tempo. Tenha cuidado! - É mais viscosa A solda livre de chumbo é mais viscosa (flui com menor faci- lidade) que a solda comum, portanto tenha cuidado com as pontes de solda, especialmente entre os pinos de IC's. - Pode ser utilizada com solda comum É melhor usar apenas solda sem chumbo mas este tipo também pode ser adicionado a solda comum. - CD Playback: Voce pode reproduzir CD-DA ((que tambem contenham CD TEXT* 1), CD-R/CD-RW (arquivos MP3 WMA fque tambem contenham Multi Session e ATRAC CD (formato ATRAC3 e ATRAC3plus). Tipo de discos Logotipo CD-DA MP3 WMA A TRAC CD *1 Disco CD TEXT e um CD-DA que contém informações como o nome do disco, do artista e da faixa. CABO DE EXTENSÃO E POSIÇÃO DE SERVIÇO Quando for consertar este aparelho, conecte o jig (cabo de extensão)\ conforme ilustrado a seguir. - Conecte a placa PRINCIPAL (CN400) e a placa SERVO (CN2) com o cabo de extensão (Part No. J-2502-076-1). PLACA DE SERVOCN2 PLACA PRINCIPAL CN350 J-2502-076-1 Downloaded Free from http://www.free-service-manuals.com
