Extracted text from sony cdx gt 417ux (Ocr-read)

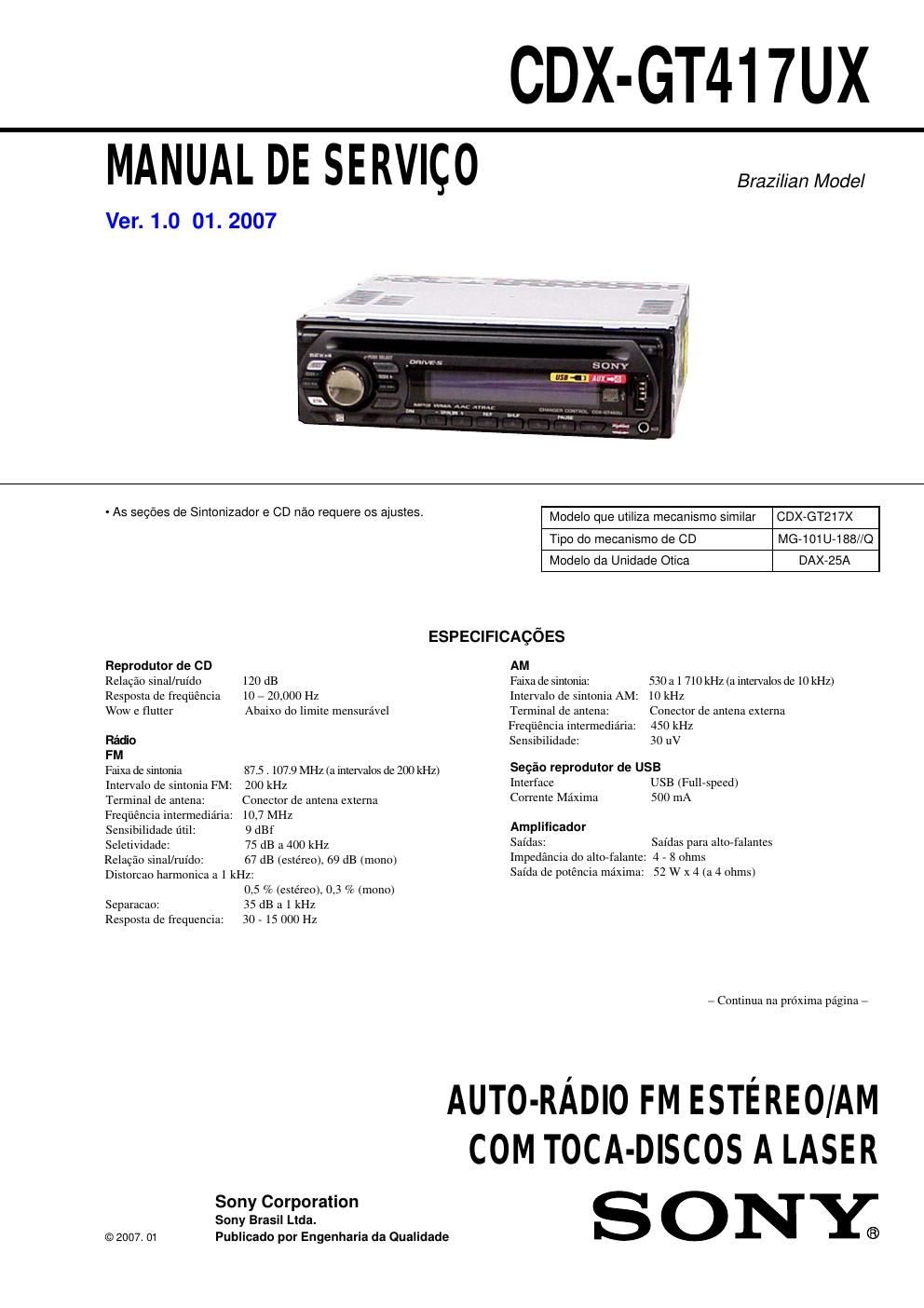

Page 1
2 CDX-GT417UX ATENÇÃO COM OS COMPONENTES DE SEGURANÇA!! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁ TICOS OU NA LISTA DE PEÇAS SÃO CRÍ TICOS PARA A SEGURANÇA. SOMENTE OS SUBSTITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS NESSE MA-NUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY. NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA O diodo laser da unidade ó ptica e sensível a descargas eletroestáticas podendo vir a ser danificado por descargas causadas por roupas ra nã o causar danos a unidade, devido a cargas eletroestáticas e siga corretamente os procedimentos descritos nesse manual para a exe- cução de reparos e troca de componentes. As placas de circuito impresso são facilmetne danificadas, tenha cuidado ao manusea-las. NOTAS SOBRE A EMISSÃ O DO DIODO LASER O feixe laser nesse modelo é concentrado e deve ser focado na super- fí cie reflexiva do disco, pela lente objetiva da unidade óptica. Quan- do observar a emissão do diodo laser, tome o cuidado de estar no mínimo a 30 cm da lente objetiva. Se a unidade ó ptica estiver danificada, por favor troque todo o bloco da unidade ó ptica. Nunca gire o trimpot localizado na lateral da unidade ó ptica. NOTAS DE SERVIÇOSATENÇÃO O uso dos controles ou dos ajustes ou desempenho dos procedi- mentos outros do que aqueles especificados neste lugar podem resultar na exposição da radiação perigosa. Geral Saída: Terminal de controle de antena elé trica Entradas: Terminal de entrada da antena Tomada de entrada AUX (mini-tomada estéreo) Controles de tom: Graves: ±10 dB a 60 Hz Agudos: ±10 dB a 10 kHz Alimentação: 12 V CC bateria de carro (terra \ negativo) Dimensões: Aprox. 178 × 50 × 179 mm (LxAxP) Componentes de instalação e conexão (1) Dimenções de Instalação Aprox. 182 × 53 × 162 mm (LxAxP) Peso Aprox. 1.2 kg Acessórios fornecidos: Projeto e especificações té cnicas sujeitas a alterações sem pré vio aviso. unidede ótica semi-fixed resistor Notas sobre componentes do tipo Chip - Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolí ticos de tântalo podem ser danificados se expostos a altas temperaturas. DISCOS DE TESTE Favor utilizar seguintes discos de teste para verificação do CD. YDES-18 (Part No. 3-702-101-01) PATD-012 (Part No. 4-225-203-01) Controle remoto sem fio: RM-X151 ou mesmo pelo corpo humano. Durante o reparo tenha cuidado pa- Terminal de saída de áudio (frontal/ traseira) Terminal de controle do amplificador de potê ncia Terminal de entrada de controle BUS Terminal de entrada de audio BUS Medio: + 10 dB a 1 kHz (XPLOD) - Tampa do dispositivo USB
Page 2
3 CDX-GT417UX -SOLDA SEM CHUMBO Placas que exigem o uso de solda sem chumbo são impressas com a marca LF (lead free) indicando que a solda nã o contem chumbo. (Atenção: Algumas placas de circuito impresso nã o podem ter essa marca devido ao seu tamanho reduzido.) : IDENTIFICACAO DA SOLDA SEM CHUMBO A solda livre de chumbo tem as seguintes características: - UDerrete a uma temperatura 40°C maior que a solda comum. Ferros de solda comuns podem ser usados mas a ponta tem que ser aplicada por um tempo maior. Ferros de solda com regulagem de temperatura devem ser ajusta- do no valor de 350°C. Atenção: A impressao da placa (trilhas de cobre) pode se sol- tar se a ponta permanecer por muito tempo. Tenha cuidado! - É mais viscosa A solda livre de chumbo é mais viscosa (flui com menor faci- lidade) que a solda comum, portanto tenha cuidado com as pontes de solda, especialmente entre os pinos de IC's. - Pode ser utilizada com solda comum É melhor usar apenas solda sem chumbo mas este tipo também pode ser adicionado a solda comum. PLACA DE SERVOCN2 PLACA PRINCIPAL CN350 J-2502-076-1 CABO DE EXTENSÃO E POSIÇÃO DE SERVIÇ O Quando for consertar este aparelho, conecte o jig (cabo de extensã o) conforme ilustrado a seguir. - Conecte a placa PRINCIPAL (CN350) e a placa SERVO (CN2) com o cabo de extensã o (Part No. J-2502-076-1). - REPRODUÇÃO DO CD Pode ser reproduzido CD-DA (tambem contendo CD TEXT*), CD-R/ CD-RW (ARQUIVOS MP3/WMA/AAC tambem contendo Multi Session) e ATRAC CD (formatos ATRAC3 e ATRAC3plus). Tipo de discos Logotipo CD-DA MP3 WMA AAC A TRAC CD *Disco CD TEXT e um CD-DA que conté m informações como o nome do disco, do artista e da faixa.
