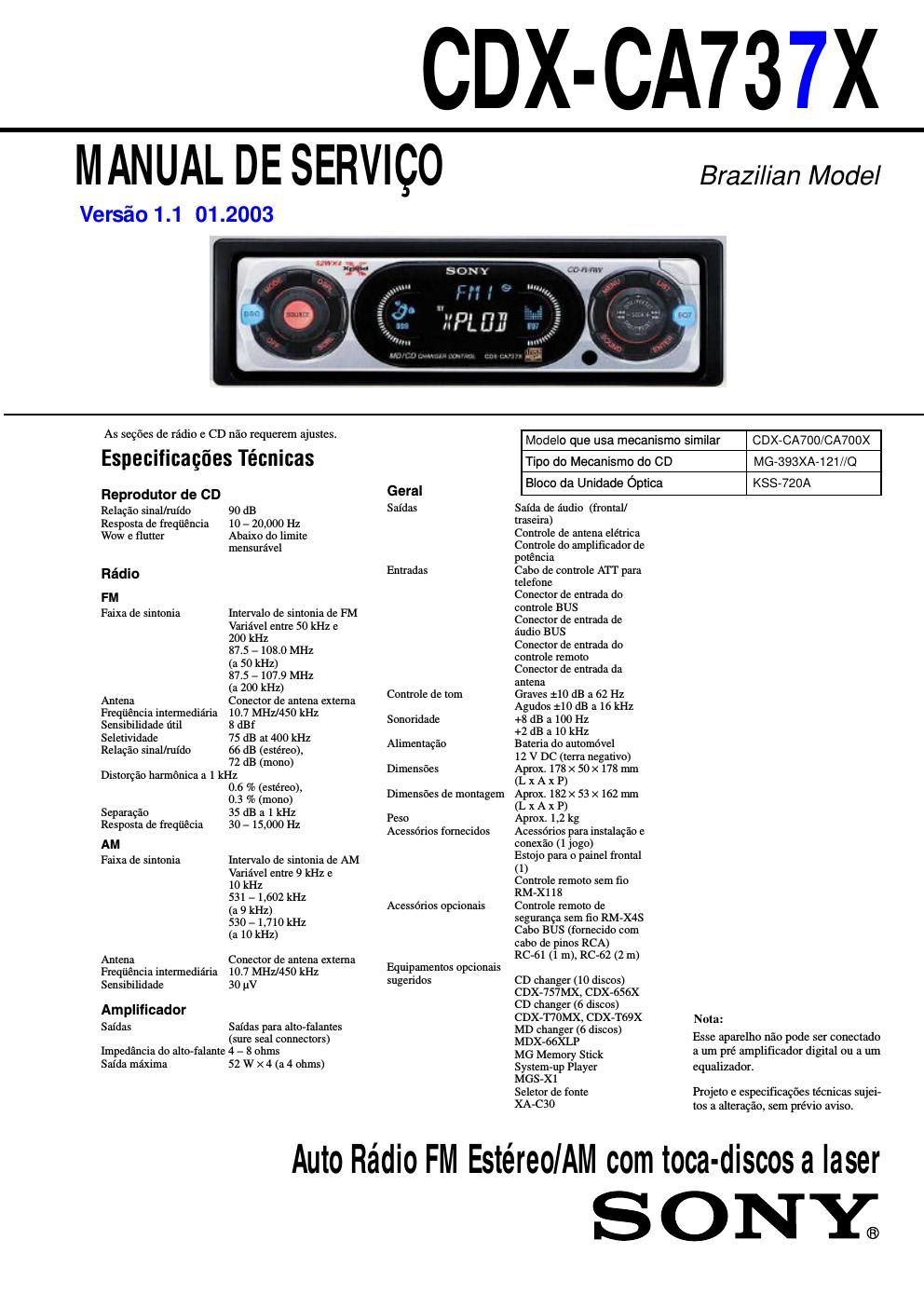

Sony cdx ca 737x ver 1 1
This is the 46 pages manual for sony cdx ca 737x ver 1 1.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sony cdx ca 737x ver 1 1 (Ocr-read)
Page 1
2 CDX-CA737X blo co da unidad e óp tica tr impo t NOTAS DE SERVIÇO NOTAS SOBRE O MANUSEIO DA UNIDADE ÓPTICA O diodo laser da unidade óptica é sensível a descargas eletroes\ táticas podendo vir a ser danificado por descargas causadas por roupas ou mesmo pelo corpo humano. Durante o reparo tenha cuidado pa- ra não causar danos à unidade, devido a cargas eletroestáticase\ siga corretamente os procedimentos descritos nesse manual para a exe- cução de reparos e troca de componentes. As placas de circuito impresso são facilmetne danificadas, tenha cuidado ao manuseá-las. NOTAS SOBRE A EMISSÃO DO DIODO LASER O feixe laser nesse modelo é concentrado e deve ser focado na super- fície reflexiva do disco, pela lente objetiva da unidade óptica. Q\ uan- do observar a emissão do diodo laser, tome o cuidado de estar no mínimo a 30cm da lente objetiva. Notas sobre componentes do tipo chip - Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolíticos de tântalo podem ser danificados se expostos a altas temperaturas. Se a unidade óptica estiver danificada , por favor troque todo o bloco da unidade óptica. Nunca gire o trimpot localizado na lateral da unidade óptica. ATENÇÃO O uso dos controles, ajustes ou execução de procedimentos que não sejam os descritos nesse manual, podem causar exposição a uma perigosa radiação. DISCOS DE TESTE Este aparelho reproduz CD-R e CD-ROM . Os seguintes discos de tesde tevem ser usados para testar a capacidade: CD-R test disc TCD-R082LMT (Part No. J-2501-063-1) CD-RW test disc TCD-W082L (Part No. J-2501-063-2) Notas sobre CD-R/CD-RW - Você pode reproduzir CD-Rs (CDs graváveis )/CD-RWs (CDs regra- váveis) de áudio nesse aparelho. Veja estes símbolos para identificar CD-Rs/CD-RWs para áudio. Estes símbolos denotam que o disco não é para áudio: - Alguns CD-Rs/CD- RWs ( dependendo do equipamento usado para gravar e das condições do disco ) pode não ser reproduzido nessa uni dade. - Você não pode reproduzir um CD-R/CD-RW que não foi finalizado*. ∗ O processor necessário para gravar um CD-R/CD-RW para que possa ser reproduzido em um CD Player. ATENÇÃO COM OS COMPONENTES DE SEGURANÇA ! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIA- GRAMAS ESQUEMÁTICOS OU NA LISTA DE PEÇAS SÃO CRÍTICOS PARA A SEGURANÇA . SOMENTE OS SUBSTITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS NESSE MA- NUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY.
Page 2
3 I N D I C E 1. GERAL L ocalização dos Controles ....................................................... 4 Co nexões ......... ........................................................................ 5 2. D ESMONTAGEM 2-1. Sub Panel Montado ............................................................... 7 2-2. Mecanismo do CD ....... ........ ............................................... 8 2-3. Placa Principal .................................................................... 8 2-4. Dissipador ........................................................................... 9 2-5. Chassis ( T.U) ................. ....................................................... 9 2-6. Placa Disc In .................................................... ................. 10 2-7. Placa Servo ............................................... ......................... 10 2-8. Rolete Montado .............................................................. 1 1 2-9. Bloco Flutuante Montado ................................................. 1 1 2-10. Bloco da Unidade Óptica .................................................. 12 PLA CA PR INCIPA L CNP301 PLACA SER VO CN1 3. DIAGRAM AS 3-1. Descrição dos Pinos dos IC's .............................................. 13 3-2. Diagrama em Bloco –Seção CD –...................................... 15 3-3. Diagrama em Bloco –Seção Tuner – ................................... 16 3-4. Diagrama em Bloco –seção Display – ................................ 17 3-5. Localização das Placas de Circuito ................................... 17 3-6. Placas de Circuito Impresso –Mecanismo do CD–.......... 18 3-7. Diagrama Esquemático –Mecanismo do CD – .......... ......... 20 3-8. Diagrama Esquemático –Seção Principal (1/3)– ........ ....... 21 3-9. Diagrama Esquemático –Seção Principal (2/3)– ............... 22 3-10. Diagrama Esquemático –Seção Principal (3/3)– ............... 23 3-11. P laca de Circuito Impresso –Seção Principal – .................. 24 3-12. P laca de Circuito Impresso –Seção Relay – ....................... 26 3-13. Diagrama Esquemático –Seção Relay – ............................. 27 3-14. P laca de Circuito Impresso –Seção Key– ................. ......... 28 3-15. Diagrama Esquemático –Seção Key –................................ 29 4. VISTAS EXPLODIDAS 4-1. Chassis ................................... ............................................ 33 4-2. Placa Principal ....... ........... ................................................ 34 4-3. Painel Frontal .. ............ ...................................................... 35 4-4. Mecanismo do CD (1) ..................................... .................. 36 4-5. Mecanismo do CD (2) ....................................................... 37 4-6. Mecanismo do CD (3) ....................................................... 38 5. LISTAS DE PEÇAS ELÉTRICAS ............................. 39 CDX-CA73 7X CABO DE EXTENSÃO E POSIÇÃO DE SERVIÇO Quando consertar esse aparelho , conecte o cabo de extensão como mostradp abaixo: - Co necte a placa principal(MAIN) (CNP301) e a placa SERV O (CN1) usando o cabo de extensão (Part No. J-2502-062-1).
