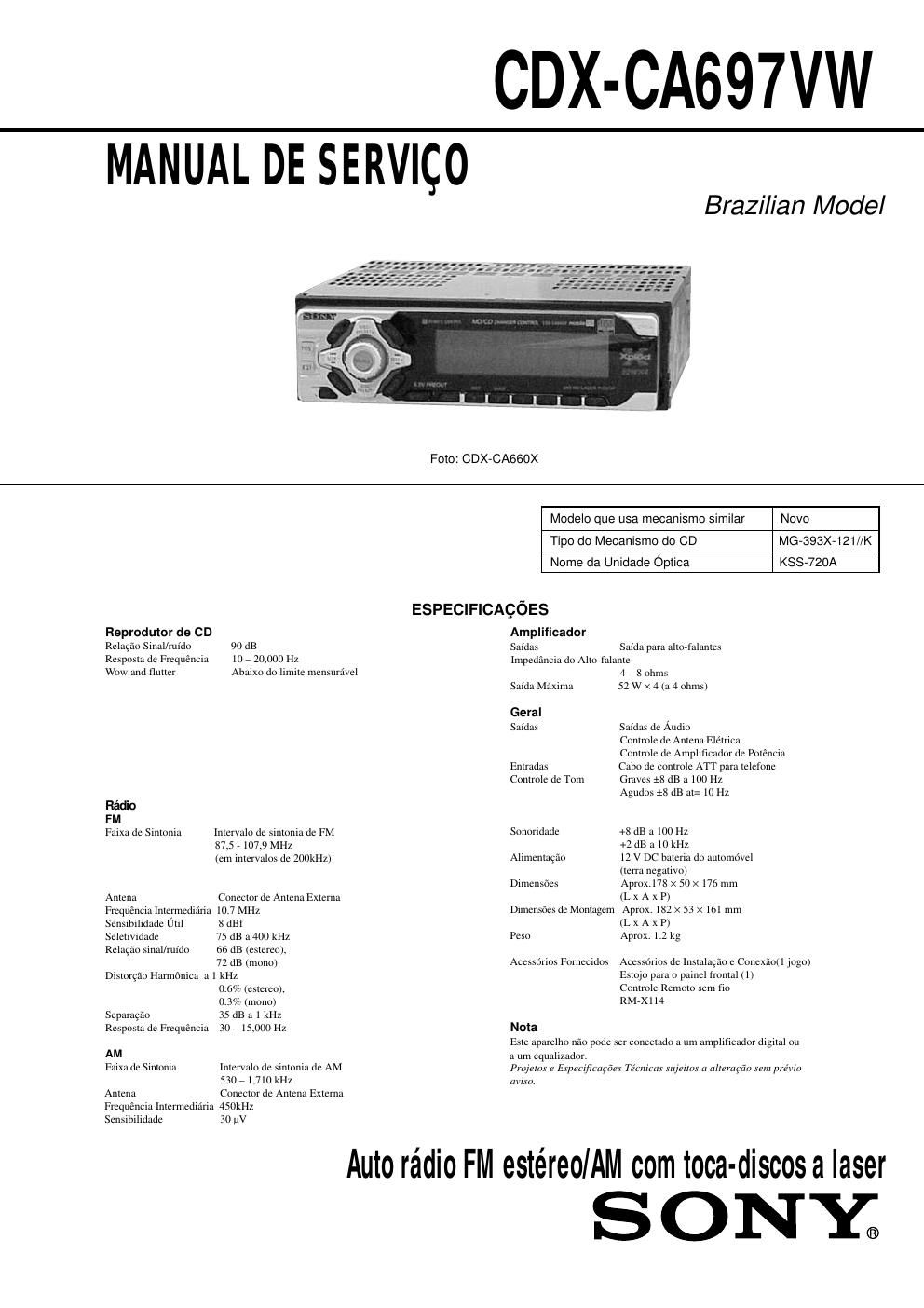

Page 1
2 CDX-CA697VW NOTAS DE SERVIÇO Se o bloco da unidade óptica está apresentando defeito, por favor substitua o bloco da unidade óptica inteiro. Nunca mexa na posição do trimpot localizado na lateral da unida- de óptica. ATENÇÃO O uso dos controles, ajustes ou execução de procedimentos que não sejam os descritos nesse manual, podem causar exposição a uma perigosa radiação. NOTAS SOBRE O MANUSEIO DA UNIDADE ÓPTICA O diodo laser da unidade óptica é sensível a descargas eletroestáti- cas, podendo ser danificado por descargas causadas por roupas ou mesmo pelo corpo humano. Durante o reparo tenha cuidado para não causar danos à unidade de- vido a descargas eletroestáticas e siga corretamente os procedimen- tos descritos nesse manual para a execução de reparos e troca de componentes. As placas de circuito impresso são facilmente dani- ficadas, tenha cuidado ao manuseá-las. N OTAS SOBRE O DIODO EMISSOR DE LASER O feixe laser nesse modelo é concentrado e deve ser focado na su- perfície reflexiva do disco, pela lente objetiva da unidade óptica. Quando observar a emissão do diodo laser, tome o cuidado de es- tar no mínimo a 30 cm da lente objetiva. Notas sobre a substituição de componentes tipo chip - Nunca reutilize um componente tipo chip. - Informamos que os capacitores eletrolíticos de tântalo podem ser danificados se expostos a altas temperaturas. Í N D I C E 1. GERAL Localização dos Controles ....................................................... 3 Começando... .... ...................................................................... 3 CD Player ........................................................................\ ........ 4 Radio ........................................................................\ ............... 5 Outras Funções ....................................................................... 6 Diagrama de Conexões ............................................................. 7 2. D ESMONTAGEM 2-1. Sub Panel (CD) Montado ..................................................... 8 2-2. Bloco do Mecanismo do CD ....... ........................................ 8 2-3. Placa Principal ...................................................................... 8 2-4. Dissipador (principal) .......................................................... 9 2-5. Chassis (T) Sub Montado .... ............................................... 9 2-6. Seção Lever . ..... ................................................................. 10 2-7. Placa Servo ....................................................................... 10 2-8. Rolete Montad o ................................................................ 1 1 2-9. Bloco Flutuante .................................................................. 1 1 2-10. Bloco da Unidade Óptica .................................................. 12 3. DIAGRAM AS 3-1. Descrição dos Pinos dos IC's . ............................................. 13 3-2. Diagrama em Bloco –Seção CD–......... ............................ 15 3-3. Diagrama em Bloco –Seção Tuner – ................................... 16 3-4. Diagrama em Bloco –Seção Display – ........................ ....... 17 3-5. Localização das Plcas de Circuito ...... ............................ 17 3-6. Placa de Circuito Impresso –Mecanismo do CD –............ 18 3-7. Diagrama Esquemático –Mecanismo do CD – . .......... ....... 20 3-8. Placa de Circuito Impresso –Seção Principal – ................. 21 3-9. Diagrama Esquemático –Seção Principal (1/2)– ............... 22 3-10. Diagrama Esquemático –Seção Principal (2/2)– ............... 23 3- 11. Placa de Circuito Impresso –Seção Relay – ....................... 24 3-12. Diagrama Esquemático –Seção Relay – ............................. 25 3-13. Diagrama Esquemático –Seção Display –.......................... 26 3-14. Placa de Circuito Impresso –Seção Display – ................... 27 4. VISTAS EXPLODIDAS 4-1. Chassi ......................... ...................................................... 30 4-2. Painel Frontal ..................... ............................................... 31 4-3. Seção Mecanismo do CD (1) .......................................... ... 32 4-4. Seção Mecanismo do CD (2) ............................................. 33 4-5. Seção Mecanismo do CD (3) ............................................. 34 5. LISTA DE PEÇAS ELÉTRICAS ...... ........................ 35 bloco da unidade óptica trimpot COMPONENTES COM A MARCA 0 NOS DIAGRAMAS ESQUE- MÁTICOS REPLACE THESE COMPONENTS WITH SONY P ARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. ATENÇÃO COM OS COMPONENTES DE SEGURANÇA OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁTICOS UO NA LISTA DE PEÇAS SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SON Y.
Page 2
8 8 CDX-CA697VW 3 parafuso (+BTT) 4 parafusos (+BTT) 1 PTT 2.6x8 5 Placa PRINCIPAL 2 PTT 2.6x 8 4 CNP701 5 Bloco do Mecanismo de CD 7 Suporte (CD) 3 6 PTT 2.6x6 1 PTT 2.6x 6 2 PTT 2.6x6 1 PTT 2.6x6 2 PTT 2.6x6 4 duas travas 3 trava 6 sub panel (CD) montado 5CNP802 CDX Sub Panel (CD) Assy CD Bloco Mecanismo Chassi (T) Montado Seção Lever Placa Servo Rolete Montado Bloco Flutuante Bloco da unidade ótica Pl. Principal Dissipador (principal) SEÇÃO 2 DESMONTAGEM Nota : Esse equipamento pode ser desmontado conforme o procedimento de desmontagem visto a seguir. Nota : Siga o procedimento de desmontagem na ordem numérica dada. 2-1. SUB PANEL (CD) MONTADO 2-2. CD MECHANISM BLOCK 2-3. PLACA PRINCIPAL
