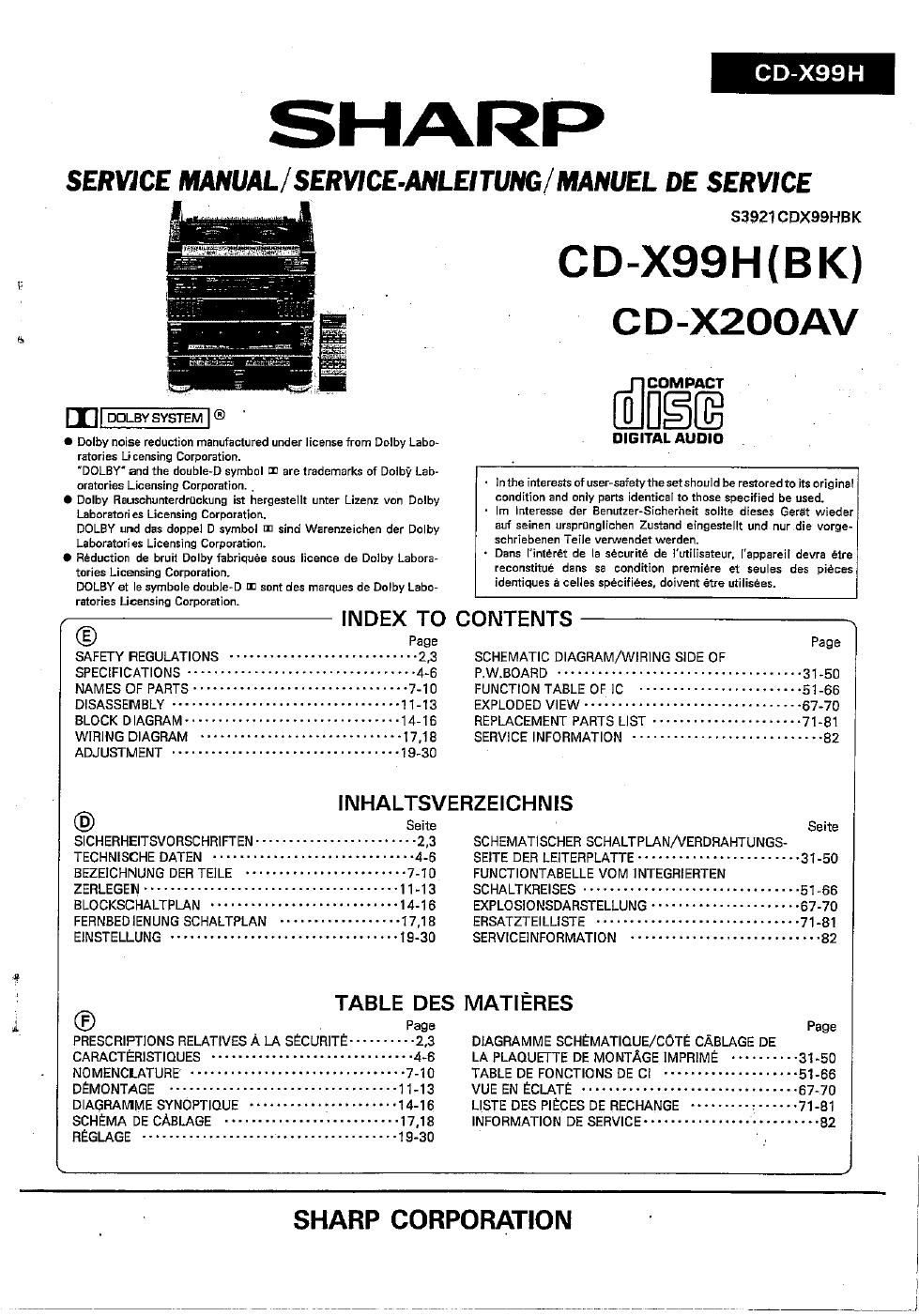

Page 1

.
SHARP

SERVICE MANUAL/ SERVICE-MLEI TUNG/ MANUEL DE SERVICE

S3921CDX99HBK

CD-X99H(BK)
CD-XZOOAV

m DDLBY SYSTEM ®

0 Dolby noise reduction manufactured under license from Dolby Labo-
ratories Licensing Corporation.
DOLBY and the double-D symbol in are trademarks of Dolby Lab-
oratories Licensing Corporation. ,

O Dolby Rauschunterdruckung ist hergestellt unter Lizenz von Dolby
Laboratories Licensing Corporation.
DOLEY und das doppel D symbol in sind Warenzeiohen der Dolby
Laboratories Licensing Corporation.

0 REduction de bruit Dolby fabriquee sous licence de Dolby Labora-
tories Licensing Corporation.
DOLBY et la symbole double»D m sont des marques de Dolby Labo-
ratories Licensing Corporation.

INDEX TO CONTENTS *%

® Page
SAFETY REGULATIONS - -2,3
SPECIFICATIONS ....... 4~6
NAMES OF PARTS - - ~7-10
DISASSEMBLY "11-13

[NEE

DIGITAL AUDIO

- lnthe interests of user»saietythe set should be restored to its original
condition and only parts identical to those specified be used.

- Im Interesse der Benutzer-Sicherheit sollte dieses Gerat wieder
auf seinen ursprungliohen Zustand eingestellt und nur die verge-
schriebenen Teile vennlendet werden.

' Dans linterét de la securite de lutilisateur, Iappareil devra étre
reconstitue dons so condition premiere et seules des pieces
identiques a celles spéciiiées. doivent étre utilisées.

Page
SCHEMATIC DIAGRAM/WIRING SIDE OF
P_W_BOARD .................................... 31_50
FUNCTION TABLE OF 10 - '
EXPLODED VIEW ----------

BLOCK DIAGRAM-- ~ -14-16 REPLACEMENT PARTS LIST - - 71-81
WIRING DIAGRAM - -I7,1B SERVICE INFORMATION ---------------------------- 82
ADJUSTMENT .................................. 19_30
I NHALTSVERZEICHNIS

Seite Seite
SICHERHEITSVORSCHRIFTEN ------------------------ 2, 3 SCHEMATISCHER SCHALTPLAN/VERDRAHTUNGS-
TECHNISCHE DATEN ------- - 4-6 SEITE DER LEITERPLATTE ------------------------ 31-50
BEZEICHNUNG DER TEILE ' 7-10 FUNCTIONTABELLE VOM INTEGRIERTEN
ZERLEGEN ------------ 11-13 SCHALTKREISES ---------- - ~51 -66

BLOCKSCHALTPLAN " -
FERNBEDIENUNG SCHALTPLAN -
EINSTELLUNG .................................. 19_30

EXPLOSIONSDARSTELLUNG ' '67-70
ERSATZTEILLISTE ------- '71-81
SERVICEINFORMATION ............................ 82

TABLE DES MATIERES

® Page

PRESCRIPTIONS RELATIVES A LA SECURITE -------- 2,3 DIAGRAMME SCHEMATIOUE/COTE CABLAGE DE
CARACTERISTIQUES. ~~~~~~~~~~~~~~~~~ ~ '4-6 LA PLAQUEI'TE DE MONTAGE IMPRIME '31~50
NOMENCLATURE 7-10 TABLE DE FONCTIONS DE CI """""" '51-66
DEMONTAGE .......... .1 1_13 VUE EN ECLATE .............. . . .57_7o
DIAGRAMME SYNOPTIOUE '14-16 LISTE DES PIECES DE RECHANGE '71-81
SCHEMA DE CABLAGE -------------------------- 17,18 INFORMATION DE SERVICE """ ' ' '82
REGLAGE ...................................... 19,30
\ J

Page

SHARP CORPORATION

Page 2

CDX99H

® SAFETY REGULATIONS

Cares when replacing and servicing the pickup
Precautions to be taken when replacing and servicing the laser
pickup. '

AEL (Accessible Emission Level) of laser output for this model

is specified to be lower than Class 1 requirement.

However, the following precautions must be observed to avoid

exposure of laser to your eyes at the time of servicing.

- If power is turned on after the cabinet and disc pressure arm
have been removed, disc detection. is executed, and the
laser diode lights for several seconds. If the compact disc
has not been loaded, do not look into the pickup lens.

- Laser output of the pickup of the set or service parts has been
adjusted before shipping.

- When replacing or servicing the pickup, do not attempt to
adjust the pickup.

® SICHERHEITSBESTIMMUNGEN

Zu ergreiferide VorsichtsmaBregeln beim Auswechseln

und Wanen des Laserabtasters. '

AEL (zulassiger Emissionspegel) der Laserleistung fur dieses

Modell wird unter den Mel'swertanforderungen angegeben.

welche niedrigere Werte als in der Klasse 1 aufweisen.

Die folgenden VorsichtsmaBregeln mussen iedoch befolgt

werden, damit wahrend der Wartung die Augen keiner

Laserstrahlung ausgesetzt sind.

- Wenn das Gerat nach dem Entfernen des Gehauses und
des Disc-Druckarms eingeschaltet wird, wird die Disc-
Detektorfunktion aktiviert, und die Laserdiode bliut
mehrere Sekunden lang. Wenn die Disc nicht eingelegt
ist, unbedingt jeglichen Augenkontakt mit der Abtasterlinse
vermeiden.

- Laserleistung des Abtasters von den Gerate- oder Wartungs-
teilen wurde vor der Auslieferung eingestellt.

- Man darf beim Auswechseln oder Warten des Abtasters nicht
versuchen, den Abtaster einzustellen.

®
PRESCRIPTIONS RELATIVES A LA

SECURITE

Precautions a prendre lors du remplacement et de la

reparation du porte-laser

LAEL (Niveau demission accessible) de la sortie laser du

present models est inférieur a celui preconise par Classe 1.

ll serait toutefois prudent de prendre les precautions ci-dessous

pour protéger les yeux contre les rayons laser lors de la

reparation.

- Si on met lappareil sous tension apres avoir enleve le
coffret et le bras de pression de disque, la detection du
disque sera executes et la diode laser sallumera pendant
quelques secondes. Lorsque le disque nest pas mis en
place, ne pas regarder l'objectif du pone-laser.

- La sortie laser du ports-laser ou de pieces de rechange a
ete ajustée avant l'expedition.

- Eviter de regler le pone-laser lors du remplacement ou du
depannage.

'For DEMKO

ADVARSEL

Usynlig [aster stralingnér apparatet er abent 09 sikkerhed-
safbrydere er ude af funktion.

UNDGA BESTRALING

For SEMKO

'apparaten innehéller en laserkornponent som avger en
laserstrélnihg som Overstiger gransen for laser klass 1.

For El

Varoitus. Laite sisaltaa laserdiodin, joka Iahettaa

nakymatcnta silmille vaarallista lasersateilya.
