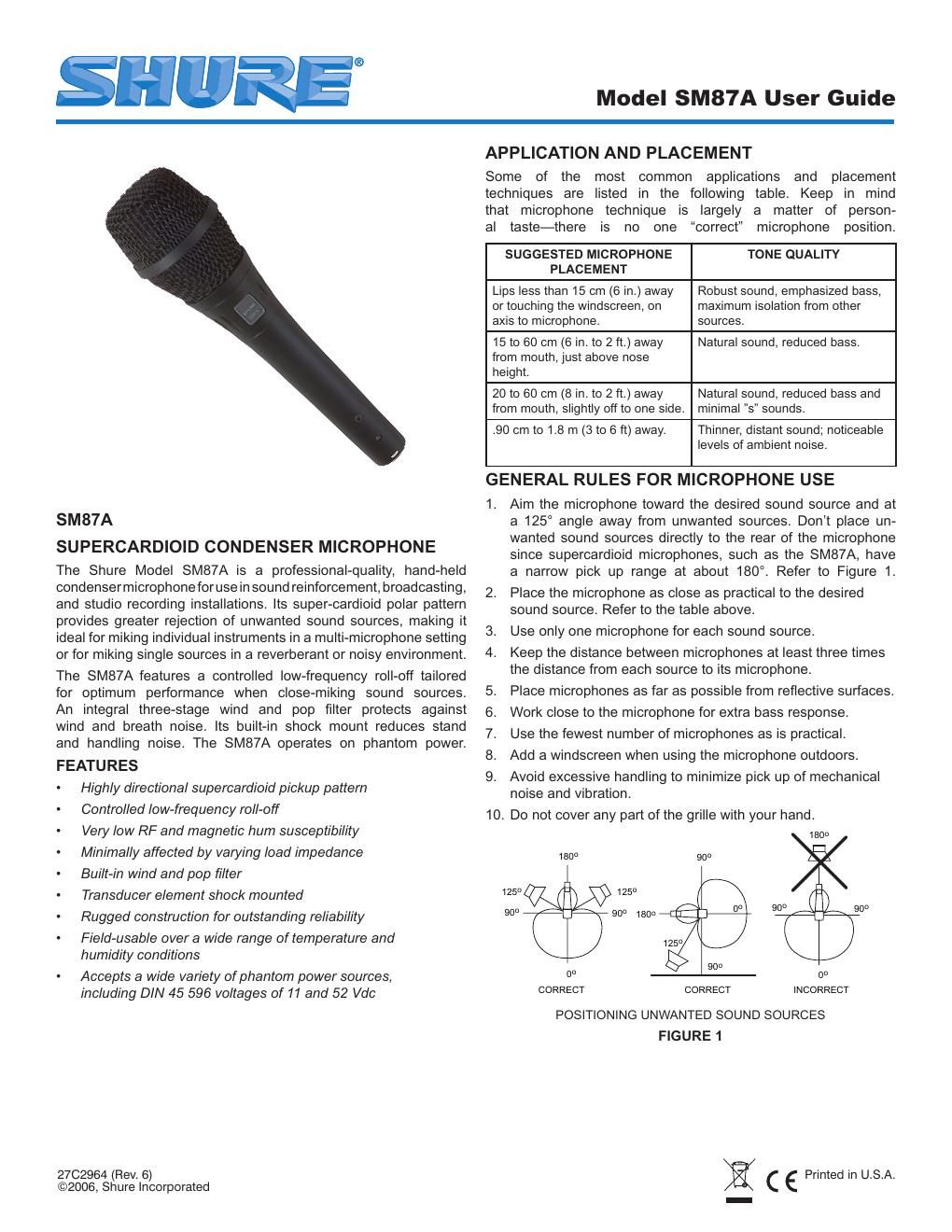

Shure sm87a user guide
This is the 12 pages manual for shure sm87a user guide.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from shure sm87a user guide (Ocr-read)
Page 1
2 OPERATION Power The SM87A requires phantom power. This may be supplied to the microphone from an external power supply (such as the Shure model PS1A) or directly from preamplifiers, mixers, or consoles with built-in phantom power. Suitable sources should provide 11 to 52 Vdc phantom voltage. PROXIMITY EFFECT Unidirectional microphones such as the SM87A progressively boost bass frequencies by 10 to 15 dB at 100 Hz when the mi - crophone is at a distance of about 6 mm (1/4 in.) from the sound source. This phenomenon, known as proximity effect, can be used to create a warmer, more powerful sound. To pre - vent explosive low frequency sound during close-up use, the SM87A bass response gradually rolls off. This provides greater control and helps the user take advantage of proximity effect. Wind Noise The SM87A has an integral wind and pop filter which provides excellent protection against most wind and breath noise. Un - der adverse conditions, such as high winds or close proximity to a problem vocalist, the optional foam windscreen can be used. Impedance A minimum load impedance of 800 ohms should be used for maximum signal handling and minimum distortion. The load may be as low as 150 ohms, but a reduction in output signal strength and output clipping level will result. SPECIFICATIONS Cartridge Type Condenser (electret bias) Frequency Response 50 to 20,000 Hz (see Figure 2) Polar Pattern Supercardioid (see Figure 3) Output Impedance Rated at 150 ohms (100 ohms actual ±20%) Recommended minimum load impedance: 800 ohms Sensitivity (at 1,000 Hz) Open Circuit Voltage . . . . . . . . . . . . . . .–52.5 dBV/Pa (2.4 mV) (1 Pa = 94 dB SPL) Clipping Level (at 1,000 Hz) 1000 ohm Load . . . . . . . . . . . . . . . . . . . . . . . . . –6 d\ BV (0.5 V) Maximum SPL (at 1,000 Hz) 140.5 dB (0.25% THD, 1000 ohm load) Self-Noise (equivalent sound pressure level; measured with true rms voltmeter) 24 dB typical, A-weighted 26 dB typical, weighted per DIN 45 405 Dynamic Range 116.5 dB (maximum SPL to A-weighted noise level) Signal-to-Noise Ratio 70 dB at 94 dB SPL (IEC 651)* Polarity Positive pressure on diaphragm produces positive voltage on pin 2 relative to pin 3 Power Phantom Supply Requirement . . . . . . . . . 11 to 52 vdc, positive at both pins 2 and 3 Current Drain . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.0 to 1.2 mA Connector Three–pin (XLR) professional audio Case Aluminum construction with steel grille and satin black finish Dimensions See Figure 4 Net Weight 200 grams (7 oz) *S/N ratio is difference between 94 dB SPL and equivalent SPL of self– noise A-weighted. CERTIFICATION Eligible to bear CE Marking. Conforms to European EMC Di - rective 89/336/EEC. Meets applicable tests and performance criteria in European Standard EN55103 (1996) parts 1 and 2, for residential (E1) and light industrial (E2) environments. FURNISHED ACCESSORIES Swivel Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..A25D Carrying/Storage Bag . . . . . . . . . . . . . . . . . . . . . . . . . 26A13 OPTIONAL ACCESSORIES Phantom Power Supply . . . . . . . . . . . . . . . . . . . . . . . . PS1A Isolation Mount . . . . . . . . . . . . . . . . . . . . . . . A55M, A55HM Windscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A85WS Cable (7.6 m [25 ft]) . . . . . . . . . . . . . . . . . . . . . . . . . . . C25F REPLACEMENT PARTS Screen and Grille . . . . . . . . . . . . . . . . . . . . . . . . . . .RK214G Cartridge and Shock Mount . . . . . . . . . . . . . . . . . . . . .R128 Replacement Amplifier Assembly . . . . . . . . . . . . . . . RK356 TROUBLESHOOTING If problems arise, test the phantom power source and connectors before calling for service. The microphone will not operate without phantom power. Check the voltage on pins 2 and 3 of the XLR connector going to the microphone. The voltage at pins 2 and 3 with reference to pin 1 should be between 11 and 48 Vdc. For additional service or parts information, please contact Shures Service department at 1–800–516–2525. Outside the United States, please contact your authorized Shure Service Center.
Page 2
3 MICROPHONE ÉLECTROSTATIQUE À CONFIGURATION SUPERCARDIOÏDE SM87A Le modèle Shure SM87A est un microphone électrostatique à main de qualité professionnelle pour la sonorisation, la radiodiffusion et les studios denregistrement. Sa courbe de directivité à configuration supercardioïde procure un plus grand rejet des sources sonores indésirables, ce qui en fait le micro idéal pour le captage individuel dinstruments dans une configuration à microphones multiples ou pour le captage de sources uniques dans un environnement réverbérant ou bruyant. Le SM87A est doté dune atténuation de basse contrôlée étudiée pour des performances optimales lors de la prise de son de près. Un filtre anti–bruit et anti–vent intégré à trois étages protège contre les bruits de vent et de respiration. Sa monture silentbloc intégrée réduit les bruits de manipulation et de supports. Le SM87A fonctionne sur alimentation en duplex. Avantages Configuration supercardioïde hautement directionnelle Atténuation de basse contrôlée Très faible susceptibilité aux parasites haute fréquence et au ronflement électromagnétique Très peu affecté par la variation de limpédance de charge Filtre anti–bruit et anti–vent intégré Élément transducteur monté sur un silentbloc Construction robuste assurant une fiabilité exceptionnelle Utilisable en extérieur sur une plage étendue de tem - pératures et dhumidité Accepte une grande variété de sources dalimentation en duplex, notamment les tensions DIN 45 596 de 11 et 52 V c.c. APPLICATION ET PLACEMENT Certaines des applications et techniques de placement les plus com - munes sont présentées dans le tableau suivant. Garder à lesprit que la technique de microphone est surtout une question de préférence personnelle-il ny a pas de «bonne» position de microphone. PLACEMENT CONSEILLÉ DU MICROPHONE QUALITÉ DE LA TONALITÉ Lèvres à moins de 15 cm du coupe–vent ou le touchant, sur laxe du microphone. Son robuste, graves mises en valeur, isolement maximum des autres sources. De 15 à 60 cm de la bouche, juste au– dessus du nez. Son naturel, graves réduits. De 20 à 60 cm de la bouche, légèrement sur un côté. Son naturel, graves réduits et sifflement minimum des «s». De 90 cm à 1,8 m. Son plus ténu, distant; niveau notable de bruit ambiant. - - - - - - - - - Règles générales dutilisation du microphone Diriger le microphone vers la source sonore désirée et à un angle de 125° des sources indésirables. Ne pas placer les sources de bruits indésirables directement derrière le microphone; en effet, les microphones à configuration supercardioïde, comme le SM87A, ont une gamme de captage étroite à environ 180°. Se reporter à la figure 1. Placer le microphone le plus près possible de la source sonore. Se reporter au tableau ci–dessus. Utiliser un seul microphone pour chaque source sonore. Maintenir la distance entre les microphones à au moins trois fois la distance de chaque source à son microphone. Placer les microphones aussi loin que possible des surfaces réfléchissantes. Pour obtenir davantage de basses, placer le microphone le plus près possible de la source sonore. Utiliser le plus petit nombre possible de microphones. Si le microphone est utilisé à lextérieur, le munir dun coupe vent. Éviter de manipuler le microphone outre mesure afin de mini - miser le captage des bruits mécaniques et des vibrations. Ne couvrir aucune partie du microphone avec la main. 180 o 125 o 125 o 90o 0o 90o CORRECT 0o 90o 180 o INCORRECT CORRECT 125 o 90o 0o 180 o 90o 90o PLACEMENT DES SOURCES DE BRUITS INDÉSIRABLES FIGURE 1 UTILISATION Alimentation Le SM87A nécessite une alimentation en duplex. Elle peut être fournie au microphone par une alimentation externe (telle que le modèle Shure PS1A) ou directement par les préamplificateurs, mélangeurs ou consoles à alimentation en duplex intégrée. Ces sources doivent fournir une tension en duplex de 11 à 52 V c.c. Effet de proximité Les microphones unidirectionnels, tel que le SM87A, amplifient pro - gressivement les fréquences graves de 10 à 15 dB à 100 Hz quand le microphone est à une distance denviron 6 mm de la source du son. Ce phénomène, appelé effet de proximité, peut être utilisé pour obtenir un son plus chaud, plus puissant. Pour éviter davoir des sons graves explosifs pendant lutilisation rapprochée, le volume des graves du SM87A diminue progressivement. Cela donne un plus grand contrôle et permet à lutilisateur de profiter de leffet de proximité. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
