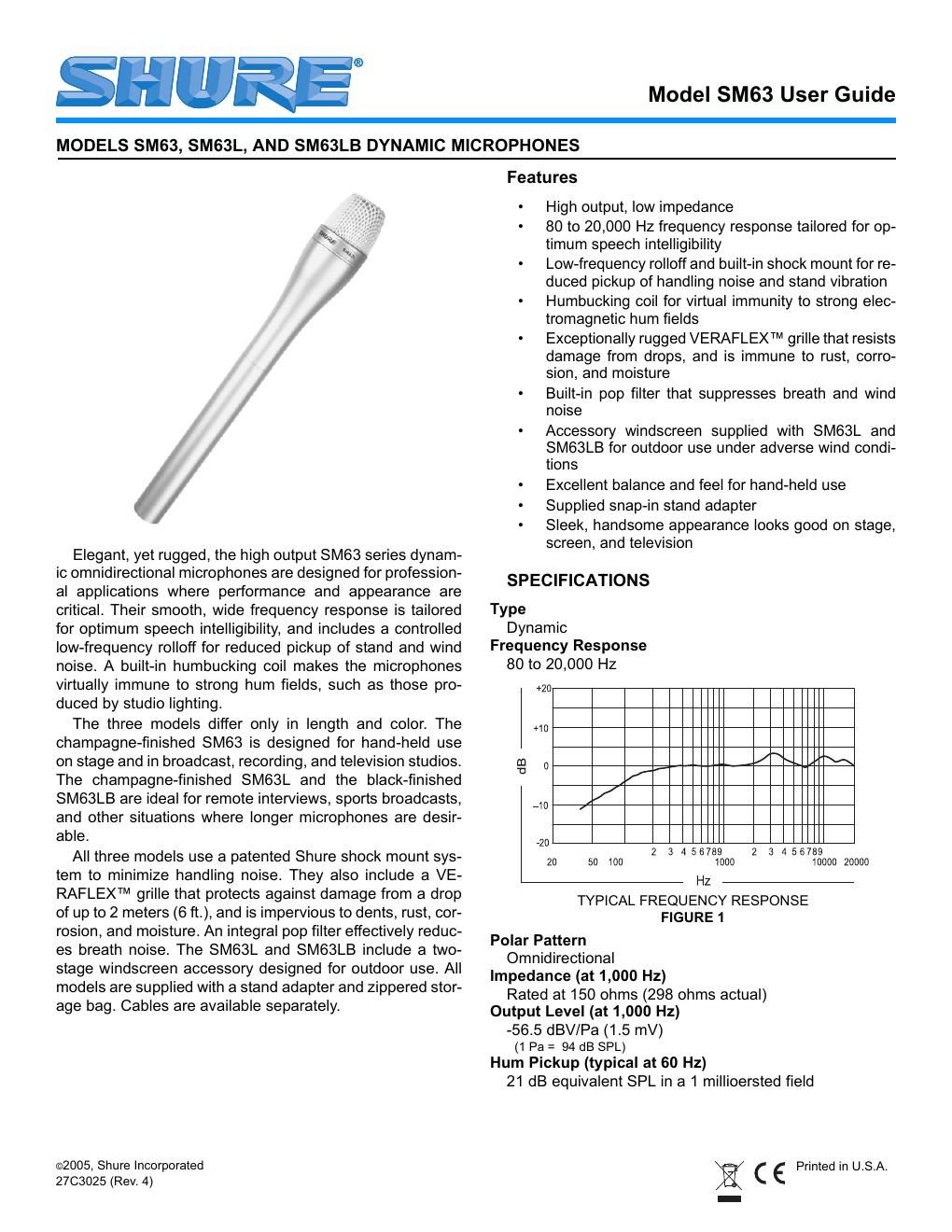

Shure sm63 user guide
This is the 12 pages manual for shure sm63 user guide.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from shure sm63 user guide (Ocr-read)
Page 1
2 Polarity Positive pressure produces positive voltage on pin 2 rel- ative to pin 3 INTERNAL CONNECTIONS FIGURE 2 Shock Mount Patented internal vibration isolator Stand Adapter Snap-in, positive action, adjustable through 90° from ver- tical to horizontal, suitable for mounting on stand with 5/8"-27 thread Case SM63, SM63L: Champagne finish aluminum with VERAFLEX™ grille SM63LB: Black finish aluminum with VERAFLEX™ grille Dimensions OVERALL DIMENSIONS FIGURE 3 Net Weight (less cable) SM63: 99 grams (3.50 oz) SM63L, SM63LB: 124 grams (4.3 oz) Packaged Weight SM63: 567 grams (1 Ib 4 oz) SM63L, SM63LB: 595 grams (1 Ib 5 oz) Certifications Eligible to bear CE Marking. Conforms to European EMC Directive 89/336/EEC. Meets applicable tests and perfor- mance criteria in European Standard EN55103 (1996) parts 1 and 2, for residential (E1) and light industrial (E2) environments. ARCHITECTS' SPECIFICATIONS The microphone shall be a moving coil (dynamic) type with a frequency response of 80 to 20,000 Hz. The unit shall have an omnidirectional polar characteristic. The micro- phone shall have a rating impedance of 150 ohms. The microphone output shall be -56.5 dB where 0 dB equals 1 milliwatt per 10 microbars. The microphone shall be provided with a swivel adapter adjustable through 90° from vertical to horizontal. The mi- crophone swivel adapter shall permit the microphone to be placed into and removed from the adapter with a smooth snap-in movement. The adapter will be equipped with a 5/8"-27 thread for mounting on a standard microphone stand fitting. The overall dimensions of the microphone shall be 144.5 mm (5-11/16 in.) or 233 mm (9-3/16 in.) in length and 33 mm (1-1/4 in.) in diameter. The microphone shall be the Shure Model SM63, SM63L, SM63LB, or equivalent. FURNISHED ACCESSORIES Swivel Adapter .............................................. A57F Brown Windscreen (SM63L) .................. RK229WS Black Windscreen (SM63LB) ..................... 49A130 Carrying/Storage Bag ................................. 26A13 OPTIONAL ACCESSORIES Desk Stand ........................................ S37A, S39A lsolation Mount.............................................. A53M Brown Windscreen (SM63) .................... RK229WS TRIPLE-FLEX™ Cable and Plug (7.6 m, 25 ft) ........................ C25F REPLACEMENT PARTS Cartridge ........................................................ R191 Replacement Grille (SM63) .........................RK366 Replacement Grille (SM63L) .......................RK367 Replacement Grille (SM63LB) .....................RK368 Plug Element ............................................ RK152P For additional service or parts information, please contact Shure's Service Department at 1-847-600-8699. Outside the United States, please contact your authorized Shure Service Center. X 1 2 3 CARTRIDGEHUMBUCKING COIL THREE-PIN PROFESSIONAL AUDIO CONNECTOR YELLOW BLACK 32 mm (1-1/4 in.)20 mm (25/32 in.) SM63: 144.5 mm (5-11/16 in.) SM63L, SM63LB: 233 mm (9-3/16 in.)
Page 2
3 MICROFONOS DINAMICOS MODELOS SM63, SM63L Y SM63LB El micrófono dinámico omnidireccional SM63 es elegante y resistente y brinda una señal de salida alta, haciéndolo ideal para aplicaciones en las cuales el rendimiento y la buena apariencia son de importancia crítica. El SM63 se ofrece en tres modelos que son idénticos entre sí, salvo el largo de sus mangos y su color. El SM63 color champán, de 144,5 mm de largo, ha sido diseñado para uso en radiodi- fusión y estudios de grabación, en escenarios y en estudios de televisión. El SM63L (color champán) y el SM63LB (ne- gro) son extremadamente útiles para llevar a cabo entrevis- tas, narraciones de eventos deportivos y otras situaciones en las cuales el largo de 233 mm representa una ventaja. Su atenuación progresiva controlada de bajas frecuencias proporciona un sonido natural a las voces y notas musica- les, mientras que su respuesta uniforme de alta frecuencia le da un sonido claro y distintivo. Una bobina anuladora de zumbidos hace al micrófono insensible aun a campos inten- sos generadores de zumbidos, por ejemplo, los causados por las luces de un estudio. Este micrófono incorpora un sistema de aislamiento dise- ñado y patentado por Shure que lo hace resistente al ruido generado por la manipulación. Además, el aparato tiene una rejilla VERAFLEX™ que lo protege contra los daños causados al dejarlo caer desde una altura de hasta 2 m y que resiste las melladuras, la herrumbre, la corrosión y la humedad. El filtro contra viento y chasquidos incorporado es sumamente eficaz para eliminar los ruidos ordinariamen- te causados por el aliento y el viento. Para las condiciones de mucho ruido, tales como el uso a la intemperie, los mi- crófonos SM63L y SM63B pueden equiparse con una pan- talla contra viento opcional fabricada con dos materiales. Los modelos SM63, SM63L y SM63LB se proporcionan sin cable. Todos incluyen un adaptador giratorio y una bolsa de transporte con cierre por cremallera. Características - Señal de salida intensa con baja impedancia - Respuesta a frecuencias de 80 a 20.000 Hz - Baja sensibilidad a ruidos por manipulación y pedes- tales - La bobina anuladora de zumbidos lo hace insensible aun a los campos electromagnéticos más intensos - La rejilla VERAFLEX ™ extremadamente robusta es resistente a los daños causados por caídas y es in- mune a la herrumbre, la corrosión y la humedad - El filtro incorporado contra chasquidos reduce los ruidos de respiración y del viento - La pantalla opcional incluida sirve para usos bajo condiciones adversas de viento y otros ruidos (SM63L y SM63LB) - Equilibrio excelente y comodidad para uso en la mano- Se suministra con adaptador giratorio para mayor comodidad de uso en la mano o en pedestal - De apariencia delgada y atractiva, tiene buena pre- sencia en escenarios y en televisión ESPECIFICACIONES Tipo Dinámico Respuesta a frecuencias 80 a 20.000 Hz RESPUESTA DE FRECUENCIA TIPICA FIGURA 1 Patrón polar Omnidireccional Impedancia (a 1000 Hz) Impedancia nominal del micrófono: 150 ohmios (real: 300 ohmios) Nivel de salida (a 1000 Hz) Voltaje de circuito abierto* -76,5 dB* (0,15 mV) Nivel de potencia ** -56,5 dB *0 dB = 1 V por μbar **0 dB = 1 mW por cada 10 μbar Captación de zumbido (típico a 60 Hz) Equivalente NPA de -21 dB en un campo de 1 mOe Fasaje Una presión positiva produce un voltaje positivo en la cla- vija 2 con respecto a la clavija 3 CONEXIONES INTERNAS FIGURA 2 Soporte amortiguado Aislante de vibraciones interno patentado Adaptador giratorio De instalación rápida y acción positiva, puede ajustarse 90° respecto a la vertical o la horizontal, adecuado para montarse en soportes con roscas de 5/8 pulg-27 X 1 2 3 CAPSULABOBINA ANULADORA DE ZUMBIDOS CONECTOR DE AUDIO DE TRES CLAVIJAS TIPO PROFESSINAL AMARILLO NEGRO
