Shure sm48 user guide
This is the 4 pages manual for shure sm48 user guide.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from shure sm48 user guide (Ocr-read)

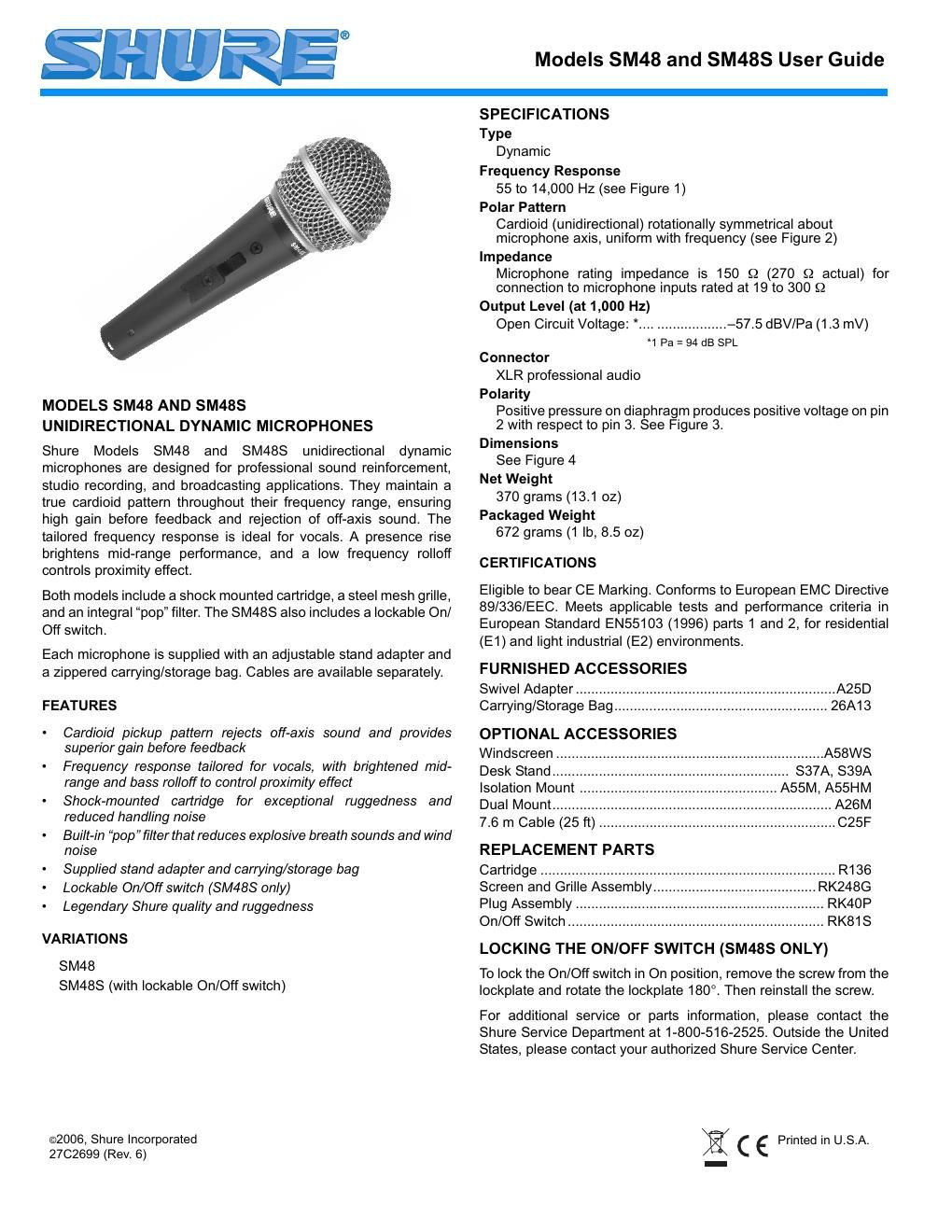

Page 1
2 MICROPHONES DYNAMIQUES UNIDIRECTIONNELS MODÉLES SM48 ET SM48S CARACTÉRISTIQUES Type Dynamique Réponse en frequence 55 à 14.000 Hz (voir la figure 1) Dispérsion Carioîde (unidirectionnel) symétrique circulairement sur axe, uniforme avec la fréquence (voir la figure 2) Impédance L'impédance nominale est 150 Ω. (effective 270 Ω) pour entrées microphones données pour 19 à 300 Ω. Niveau de sortie (à 1 kHz) En circuit ouvert (voltage):* . . . . . . .–57.5 dBV/Pa (1.3 mV) *1 Pa = 94 dB SPL Polarité Une pression positive produit une tension positive sur la broche 2 par rapport a la broche 3 (voir la figure 1) Dimensions hors tout Voir la figure 4 Poids net 370 grammes VARIATIONS SM48 SM48S (avec interupteur d'alimentation electrique) HOMOLOGATIONS Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/CEE. Conforme aux critères applicables de test et de performances de la norme européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d'industrie légère (E2). ACCESSOIRES FOURNIS Adaptateur pivotant ........................................................... A25D Sac de rangement ............................................................ 26A13 ACCESSOIRES EN OPTION Bonnet ............................................................................ A58WS Pied de table ...................................................................... S37A Pied a montage anti-vibrations .......................................... S39A Câble (7.6 m) ..................................................................... C25F PIÈCES DE RECHANGE Cartouche .......................................................................... R136 Prise ................................................................................ RK40P Grille avec écran........................................................... RK248G Interrupteur Marche/Arrêt (SM48S) ................................. RK81S Pour tout renseignement complémentaire, prière de prendre, contact avec le service Entretien Shure au 1/800-516-2525. En dehors des États-Unis, prière de prendre contact avec le centre d'entretien agréé Shure local. DYNAMISCH RICHTMIKROFON MODELL SM48 UND SM48S TECHNISCHE DATEN Wandlerprinzip Dynamisch, Tauchspule Frequenzgang 55...14.000 Hz (siehe Abbildung 1) Richtcharakteristik Nierenförmig, frequenz-unabhäningig und symmetrisch zur Mikrofonachse (siehe Abbildung 2) Impedanz Die Nenn-impedanzen betragen 150 Ω. Vorgesehen für den Anschluss an niederohmige Mikrofoneingänge, die für Quellimpe-danzen von 150 Ω bemessen sind. Ubertragungsfaktor (bei 1 kHz) Feldleerlaufbertragungsfaktor*...........–57,5 dBV/Pa (1,3 mV) *1 Pa = 94 dB SPL Polarität Positiver Schalldruck ergibt positive Spannung am Anschlußstift 2, gemessen tum Anschlußstift 3 (siehe Abbildung 3) Gesamtabmessungen Siehe Abbildung 4 Nettogewicht 370 g Schalter SM48 SM48S (mit netz ein/aus-kopf) ZULASSUNG Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2). MITOELIEFERTES ZUBEHÖR Stativhalterung....................................................................A25D Tragetasche...................................................................... 26A13 SONDERZUBEHÖR Windschutz .................................................................... A58WS Tischständer ....................................................................... S37A Schwingungsisolierter Tischständer................................... S39A Kabel .................................................................................. C25F ERSATZTEILE Kapsel ................................................................................ R136 Anschlusskupplung......................................................... RK40P Einsprechkorb .............................................................. RK248G Ein-/Ausschalter (SM48S) ............................................... RK81S Weitere Informationen hinsichtlich Service oder Ersatzteile erhalten Sie vom Shure-Zentral-Kundendienst unter der Nummer 1-800-516-2525. Außerhalb der Vereinigten Staaten von Amerika wenden Sie sich Bitte an das entsprechende autorisierte Service-Center Ihres Landes.
Page 2
3 MICROFONO DINAMICO UNIDIRECCIONAL MODELOS SM48 Y SM48S CARACTERISTICAS Tipo Dinámico Respuesta a Frecuencias 55 a 14.000 Hz (vea la Figura1) Dispersión Polar Cardioide (unidireccional), uniforme respecto a la frecuencia y simétrica respecto al eje (vea la Figura 2) Impedancia La impedancia especificada es de 150 Ω (270 Ω efectivos) para su conexión a entradas de micróno especificadas entre 19 y 300 Ω.. Nivel de salida (a 1 kHz) Tensión en circuito abierto* ............... –57,5 dBV/Pa (1,3 mV) *1 Pa = 94 dB SPL Polaridad La presión positiva produce un voltaje positivo en el pin 2 respecto al 3 (vea la Figura 3) Dimensiones totales Vea la Figura 4 Peso neto 370 g Variaciones SM48 SM48S (con interruptor de encidido) CERTIFICACIONES Califica para llevar las marcas CE. Cumple la directiva europea 89/ 336/EEC de compatibilidad electromagnética. Se ajusta a los criterios correspondientes de verificación y funcionamiento establecidos en la norma europea EN 55103 (1996), partes 1 y 2, para zonas residenciales (E1) y zonas de industria ligera (E2). ACCESORIOS SUMINISTRADOS Abrazadera ....................................................................... A25D Bolsa de transporte........................................................... 26A13 ACCESORIOS OPCIONALES Pantalla antiviento ......................................................... A58WS Pié de sobremesa ............................................................. S37A Pié con aislador de vibraciones ........................................ S39A Cable (7.6 m) ..................................................................... C25F REPUESTOS Cápsula...............................................................................R136 Enchufe ........................................................................... RK40P Conjunto de protector y rejilla ....................................... RK248G Interruptor (SM48S) ......................................................... RK81S Para información adicional acerca del servicio o de partes, llame al Departamento de Servicio Shure a 1-800-516-2525. Fuera de los EE.UU., llame al servicentro autorizado de productos Shure. MICROFONO DINAMICO UNIDIREZIONALE MODELLO SM48 Y SM48S CARATTERISTICA Tipo Dinamico Risposta in frequenza Da 55 a 14.000 Hz (vedi Figura 1) Diagrammi Polare Cardioide (unidirezionale), uniforme rispetto all'asse del microfono, uniforme con la frequenza (vedi Figura 2) Impedenza Valore nominale: 150 Ω (270 Ω effettivi) per il collegamento a ingressi microfonici con bassi valori nominali di impedenza (19- 300 Ω). Livelli de uscita (a 1.000 Hz) Tensione a circuito aperto*: .............. –57,5 dBV/Pa (1,3 mV) *1 Pa = 94 dB SPL Polarità Una pressione positiva sul diaframma produce una tensione positiva al piedino 2 rispetto al piedino 3 (vedi Figura 3) Dimensioni totali Vedi Figura 4 Peso netto 370 g Variazioni SM48 SM48S (con interruttore di alimentazione ON/OFF) OMOLOGAZIONI Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità elettromagnetica 89/336/CEE. Conforme ai criteri sulle prestazioni e alle prove pertinenti specificati nella norma europea EN 55103 (1996) parti 1 e 2, per ambienti residenziali (E1) e industriali leggeri (E2). ACCESSORI IN DOTAZIONE Adattore regolabile ........................................................... A25D Borsa ................................................................................ 26A13 ACCESSORI OPTIONAL Schemo antivento .......................................................... A58WS Base da tavolo ...................................................................S37A Adattore antivibrazioni .......................................................S39A Cavo (7.6 m) .......................................................................C25F RECAMBI Cartuccia ............................................................................ R136 Connettore ....................................................................... RK40P Gruppo grilia e schemo .................................................RK248G Interruttore (SM48S) ........................................................ RK81S Per ulteriori informazioni sui ricambi o per assistenza, chiamare l'assistenza clienti della Shure al numero verde 1-880-516-2525 (solo negli stati Uniti). Fuori dagli Stati Uniti rivolgersi al rivenditore o ad un centro di assistenza autorizzato.
