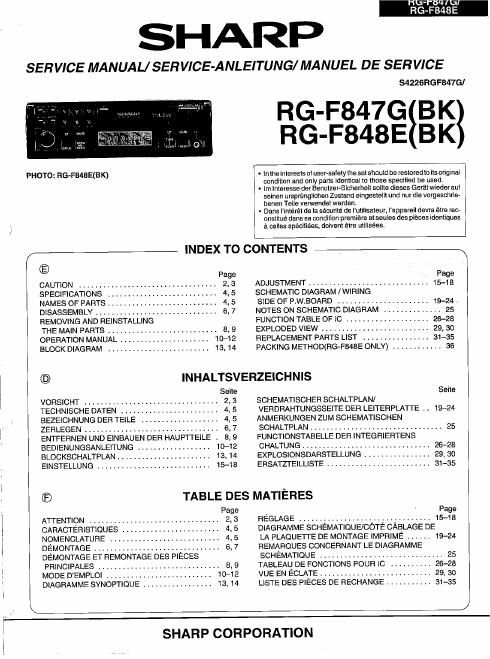

SHARP

SERVICE MANUAL/ SERVICE-ANLEITUNG/ MANUEL DE SERVICE

S4226RGF847G/

; ;~' ~~ RG-F847G BK
I 5:: ; i RG-F848E BK

I lu:
, lama um

PHOTO: RG-FB48E(BK)

- In the inlerests of user-safety the set ShOuld be restored to its original
condition and only pans identical to those specified be used.

- lm Interesse der Benutzer-Sicherheit Sollte disses Gerat wieder auf
seinen urspriinglichen Zustand eingestellt und nur die vorgeschrie-
benen Teile verwendei werden.

- Dans Iintérét de la sécurité de Iutilisaieur, Iappareil devra étre rec-
onstitué danS 5a condition premiere etseules des pieces identiques
a celles spécifiées, doivent élre utilisées.

fi-_- INDEX TO CONTENTS -_-fi

® Page Page
CAUTION .................................. 2, 3 ADJUSTMENT ............................. 15-1 5
SPECIFICATIONS . . . . .................. 4, 5 SCHEMATIC DIAGRAM/WIRING
NAMES OF PARTS ........................ 4, 5 SIDE OF P.W.BOAFlD ...................... 19-24 .
DlSASSEMBLY .............................. 6, 7 NOTES ON SCHEMATIC DIAGRAM .............. 25
REMOVING AND REINSTALLING FUNCTION TABLE OF 10 .................... 26-28
THE MAIN PARTS ........................... s, 9 EXPLODED VIEW .......................... 29, so
OPERATION MANUAL ...................... 10-12 REPLACEMENT PARTS LIST ............... 31-35
BLOCK DIAGRAM ......................... Is, 14 PACKING METHOD(FlG-F848E ONLY) ...... , ...... 35
© INHALTSVERZEICHNIS
Seite Seite
VORSICHT ................................. 2, 3 SCHEMATISCHER SCHALTPLAN/
TECHNISCHE DATEN ........................ 4, 5 VERDRAHTUNGSSEITE DER LEITERPLAI'I'E . . 19-24
BEZElCHNUNG DER TEILE ................... 4, 5 ANMEFlKUNGEN ZUM SCHEMATISCHEN
ZERLEGEN ................................. 6,7 SCHALTPLAN ................................ 25
ENTFERNEN UND EINBAUEN DER HAUP'I'I'ElLE . 8,9 FUNCTIONSTABELLE DER INTEGRIERTENS
BEDIENUNGSANLEITUNG .................. 10-12 CHALTUNG ............................... 26-28
BLOCKSCHALTPLAN ....................... 13, 14 EXPLOSIONSDARSTELLUNG ................ 29, 30
EINSTELLUNG ............................ 15-18 ERSATZTEILLISTE ......................... 31-35
(9 TABLE DES MATIERES
' Page
ATTENTION ................................ REGLAGE ................................ 15-1 3
OARACTERISTIQUES . . . . ............... DIAGRAMME SCHEMATIOUE/COTE CABLAGE DE
NOMENCLATURE .............. LA PLAQUETIE DE MONTAGE IMPRIME ...... 19-24
DEMONTAGE ............................... 5, 7 REMARQUES CONCERNANT LE DIAGRAMME
DEMONTAGE ET REMONTAGE DES PIECES SCHEMATIQUE .............................. 25
PRINCIPALES .............................. s, 9 TABLEAU DE FONCTIONS POUR lC .......... 26-28
MODE DEMPLOI .......................... 10-12 VUE EN ECLATE ........................... 29, 30
DIAGRAMME SYNOPTIQUE ................. 13, 14 LISTE DES PIECES DE RECHANGE ........... 31-35

SHARP CORPORATION

Page 2

RG-F848E

® CAUTION

l RADIATOR PANEL
When the units IS in operation, the radiator panel on the side of
the main unit will gradually heat up. A. ' 1 '1
When removing the unIt from the installation mount after it has
been in opera'tloh; caution should be taken not to touch the
radiator panel because it may cause burns.

; VQRSICHT
I KUHLERBLECH
Wenn das Geréit in Betrieb ist, enIvérmt sich das Kflhlerblech auf
der Seite des Hauptgeréts allmahlich.
Wenn Sie das Gerat nach Betrieb aus dem Einbaugehause
herausnehemen, achten Sie darauf, daB Sie nicht das i
Kiihlerblech beriihren, da es Verbrennungen verursachen kann. Figure 2

® ATTENTION

I PANNEAU DE RADIATEUR

Pendant Ie fonctionnement de lappareil, le panneau de radiateur
sur le coté de Iappareil principal chauffe légerement.

Pour retirer lappareil juste apres lutilisation, veiller a ne pas se
brfller avec le panneau chaud.

\;nl .
