Sharp dv a 1000 u service manual

Page 1

HEAV'Id OEIGIA GAG 'IVIINVW EIOIAHEIS

ROOOLVAG "IEIGOIN

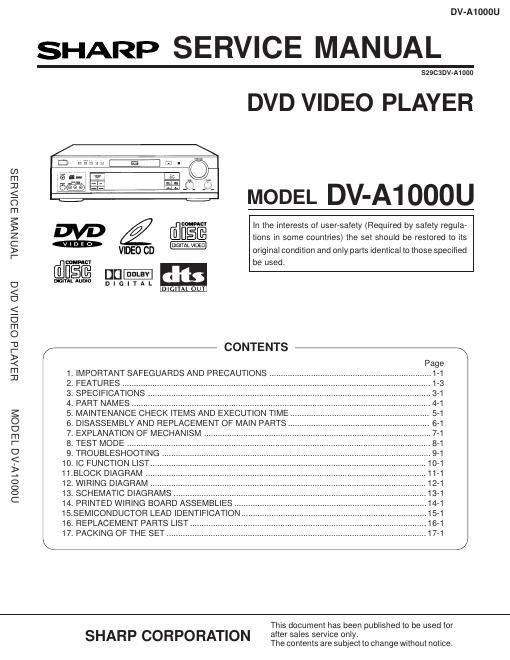

DV-A1000U

SHARP SERVICE MANUAL

SZQCSDV-A1000

DVD VIDEO PLAYER

iii-ya 7,.
3::

ooze: ".1... "r: ~J

I-

MODEL DV-A1000U

@WMW" In the interests of user-safety (Required by safety regula»
% [ISIS tions in some countries) the set should be restored to its

VIDEO CD m original condition and only parts identical to those specified

@figflfi be used.
....W ppG- g
DI ITAL OUTl

/ CONTENTS \

"U
9)
LO

. IMPORTANT SAFEGUARDS AND PRECAUTIONS .....
. FEATURES ....................................................................
. SPECIFICATIONS
. PART NAMES ..........
. MAINTENANCE CHECK ITEMS AND EXECUTION TIME
. DISASSEMBLY AND REPLACEMENT OF MAIN PARTS
. EXPLANATION OF MECHANISM
. TEST MODE ...................
.TROUBLESHOOTING
10. IC FUNCTION LIST ......
11.BLOCK DIAGRAM .
12. WIRING DIAGRAM ......
13. SCHEMATIC DIAGRAMS ......
14. PRINTED WIRING BOARD ASSEMBLIES .......
15.SEMICONDUCTOR LEAD IDENTIFICATION
16. REPLACEMENT PARTS LIST ......
17. PACKING OF THE SET .....

(Dmflmu'lwa-k

LWWWWWWWWWme

;; :.:= .22;
.NT999°TP."F9TT

This document has been published to be used for

SHARP CORPORATION after sales service only.

The contents are subject to change without notice.

Page 2

DV-A1000U

1. IMPORTANT SAFEGUARDS AND PRECAUTIONS

1. IMPORTANT SERVICE NOTES

BEFORE RETURNING THE VIDEO CASSETTE
RECORDER

Before returning the video cassette recorder to the user,
perform the following safety checks.

1. Inspect all lead dress to make certain that leads are
not pinched or that hardware is not lodged between
the chassis and other metal parts in the video cassette
recorder.

2. Inspect all protective devices such as non»metallic
control knobs, insulation materials, cabinet backs,
adjustment and compartment covers or shields, isola»
tion resistor/capacitor networks, mechanical insula»
tors etc.

3. To be sure that no shock hazard exists, check for
current in the following manner.

0 Plug the AC line cord directly into a 120 volt AC outlet
(Do not use an isolation transformer for this test).

0 Using two clip leads, connect a 1.5k ohm, 10 watt
resistor paralleled by a 0.15uF capacitor in series with
all exposed metal cabinet parts and a known earth
ground, such as a water pipe or conduit.

0 Use an SSVM or VOM with 1000 ohm per volt, or
higher, sensitivity or measure the AC voltage drop
across the resistor (See Diagram),

0 Move the resistor connection to earth exposed metal
part having a return path to the chassis (antenna,
metal cabinet, screw heads, knobs and control shafts,

TO EXPOSED
METAL PARTS

etc.) and measure the AC voltage drop across the
resistor. Reverse the AC plug on the set and repeat
AC voltage measurements for each exposed part.
Any reading of 0.45V rms (this corresponds to 0.3mA
rms AC.) or more is excessive and indicates a poten-
tial shock hazard which must be corrected before
returning the video cassette recorder to the owner.

éfi

SSVM
-0 AC SCALE 0-

1.5k ohms.
10W

0.15 HF
TEST PROBE

CON NECT TO
KNOWN EARTH
G ROUND

1. NOTES DE SERVICE IMPORTANTES

AVANT DE RENDRE LE MAGNETOSCOFE

Avantde rendre le magnétoscope a lutilisateur, effectuer
les vérifications de sécurite survantes.

1. Vérifier toutes les gaines de fil pour étre sOr que les fils
ne sont pas pinces ou que le materiel nest pas coincé
entre le chassis et les autres pieces métalliques dans le
magnétoscope.

2. Vérifier tous les dispositifs de protection tels que les
boutons de commande non métalliques, les matériaux
disolement, le dos du coffret, les couvercles de
compartiment et ajustement ou les boucliers, les
reseaux de résistance / condensateur disolement, les
isolateurs mécaniques, etc.

3. Pourétre s0rquil n'yaaucunrisque de chocélectrique,
vérifier le courant de fuite de la maniere suivante.

O Brancherlecordondalimentation secteurdirectement
dans une prise de courantde 120 volts. (Ne pas utiliser
de transformateur disolement pour cet essai).

O Utiliser deux fils a pinces et connecter une resistance
de10watts1,5kohm en parallele avec un condensateur
de 0,15 HF en série avec des pieces du coffret métallique
exposées et une masse de terre connue telle quun
tuyau ou un conduit deau.

O Utiliser un VTVM ou VOM avec une sensibilité de1000
ohms par volt ou plus ou mesurer la chute de tension
CA entre la resistance (voir diagramme).

O Déposer la connexion de la resistance a toutes les
pieces métalliques exposées ayant un parcours de

retour au chassis (connexions dantenne, coffret
métallique,tétes de vis, boutons etarbresdecommande,
etc.) etmesurer la chute detension CAentre la resistance.
lnverser lafiche CA (unefiche intermédiaire non polarisée
doit étre utilisée a seule fin de faire ces verifications.) sur
lappareil et répéter les mesures de tension CA pour
chaque piece métallique exposée. Toute lecture de
0,45 V rms (ceci correspond a 0,3 mA rms CA) ou plus
est excessive et signale un danger de choc qui doit étre
corrigé avant de rendre le magnétoscope a son
utilisateur.

0.15 11F
SONDE D'ESSAI

CONNECTER A
UNE MASSE DE
TERRE CONNUE

VERS PIECES
M ETALLIOUES
EXPOSEES

1-1
