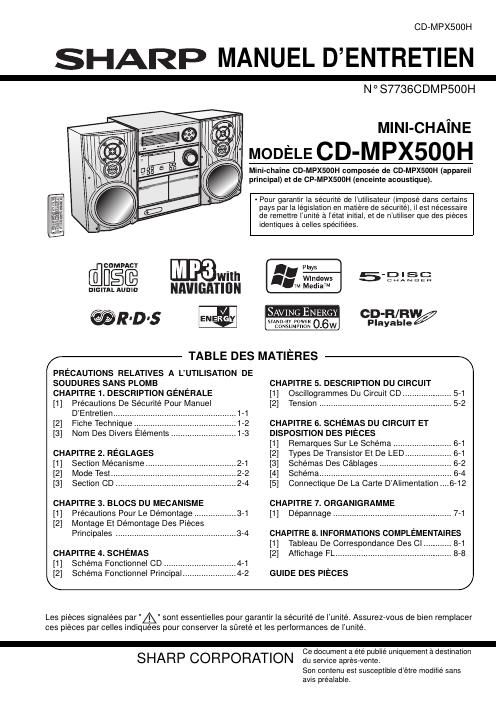

CD-MPX500H

SHARP MANUEL DENTRETIEN

N ° S7736CDMP500H

MINI-CHAINE

° MODELE CD-MPX500H

Mini-chaine CD-MPX500H composée de CD-MPXSOOH (appareil
principal) et de CP-MPXSOOH (enceinte acoustique).

- Pour garantir la sécurité de Iutilisateur (impose dans certains

@ pays par la legislation en matiere de sécurité), il est nécessaire
a de remettre Iunité a Iétat initial, et de n'utiliser que des pieces
identiques a celles spécifiées.

@figfi mini

DIGITAL AUDIO NAVIGATION

SAVING ENERGY -
@RIDIS ENE Y gummy POWFR 06W cpqayRa/bfiew/

.' Windows 5-2129.
TM MediaTM

CONSUMPTION

TABLE DES MATIERES %

PRECAUTIONS RELATIVES A LUTILISATION DE

SOUDURES SANS PLOMB CHAPITRE 5. DESCRIPTION DU CIRCUIT

CHAPITRE 1. DESCRIPTION GENERALE [1] Osciliogrammes Du Circuit CD .....

[1] Precautions De Sécurité Pour Manuel [2] Tension
DEntretien ............

[2] Fiche Technique

[3] Nom Des Divers Elements

...5-1
5-2

....1 1
.12 CHAPITRE 6. SCHEMAS DU CIRCUIT ET
1 3 DISPOSITION DES PIECES
[1] Remarques Sur Le Schema .........

...6-1

CHAPITRE 2. REGLAGES [2] Types De Transistor Et De LED 6-1
[1] Section Mécanisme [3] Schemas Des Céblages ..... 6-2
[2] Mode Test... [4] Schema... 6-4

[3] Section CD [5] Connectique De La Carte D Alimentation ....6-12
CHAPITRE 3. BLOCS DU MECANISME CHAPITRE 7. ORGANIGRAMME
[1] Precautions Pour Le Démontage .................. 31 [1] Dépannage ................................................... 7-1
[2] Montage Et Démontage Des Pieces
Principales .................................................... 3»4 CHAPITRE 8. INFORMATIONS COMPLEMENTAIRES
[1] Tableau De Correspondance Des Cl .. 8-1
CHAPITRE 4. SCHEMAS [2] Affichage FL ............................................ 8-8

...4-1

[1] Schema Fonctionnel CD ............. .
...4-2 GUIDE DES PIECES

[2] Schema Fonctionnel Principal .....

/

Les pieces signalées par A sont essentielles pour garantir la sécurité de Iunité. Assurez-vous de bien remplacer
ces pieces par celles indiquees pour conserver Ia sUrete et les performances de Iunité.

-
Ce document a été publié uniquement a destination
8 HAR P CO R PO RATIO N du service apres-vente.
Son contenu est susceptible d'étre modifié sans
avis préalable.

Page 2

CD-MPXSOOH
PRECAUTIONS RELATIVES A LUTILISATION DE SOUDURES SANS PLOMB

1. Utilisation de soudures sans plomb
"MAIN, POWER, DISPLAY, JACK, CD MP3" de ce modele comportent des soudures sans plomb. Le symbole LF
(Lead Free) signale que les soudures sont sans plomb. Ce symbole est utilise sur les cartes dalimentation et les
manuels dentretien. Les Iettres placées apres LF designent Ie type de soudure sans plomb.

Exemple: BE a

Sn-Ag-Cu Indicates lead-free solder of tin, silver and copper.

2. Utilisation de fil de soudure sans plomb
Pour reparer les soudures sans plomb des caries dalimentation, utilisez du fil de soudure sans plomb.Toute
reparation avec du fil de soudure classique peut provoquer des dommages ou des accidents dus a des fissures.
Etant donne que Ie point de fusion des soudures sans plomb (Sn-Ag-Cu) est superieur de 40°C a celui des
soudures classiques, nous vous recommandons dutiliser un fer a souder special. Si vous ne savez pas comment
vous procurer du fil de soudure sans plomb ou un fer a souder, contactez notre centre ou notre filiale SAV le plus
proche.

3. Soudure
Etant donne que Ie point de fusion des soudures sans plomb (Sn-Ag-Cu) est denviron 220°C, cest-a-dire
supérieur de 40°C a celui des soudures classiques, et que ce type de soudure presente une mouillabilite
soudure faible, vous devez Iaisser Ie fer a souder suffisamment longtemps en contact avec la carte
dalimentation.
Toutefois, du fait que la pastille peut se decoller et que la temperature maximale de resistance a la chaleur
risque détre dépassée, eloignez Ie fer a souder de la carte dalimentation des que vous etes sur de la solidité
de la soudure.
Les soudures sans plomb contiennent une plus grande quantité d'étain, et la soudure peut facilement étre
rectifiée. Vérifiez que vous avez allumé et éteint Ie fer a souder correctement.
Les soudures sans plomb peuvent se mélanger avec dautres metaux sil reste des residus sur Ie bout du fer a
souder. Nettoyez le fer a souder apres chaque utilisation,
Si Ie bout du fer a souder noircit au cours de son utilisation, frottez-le avec de la laine dacier ou du papier de
verre fin.

Lorsque vous remplacez des pieces, suivez Ies indications de polarite de la carte dalimentation.
Fil de soudure sans plomb

Réf. N° piece Description
PWB-A 92LPWB6905MANS MAIN (A1), POWER (A2)
PWB-B 92LPWBG905DPLS DISPLAY (BI), JACK (B2)
PWB-C 92LPWB67OOCDUS CD MP3
