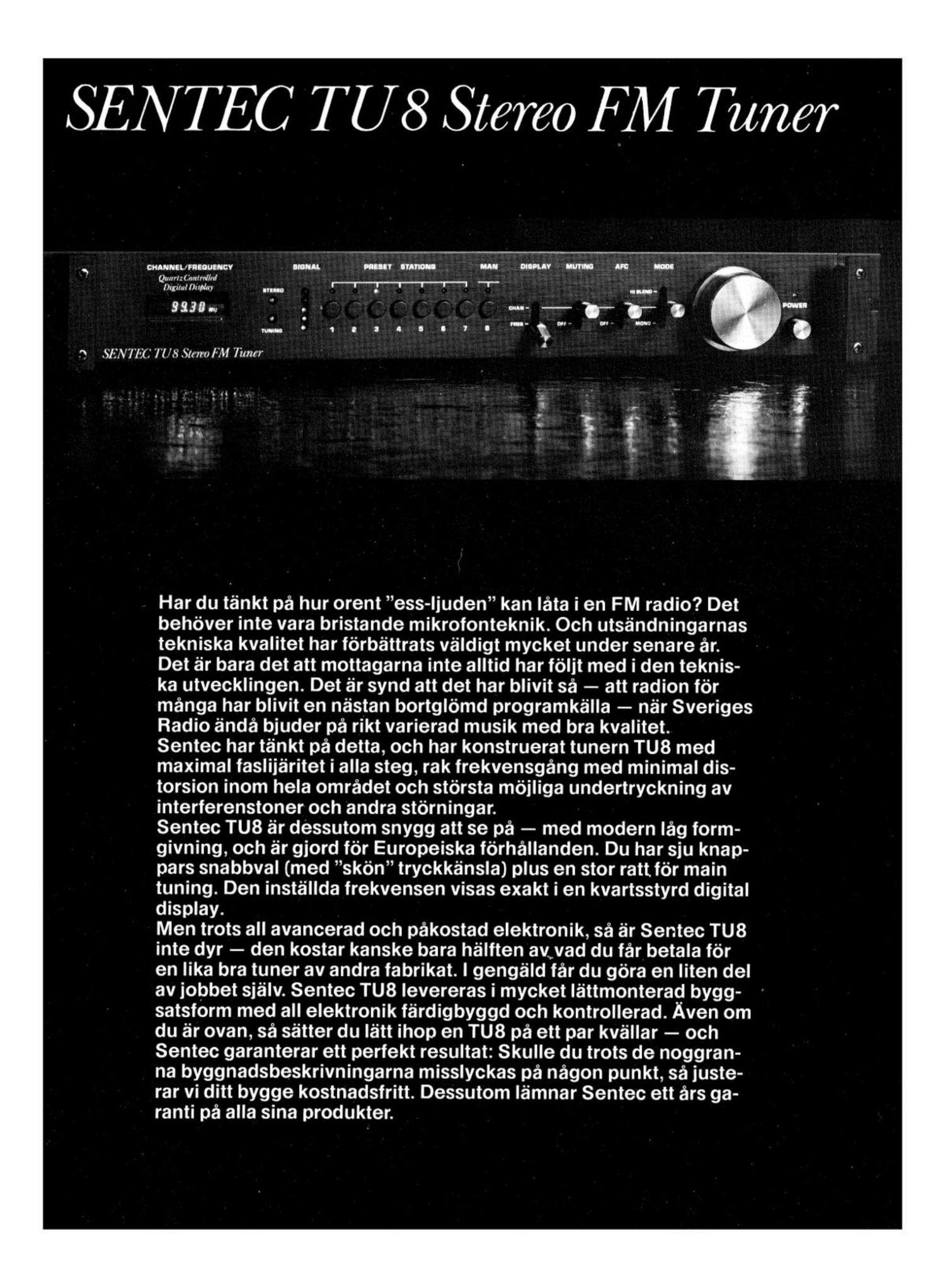

SEN TEC T U 8 Stereo FM Tuner

MNLIHIIW
Qrmrl: (.hnlml/nl
I )iylul I): splay

9339..

" .SIIN'II'X. 7'1 '8 Sim-"I'M Tumr

Har du tankt pa hur orent ess-ljuden kan Iéta i en FM radio? Det
behover inte vara bristande mikrofonteknik. Och utsa'ndningarnas
tekniska kvalitet har forbattrats valdigt mycket under senare ér.
Det ar bara det att mottagarna inte alltid har folit med i den teknis-
ka utvecklingen. Det a'r synd att det har blivit sa - att radion for
manga har blivit en nastan bortglomd programka'lla - nar Sveriges
Radio andé bjuder pa rikt varierad musik med bra kvalitet.

Sentec har tankt pa detta, och har konstruerat tunern TU8 med
maximal laslijaritet i alla steg, rak lrekvensgéng med minimal dis-
torsion inom hela omradet och storsta mojliga undertryckning av
interterenstoner och andra storningar.

Sentec TU8 éir dessutom snygg att se pa - med modern lag form-
givning, och a'r giord for Europeiska forhallanden. Du har siu knap-
pars snabbval (med skon tryckka'nsla) plus en stor rattfor main
tuning. Den instéillda frekvensen visas exakt i en kvartsstyrd digital
display.

Men trots all avancerad och pakostad elektronik, sé ar Sentec TU8
inte dyr - den kostar kanske bara halften av,vad du far betala for
en lika bra tuner av andra fabrikat. l gengald tar du gora en liten del
av jobbet sjélv. Sentec TU8 Ievereras i mycket la'ttmonterad bygg-
satslorm med all elektronik tardigbyggd och kontrollerad. Aven om
du éir ovan, sé sa'tter du latt ihop en TU8 pa ett par kvallar - och
Sentec garanterar ett perfekt resultat: Skulle du trots de noggran-
na byggnadsbeskrivningarna misslyckas pa négon punkt, sé juste-
rar vi ditt bygge kostnadsfritt. Dessutom lamnar Sentec ett érs ga-
ranti pa alla sina produkter.

Page 2

HF DEL MED HOG KANSLIGHET OCH LAG STORNIVA

Hogtrekvens och blandardelen i Sentec TU8 utgors av en sarskild,
val ska'rmad enhet som trimmas och kontrolleras separat fore sam-
mansa'ttningen. Enheten innehaller extremt Iagbrusiga "Dual Gate
MOS FETzar med hittills obvertraflade korsmodulationsegenska-
per - d.v.s. tormaga att undertrycka storningar tran starka narbe-
lagna sandare. Fem avstamda kretsar ger steget mycket hog selek-
tivitet och en spegelfrekvensundertryckning pa mer an 80d B.

FASLINJAR MF FOR LAG DISTORSION
For att uppna lag distorsion i en FM radio lordras att alla steg lore detektorn a'r taslinj'ara. Detta a'r viktigt i bade HF
delen och - kanske lramfor allt - i MF tiltret. I stallet for s.k. keramiska filter anva'nder Sentec darior ett sexpoligt
LC filter med extremt god tasliniaritet, (grupploptiden éir mindre an 0.5 uS vid rt: 175KHz). MF och detektorkretsen i
TU8 heter CA3189 - en vidareutveckling av den vanliga CA3089 - men med annu lagre distorsion och brus. Den
har dessutom en "deviation mute Iunktion - radion tystnar automatiskt vid for stor telinstallning av trekvensen
(: 4OKHz). Den exakta installningen gor man med hjalp av "tuning" indikatorn pa frontpanelen. Signalstyrkan visas
med en Iysdiodskala da'r ta'ndnivéerna ar 2uV/20uV/70uV/300uv och 1mV.

UTGANG FOR SPOKBILDSKONTROLL [MULTI PATH]

En olamplig riktning och placering av antennen kan resultera i att bade direktstralande signaler tran sandaren och
retlekterade signaler nar mottagaren - samma fenomen som ger "spékbilder" i on TV. Den sammansatta signalen
blir mer eller mindre amplituamodulerad och kan fororsaka distorsion i atergivningen.

Sentec TU8 har en speciell utgang dar du kan lyssna pa bara spokbilden" och stalla in antennen sa att ljudet dar blir
sa svagt som moiligt. Utgangen kan naturligtvis a'ven kopplas till oscilloscop eller LF-voltmeter.

NYUTVECKLAD STEREODEKODER GER DIGITAL DISPLAY

MINDRE STORNINGAR Sentec TU8 har kvartsstyrd
Radiosignalerna pa FM digital presentation av in-
bandet innehaller en stalld trekvens. Mottaga-
mangdintormation pa trek- ren a'r inte syntesupp-
venser som ligger Iangt byggd, utan tacker hela
ovanfor det horbara omra- omradet mellan 88MI-Iz . " _ ,, I .
det. FM stereosignalen lig- och108MHz.Mantaralltsa 47 4 " i i '
ger t.ex. pa 19KHz och 38 utan problem in de over 20 (a; 'flfififififlmhflflg
KHZ- I Sverige tinns OCKSé sandarna i Sverige som lig- . _ , 2"? . a i
ett riksta'ckande person- ger pa "udda" frekvenser. ' -
sbkningssystem (MBS), Displayen kan aven visa
med modulationstrekven- kanalnumret enligt ett in-
sen 57KHz. De olika hog- ternationellt system med
trekventa tonerna kan 300KHz delning, dar 87
blandas pa olika satt. och MHz a'r kanal noll och 108

ge upphov till horbara interterenstoner som kan vara MHz ar kanal 70.

mycket storande. Sentec TU8 har ett hogeffektivt l lage "AFC laser mottaga-
MPX filter for att I6rhindra detta. Dampningen av t.ex. ren helt pa den installda
38KH2 overstiger 100dBl Motorolas nya stereodeko- stationen. En speciell ope-
derkrets TCA4500A har ocksa utvecklats just med tan- rationstorstarkare servo-
ke pa dessa problem. lnterterestenomen med 57KHz styr dfirvid installningen
signaler 5r exempelvis n'a'stan helt eliminerad i denna elektroniskt.

krets. Distorsionen ar samtidigt mycket lag och brus-
nlvan tran dekoderkretsen helt forsumbar.

DATA
Kanslighet mono. 75KHz/26dB 1,5uV Undertryckning 38KHz 100dB
Kanslighet stereo. 75KHz/46dB 12uV Undertryckning 57KHz, 75KHz, 114KHz,
Signal/brus mono. 75KHz/1mv 74dB 152KHz 95dB
Signal/brus stereo. 75KHz/1mV 70dB Spegeltrekvensundertryckning 80dB
Distorsion THD mono. 75KHz/1 KHz 0,05 % MF undertryckning 100dB
Distorsion THD stereo. 75KHz/1KHz 0.1 % Selektivitet i 4OOKHz -55dB
Frekvensgang. i 1dB 15Hz-16KH2 Utniva. 75KHz 0.8V
Kanalseparation 40d8 Utimpedans 600 ohm
AM undertryckning. 30% /400Hz 55dB Dimensioner B450H680150 mm
Pilottonsundertryckning. 19KHz 66dB

SEN TEC AB

Upplandsgatan 39. 1 13 28 STOCKHOLM. Tel. 08-32 46 00
Generalagent l Danmark och Norge, AUDIOSCAN
