Sentec ec 8 brochure

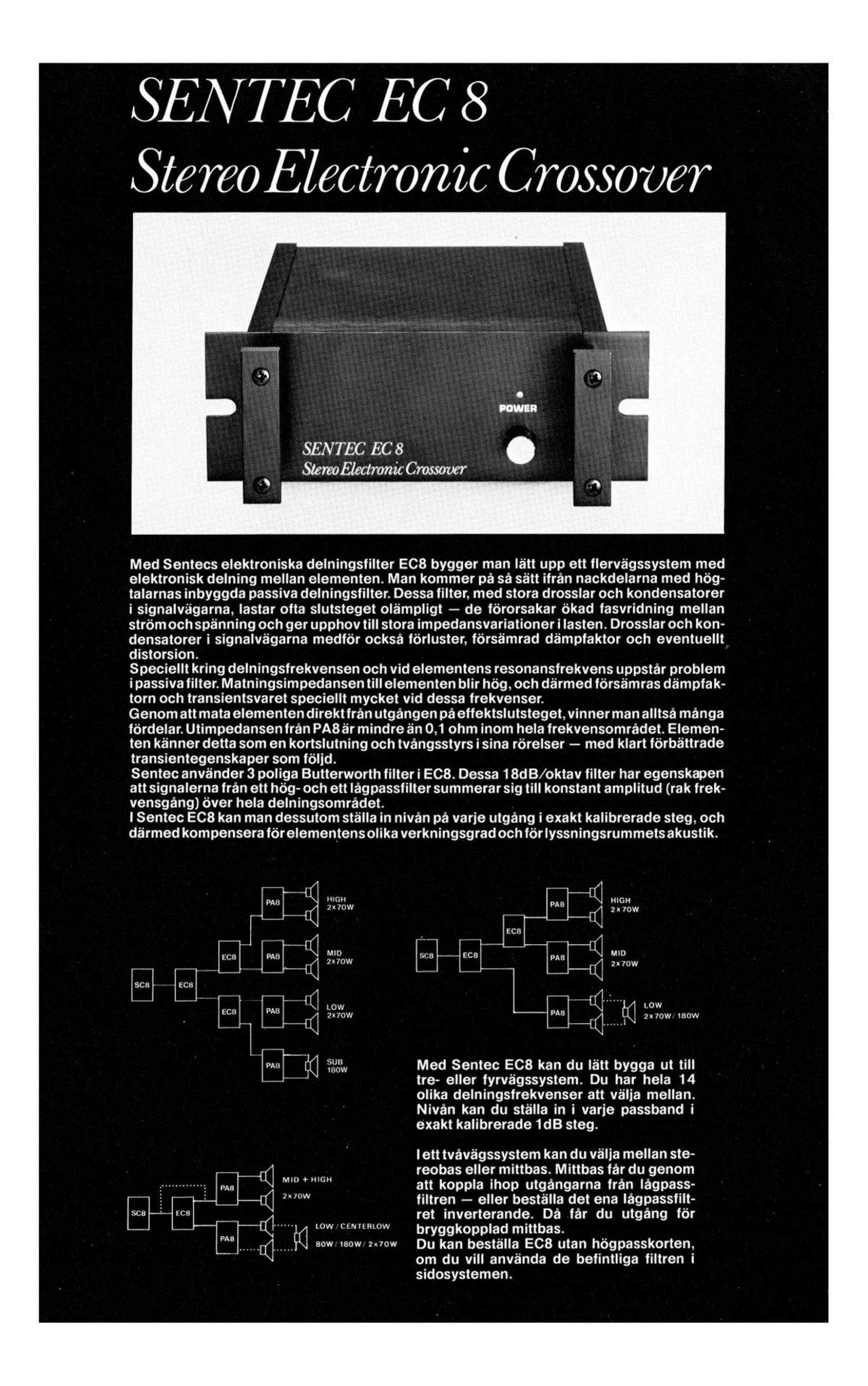

Page 1

SENTEC EC 8

Stereo E Zeetronie Crossover

SEN TEC EC 8
SlereoEledronichxso-uer

Med Sentecs elektroniska delningsfilter EC8 bygger man létt upp ett flervégssystem med
elektronisk delning mellan elementen. Man kommer pé sé sétt ifrén nackdelarna med hog-
talarnas inbyggda passiva delningsfilter. Dessa filter, med slora drosslar och kondensatorer
i signalvagarna, Iastar ofta slutsteget olémpligt - de fororsakar okad fasvridning mellan
strém och spénning och ger upphov till stora impedansvariationer i Iasten. Drosslar och kon-
densatorer i signalva'garna medfor ocksé forluster. forsémrad déimpfaktor och eventuellt
distorsion.

Speciellt kring delningsfrekvensen och vid elementens resonansfrekvens uppstér problem
i passiva filter. Matningsimpedansen till elementen blir hog, och dérmed forsa'mras démpfak-
torn och transientsvaret speciellt mycket vid dessa frekvenser.

Genom att mata elementen direktfrén utgéngen pa efiektslutsteget, vinner man alltsé ménga
fordelar. Utimpedansen frén PABér mindre on 0,1 ohm inom hela frekvensomrédet. Elemen-
ten kénner detta som en kortslutning och tvéngsstyrs i sina rorelser - med klart forbéttrade
transientegenskaper som folid.

Sentec anvénder 3 poliga Butterworth filter i E08. Dessa 18d B/oktav filter har egenskmen
att signalerna frén ett hog- och ett Iégpassfilter summerar sig till konstant amplitud (rak trek-
vensgéng) over hela delningsomrédet.

I Sentec E08 kan man dessutom sta'lla in nivén pé varie utgéng i exakt kalibrerade steg, och
dz'a'rmed kompensera forelementensolika verkningsgrad och for lyssningsrummetsakustik.

h-VV _
mun HIGH
J 2I7OW 2x70W
j ..-_rd I . {k
"0 5w - -- Eco "'0
: ?I7OW

LOW M LOW
2mm 1 2! row mow

it] Med Sentec EC8 kan du Iélt bygga ut till
tre- eller fyrvéigssystem. Du har hela 14
olika delningstrekvenser att valia mellan.
Nivén kan du stélla in i varje passband i
exaktkalibrerade1dB steg.

lett tvévégssystem kan du véilja mellan ste-
reobas eller mittbas. Mittbas fér du genom
at! koppla ihop utgangarna fran lagpass-
2" tiltren - eller bestéilla det ena Iégpassfilt-
ret inverterande. Dé fér du utgang for
W W"OW bryggkopplad mittbas.
BOW WOW wow Du kan bestélla E08 utan hogpasskorten,
om du vill anvénda de befintliga tiltren i
sidosystemen.

MID + HIGH

Page 2

ELEKTRONISKT DELNINGSFILTER
SENTEC E08

Sentec E08 ar moduluppbyggd med lyra plug in en-
heter. Varie en het innehaller elt aktivt hog- eller lag-
passlilter uppbyggt kring Sentecs hypersnabba
dubbeldiflerentialsteg med 6 lransislorer - sam-
ma koppling som i forlorsta'rkaren 8C8.
Delningsfrekvensen beror av plug in korten och du
kan valia mellan 14 olika trekvenser. Filtrens bram-
het ar 18dB/oktav och utnivan lran varje enhet kan
regleras lrén 0 till ~6dB i exakt kalibrerade 1 dB sleg.

Data: Delningslrekvenser (-3dB punklen): 80Hz/
115Hz/170Hz/250Hz/375Hz/580Hz/800Hz/

1150Hz/1700Hz/2500Hz/3750Hz/58OOHZ/ .13.... fl!" ,_

8000Hz/11500Hz -_...w "I"§'»'I'3"¥?I'II""' -' "5'7'f7'-'E???"a""e"-"'f"I"
Forsta'rkningzl New I I I I If: I 3 i . HI I E ' -*
Distorsion(THD):~5 0,01% 2;; I . ;.-~««i .5 i . '133' «-_-~ ;

Max insignal fore klipp: 10V '3 aooouz }
Matningsimpedans (utimpedans fran forl6rstarka- .3," I
ren): 600 ohm I
Utimpedans: «T 600 ohm

Dimensioner: 8144H680150mm I"

,,

,

I ,
I

. r

.

.

., .

.. qu-
Sentec EC8 levereras i Iatlmonterad byggsatstorm 7;: t 7 37177;; ; >7 y; 35- 1 . j » 33¢ v 73 7- .-
med samtliga krelskort monterade och kontrolle- mIM/I ' I I . .lI , . . z ' fig}; , g . .
.. 5: . :: 1.5 L. t :W WWJ

rade. :tpmxs

SEN TEC PD 8 StereoPhaseDivider

Bryggkopplingsenheten Sentec PD8 kopplas in
mellan tortorstarkaren 8C8 och tva stycken slutsteg
PA8. Slutstegen arbetar som monosteg, ett for ho-
ger och ett for vanster kanal.

Aven P08 ar moduluppbyggd med lyra plug in en-
heter - ell rakt och ett inverterande steg for varie
kanal - uppbyggda kring Sentecs 6 transistors dub-
beldiflerentialkoppling.

En bryggkopplad PA8 kan lamna 180W i 8 ohm
(140W i 16 ohm), och slewing rate blir fordubblad.

Eftersom PA8 slutstegen anva'nds som monosteg
kan man med fordel placera dem nara hogtalarna,
och eliminera inverkan av resistans och reaktans i
hogtalarledningarna. Det spelar ingen roll, all de
skarmade kablarna mellan SC8/PDB och slutslegen
blir motsvarande langre.

Sentec P08 levereras i lattmomerad byggsatsform
med samtliga kretskort monterade och kontrolle-
rade.

OBS: DU KAN INTE ANSLUTA ETT BRYGGKOPP-
LAT SLUTSTEG TILL HOGTALARE PA MINDRE
AN 8 OHM!

Data:

Forstarkningzl

Distorsion (TH D): < 0.01%

Max insignal fore klipp: 10V
Inimpedans: 10 Kohm
Utimpedans: 600 ohm
Dimensioner: B144H680150 mm

VI ATAR OSS ATT JUSTERA DITT BYGGE KOSTNADSFRITT OM DUuTRQTS DE NOGGRANNA
BYGGNADSBESKRIVNINGARNA SKULLE MISSLYCKAS PA NAGON PUNKT.

SEN TEC AB

Upplandsgatan 39, 1 13 28 STOCKHOLM. Tel. 08-32 46 00
Generalagent l Danmark och Norge AUDIOSCAN
