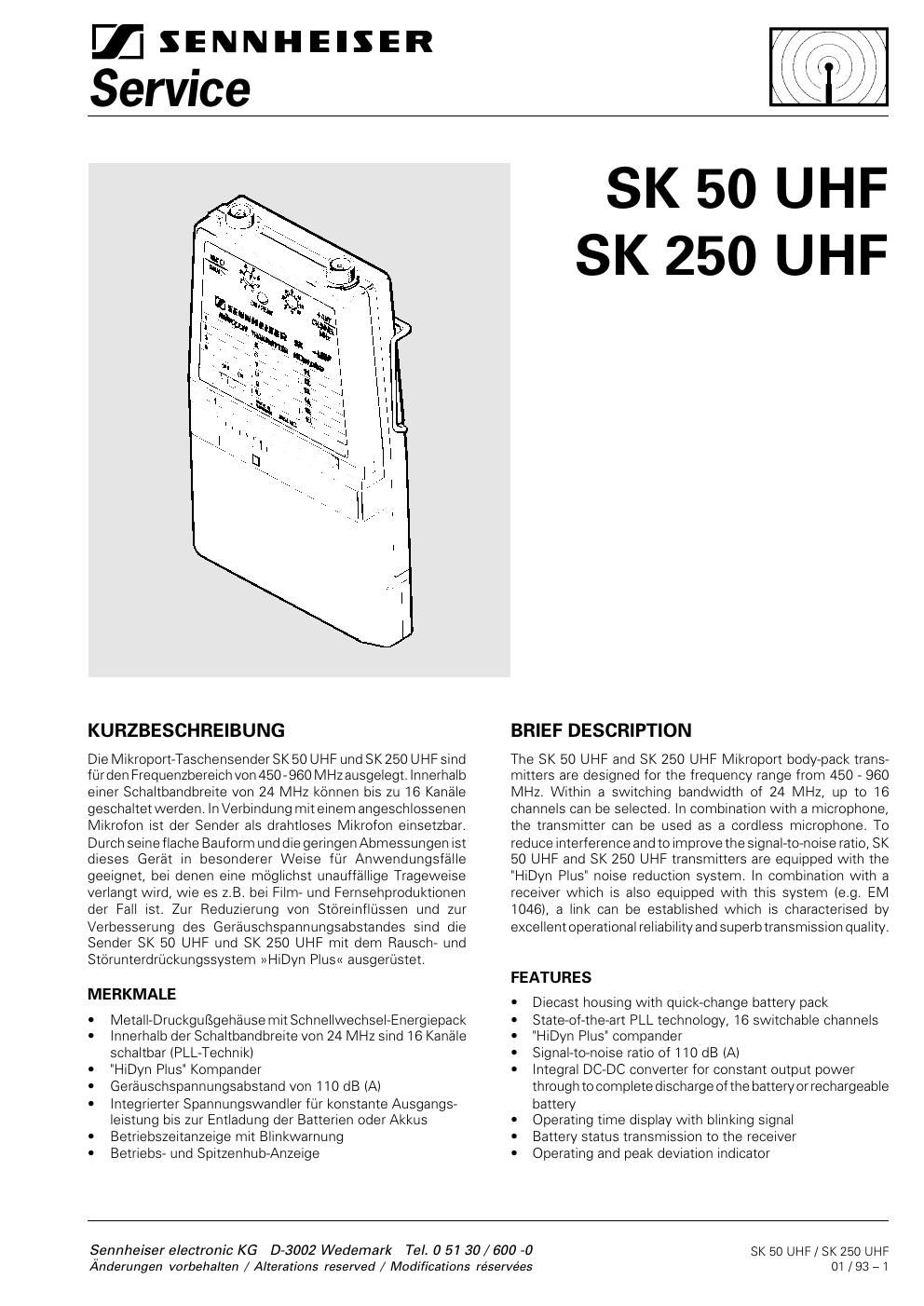

Sennheiser sk 250 uhf service manual
This is the 41 pages manual for sennheiser sk 250 uhf service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from sennheiser sk 250 uhf service manual (Ocr-read)
Page 1
SK 50 UHF / SK 250 UHF 01 / 93 Ð 2 INHALTSVERZEICHNIS SEITE 1. BEDIENUNGSELEMENTE 3 2. TECHNISCHE DATEN 4 3. BESCHREIBUNG 5 3.1. MECHANIK 5 3.2. NIEDERFREQUENZTEIL 5 3.3. HOCHFREQUENZTEIL 7 3.4. GLEICHSPANNUNGSVERSORGUNG 9 3.5. STROMLAUFPLAN IN STICHWORTEN 10 3.6. ANTENNENL€NGE 13 4. SERVICE HINWEISE 14 4.1. ALLGEMEINES 14 4.2. DEMONTAGE 14 4.3. ABGLEICH 14 4.4. KANALFREQUENZ€NDERUNGEN 15 4.5. SMD (SURFACE MOUNTED DEVICES) 15 5. MESSGER€TE UND PR†FMITTEL 16 6. MESSAUFBAU 16 7. PR†F- UND ABGLEICHANWEISUNG 17 8. STROMLAUFPL€NE 21 8.1. SK 50 UHF 21 8.2. SK 250 UHF 22 9. GEDRUCKTE SCHALTUNGEN 23 9.1. SK 50 UHF 23 9.2. SK 250 UHF 24 10. EXPLOSIONSZEICHNUNG 25 11. ERSATZTEILE 26 CONTENTS PAGE 1. OPERATING ELEMENTS 3 2. TECHNICAL DATA 4 3. DESCRIPTION 5 3.1. MECHANICAL CONSTRUCTION 5 3.2. AUDIO FREQUENCY SECTION 5 3.3. RADIO FREQUENCY SECTION 7 3.4. POWER SUPPLY (DC) 9 3.5. CIRCUIT DIAGRAM IN A FEW WORDS 10 3.6. CALCULATING THE ANTENNA LENGTH 13 4. SERVICE HINTS 14 4.1. GENERAL 14 4.2. DISASSEMBLY 14 4.3. ALIGNMENT 14 4.4. CHANGING CHANNEL FREQUENCIES 15 4.5. SMD (SURFACE MOUNTED DEVICES) 15 5. SPECIAL TOOLS AND EQUIPMENT 16 6. TEST SET-UP 16 7. TEST AND ALIGNMENT INSTRUCTIONS 19 8. CIRCUIT DIAGRAMS 21 8.1. SK 50 UHF 21 8.2. SK 250 UHF 22 9. PRINTED CIRCUIT BOARD 23 8.1. SK 50 UHF 23 8.2. SK 250 UHF 24 10. EXPLODED VIEW 25 11. SPARE PARTS 26
Page 2
SK 50 UHF / SK 250 UHF 01 / 93 Ð 3 1. BEDIENUNGSELEMENTE 1Antenna socket Special 1-pin Lemo coax connector 2Channel selector switch 16 channels within the switching bandwidth of 24 MHz 3Batterie capacity indicator B 50 / B 250 with 3 LED«s (100 %, 50 %, 10 %) BA 50 / BA 250 with 5 bar LCD-displays (100 %, 80 %, 60 %, 40 %, 20 %) 4ON / OFF switch below front cover to exclude accidental agitation 5Operating / Peak deviation indicator dim during normal operation bright for peak deviation ( ± 56 kHz) 6Sensitivity selector switch for microphone input adjustable in 8 steps (13.2 mV - 1.55 V) 7Microphone socket Special 3-pin Lemo connector 1Antennenanschlu§buchse Lemo spezial Koax (1-pin) 2Kanalwahlschalter 16 KanŠle innerhalb der Schaltbandbreite (24 MHz) 3Betriebszeitanzeige B 50 / B 250 mit 3 LED«s (100 %, 50 %, 10 %) BA 50 / BA 250 mit 5 Balken LCD-Anzeigen (100 %, 80 %, 60 %, 40 %, 20 %) 4Betriebsschalter unterhalb der Frontplatte, deshalb gesichert gegen ver- sehentliches Ausschalten 5Betriebs- / Spitzenhubanzeige leuchtet dunkel im normalen Betrieb leuchtet hell bei erreichen des Spitzenhubes ( ± 56 kHz) 6Empfindlichkeitseinsteller fŸr Mikrofoneingang in 8 Stufen einstellbar von 13,2 mV bis 1,55 V 7Mikrofonanschlu§buchse Lemo spezial (3-pin) 7 6 5 4 31 2 1. OPERATING ELEMENTS
