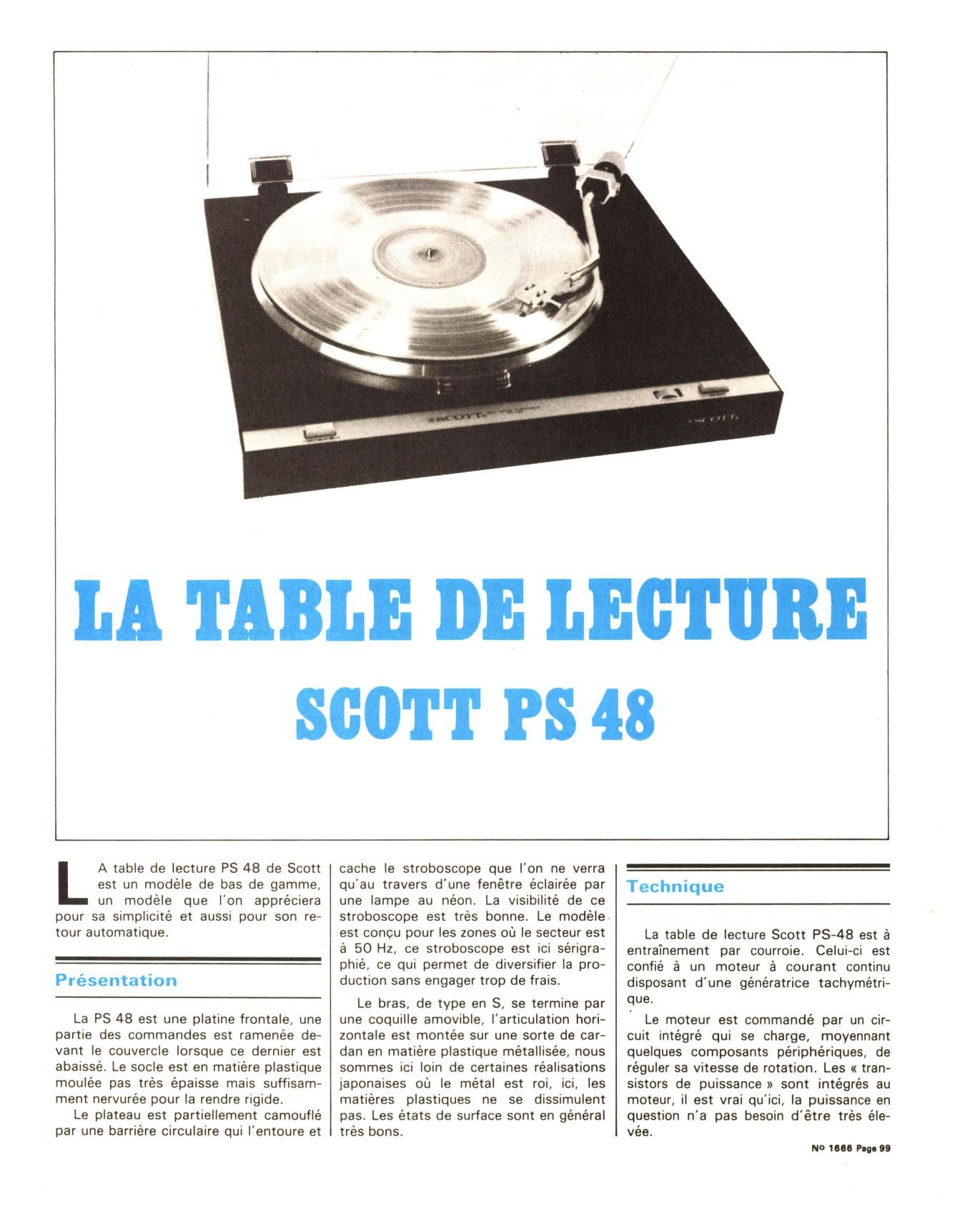

Scott PS 48 Test

Page 1

20 100 2 4 6 8 15 10k 20k 4 6 8 1000 Le constructeur ne donne pas les dé- tails internes du circuit intégré. Pour économiser les composants, un seul potentiomètre commande l'ajuste- ment de la vitesse, ce potentiomètre est bien entendu complété par des ajustables situés à l'intérieur de la table de lecture. Un inverseur à touche pousse/pousse commute la vitesse, c'est un peu moins poétique qu'une paire de touches corres- pondant chacune à une vitesse. On cons-' talera peut-être une variation d'écart de vitesse en passant de 33 à 45 t/mn, les stroboscopes sont très sensibles. Ne vous en faites donc pas si les dessins du stroboscope ne sont pas très stables... Le mouvement est transmis par une courroie de polyuréthane de couleur claire, cette poulie vient autour d'une jupe du plateau. Le moteur est du type à haute vitesse de rotation, comme on le constate à la taille de la poulie motrice. Le bras est en S, il se termine par un connecteur sur lequel est vissée une co- quille amovible au standard international. La cellule qui l'équipe est une Audiotech- nica à deux aimants mobiles que l'on rencontre souvent sous diverses marques de fabrique. L'équilibre du bras est assuré par un contrepoids qui se visse, une colerette graduée permet d'ajuster la force d'appui en fonction de la cellule employée. Le réglage de compensation de force centripète est confié à un ressort que l'on tendra plus ou moins à l'aide d'une mo- lette. Mesures Nous avons trouvé sur cette table de lecture un taux de pleurage et de scintil- lement extrêmement bas, nous avons mesuré en effet 0,04 % à 33 t /mn et 0,05 % à 45 t/mn ce que l'on a l'habi- tude de trouver sur les meilleures tables de lecture. Le rapport signal sur bruit non pondéré mesuré avec un disque est de 35 dB sans pondération et de 65 dB avec pondéra- tion, ce sont des chiffres tout à fait vala- bles. La courbe de réponse, relevée sur les deux voies, est donnée graphiquement. Conclusions Cette table de lecture, de grande diffu- sion offre des performances tout à fait convenables, les japonais sont passés maîtres dans l'art de construire des tables de lecture, on regrettera ici d'avoir un châssis vraiment léger mais qui n'em- pêche pas d'excellentes performances. Les constructeurs essaient de produire des appareils dont le prix de revient reste abordable. Nous avons avec la PS 48 un tourne-disque dont le prix de vente n'est pas trop élevé et qui néanmoins offre toutes les qualités nécessaires à une re- production Hi-Fi. E.L. Page 100 - No 1686 Le lève-bras est amorti par une graisse aux silicones, c'est un procédé classique. Le retour du bras est commandé mé- caniquement par une came entraînée par un pignon, solidaire de l'axe du plateau. Détail du moteur et de son électronique de régulation. Le circu\ it intégré assure la régulation. Deux potentiomètres ajustables céramique règlent\ la vitesse. dB Hz Courbe de réponse en fréquence de la cellule équipant la table \ de lecture SCOTT PS 48. 64 60 56 4 L. 52 48 44 40 36 32 28 24 20 16 12 8 0 4 6 8 2 .8 IO o
