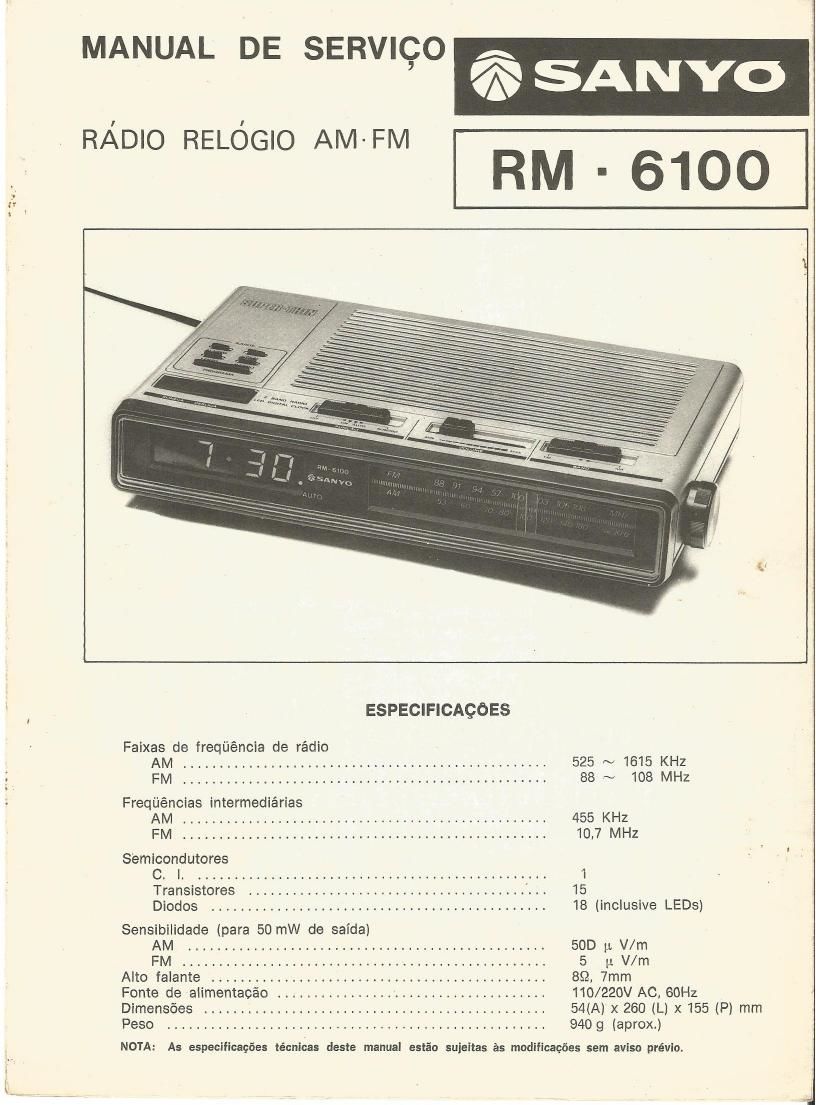

MANUAL DE SERVIQO A

@ SANYO

RADIo RELOGIO AM- FM

RM - 6100

_
{\
ESPECIFICAQOES
Faixas de freqfléncia de rédio
AM .................................................. 525 ~ 1615 KHZ
FM .................................................. 88 ~ 108 MHz
Freqiiéncias intermediérias
AM .................................................. 455 KHz
FM .................................................. 10.7 MHz
Semicondutores '
C. I. ................................................ 1
Transistores ..................................... I H 15
Diodos .............................................. 18 (inclusive LEDs)
Sensibilidade (para 50 mW de saida)
AM ................................................. 500 p V/m
FM .................................................. 5 p V/m
Alto falante .............................................. 85?, 7mm
Fonte de alimentacéo ..................................... 110/220V AC, 60Hz
Dimensées ............................................... 54(A) x 260 (L) x 155 (P) mm
Peso .................................................... 940 g (aprox.)

NOTA: As especificacaes Iécniéas deste manual estaa suieitas as modificacfies sem aviso prévio.

Page 2

DESMONTAGEM DO APARELHO

Para remocéo da tampa superior:
1 - Remova os botfies 1, 2, 3 e 11.
2 - Desparafuse os parafusos k, | e m.

3 - Desconecte as soquetes e terminais ligados as placas do
circuito.

4 -- Puxe a tampa superior Ievemente para trés, e suspenda-a
apés certificado que as travas frontais estéo desencaixadas.

Para remover o circuito-controle (5) desparafuse o parafuso a1

Para remover o circuito-led (8) desparafuse os parafusosh e i.

Para remover o circuito-main (10) desparafuse o parafuso i.

COLOCAQAO DO CORDAO DO DIAL

CMMWWD

~<:r
L-APROX 315 mm ...1

\_ . 5 NOTA: Culoque o cordéo na seqfléncia conforme
Ponte'ro ilustracéo; gire o eixo de sintonia no
sentido anti-horario até parar e posicione

o ponteiro conforme ilustragao.
