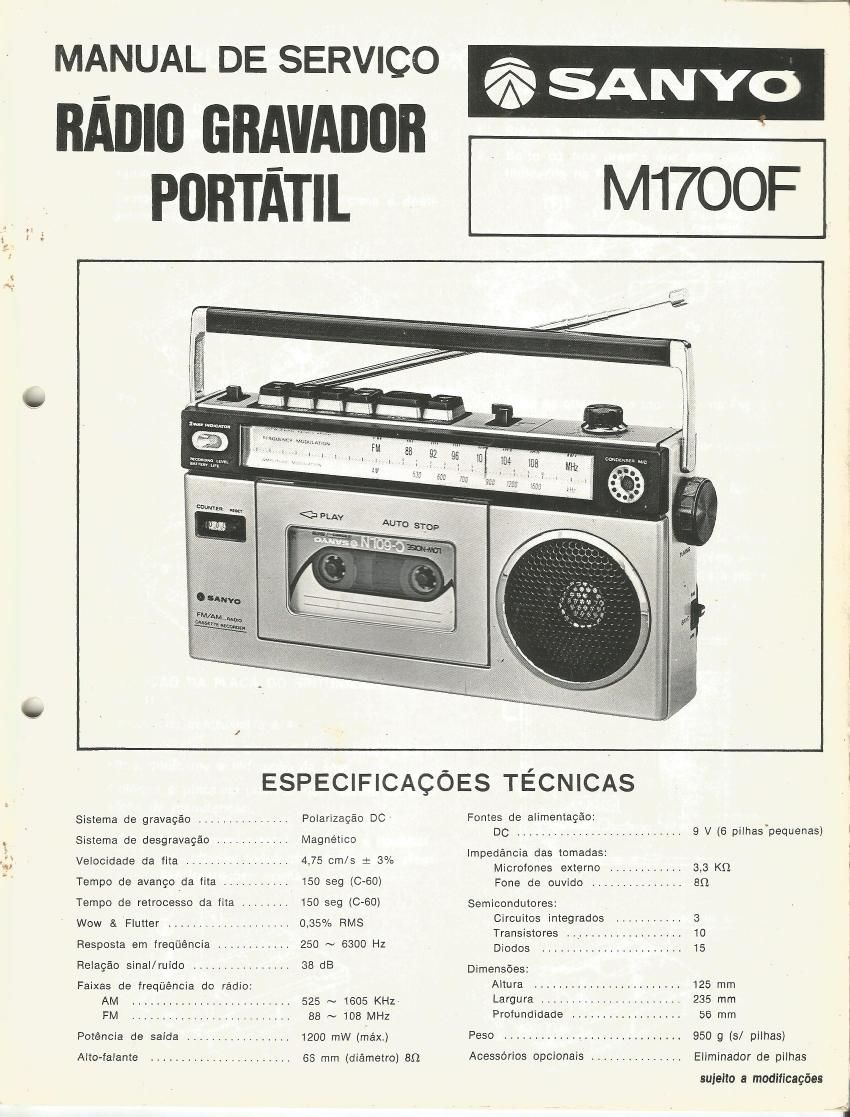

MANUAL DE SERVICO

mime angvnnon
PORTATII.

'73 SANYo

M17OOF

ESPECIFICACOES TECNICAS

Sistema de gravagéo ......

Sistema de desgravagéo ............
Velocidade da fita ......

Tempo de avango da fita

Tempo de retracesso da fita ........
Wow & Flutter ................
Resposm em freqfiéncia ............
Relagfio sinal/ruido ................

Faixas de frequéncia do radio:
AM ..........................

Polarizagéo DC
Magnético

4,75 cm/s : 3%
150 399 (0-60)
150 589 (0-60)
0,35% RMS

250 ~ 6300 HZ
38 dB

525 ~ 1605 KHZ
88 ~ 108 MHZ

1200 mW (max.)

65 mm (diémetro) 80

Fumes de alimentagéo:
DC ...........................
Impedéncia das mmadas:

Microfones externo
Fone de ouvido ...............

Semicondutores:
Circuitos integrados
Transistores ................
Diodos

Dimensées:
Ahura
Largura . . .
Profundidade

Acessérios opcionais ...............

9 V (6 piIhas'pequenas)

125 mm
235 mm
56 mm

950 g [5/ pilhas)
Eliminador de pilhas

sujeito a modificagées

Page 2

A)

Conector
antena FM

INSTRUCOES PARA DESMONTAGEM DO APARELHO

BEMOQAO DA TAMPA TRASEIRA (Fig. 1, 2)

Abra o compartimento de pilhas 3 remove as 6
pilhas.

Remova os parafusos 1 e 2.

Remova a tampa, puxando-a para cima e desli-
gando o conector da antena FM.

Tampa do _
companimento de lehas

REMOQAO DA PLACA DO SINTONIZADOR
(Fig. 3]

Remove os parafusos 3 e 4.

Remova a placa do sintonizador, puxando-a para
cima, conforme a indicagéo da seta.

Coloque a placa na posigao que facilite os ser-
vices de manutencéo.

OBS.:

Para remogéo total da piaca é necessa-
rio soltar-se todos os fios da placa', além
das instrucfies acima.

C)

REMOQAO DA PLACA DO AMPLIFICADOR
(Fig. 4. 5, 6]

Solte os parafusos 5, 6, 7.

Solte os fios presos nos dois fixadores de

indicados na Fig. 4. ,
Fixador de fio

Placa do
Amplificador

Solte os quatro fios indicados na Fig. 5, calml-1
ferro de solda.

Remova a placa do amplificador puxando~a mum-
qujéncia indicada na Fig. 6.

Coloque a placa na posiqéo que facilite es mi
vigos de manutencéo.

Para remogéo complete da piaca é M}
sario, além das instrugées acima. swim:
se todos os fios Iigados is place. '

083.:

Fig. 5 i

Placa do sintonizadorr
