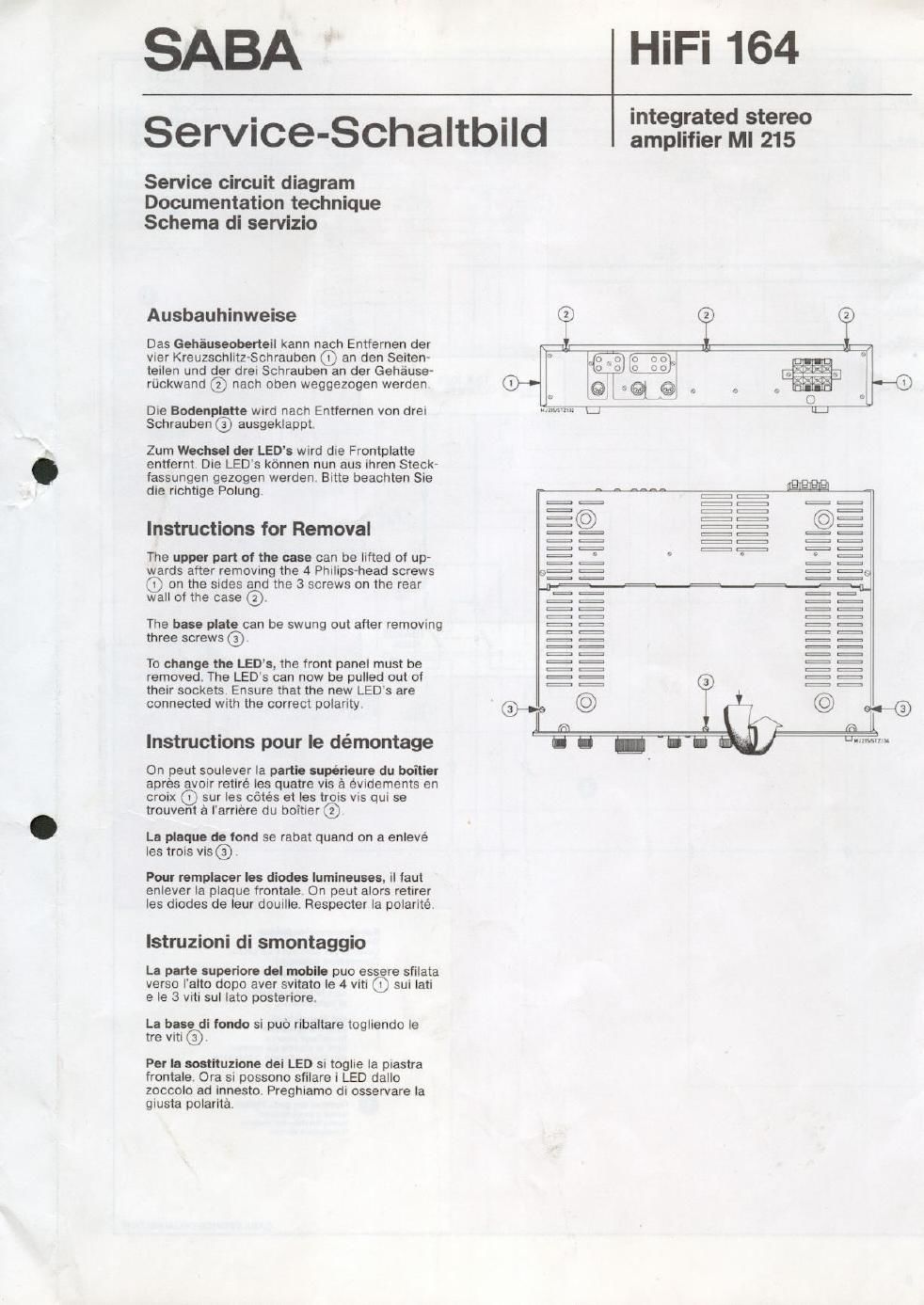

SABA

HiFi 164

Service-Schaltbild

Service circuit diagram
Documentation technique
Schema di servizio

Ausbauhinwelse

Das Gohiuuobortell kann nach Entfernen der
vier Kreuzschlitz-Schrauben (D an den Selten-
teilen und der drei Schrauben an der Gehause-
rLickwand ® nach oben weggezogen werden.

Die Bodenplatte wird nach Entlernen von drei
Schrauben @ ausgeklapptv

Zum Wecheel der LED's wird die Frontplatte
entfernt. Die LEDs konnen nun aus ihren Steck'
fassungen gezogen werden. Bitte beachten Sie
die richtlge Polung

Instructions for Removal

The upper part 0' the one can be lifted of up-
wards after removing the 4 Philips-head screws

on the sides and the 3 screws on the rear
wall of the case ®

The base plate can be swung out after removing
three screws @.

To change the LED's, the front panel must be
removed. The LEDs can now be pulled out of
their sockets. Ensure that the new LEDs are
connected with the correct polarity.

Instructions pour le démontage

0n peut soulever la partle superleure du boitler
apres avoir retire les quatre vis a évidements en
croix (D sur les cétés at les trois vis qui se
trouvent a l'arriére du boitier @.

La plaque do tend se rabat quand on a enlevé
las trois vis@.

Pour remplaoer les diodes luminous», il faut
enlever la plaque frontale. On peut alors retirer
Ies diodes de leur douilla. Respecter Ia polarite.

lstruzioni di smontaggio

LI parts auporlore dol mobile puo essere sfilata
verso I'alto dopo aver svitato le 4 viti (D sui lati
e Ie 3 viti sul lato posteriore.

La hue di fondo si pub ribaltare togliendo Ie
tre viti @.

For In mtltuzlone del LED si toglie Ia piastra
frontale, Ora si possono sfilare i LED dallo
zoccolo ad innesto. Preghiamo di osservare Ia
giusta polarlta

@->

integrated stereo
amplifier MI 215

(2) <2) <9

1.832)» .3

5 levee 55% r
.muytm \_I Ll_l

HflflflflflflflflflflflflgWWW

sG-G)

unmwxm
