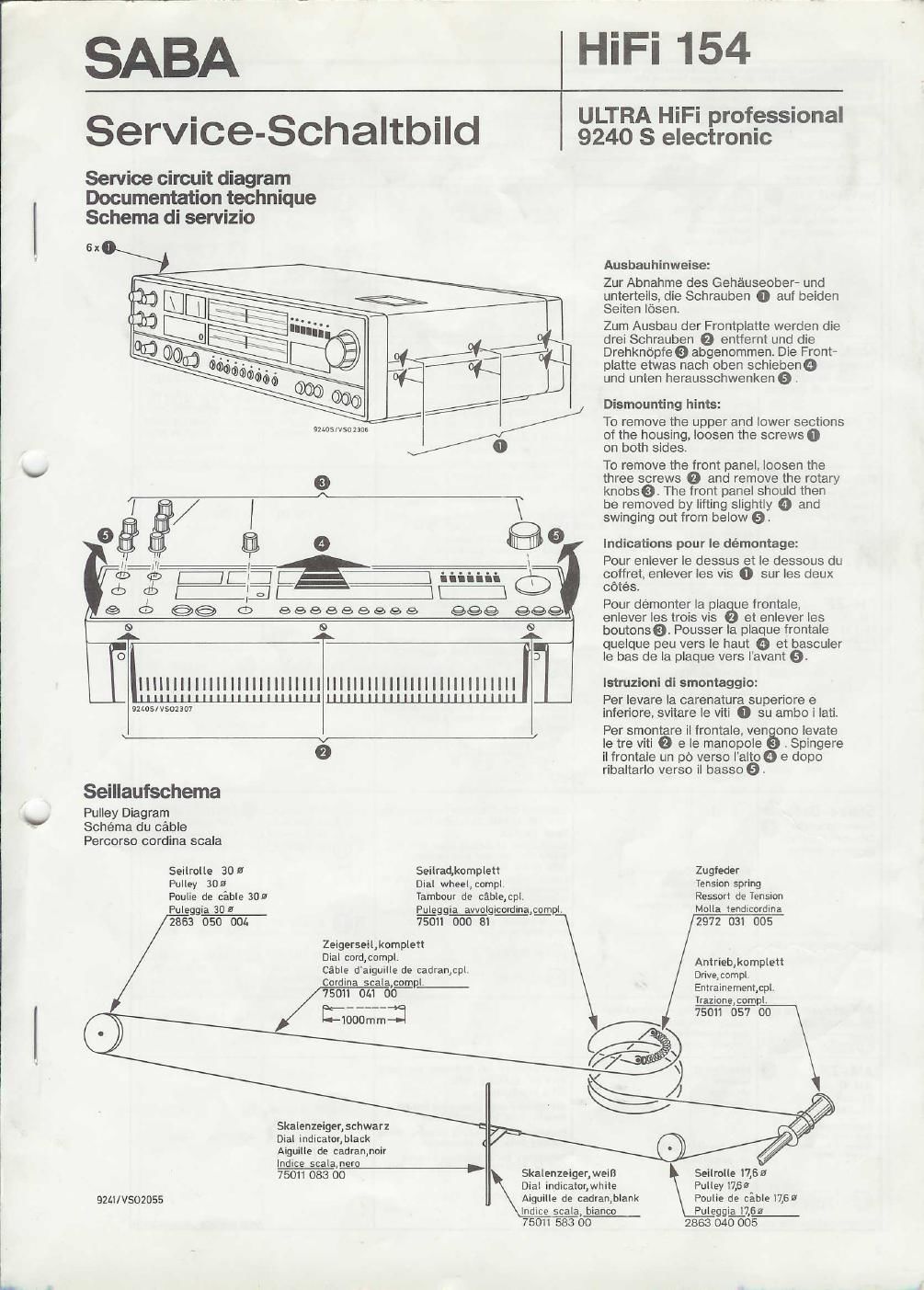

Saba 9240 s service manual

Page 1

HiFi 154

ULTRA HiFi professional
9240 S electronic

SABA

Service-Schaltbild

Service circuit diagram
Documentation technique
Schema di servizio

Ausbauhinweise:

Zur Abnahme des Gehéuseober- und
unterteils, die Schrauben 0 auf beiden
Seiten losen.

Zum Ausbau der Frontplatte werden die
drei Schrauben 0 entfernt und die
Drehknopfe 9 abgenommen. Die Front-
plane etwas nach oben schiebeno
und unten herausschwenken 9 .

Dismounting hints:

To remove the upper and lower sections
of the housing, loosen the screws 0
0 on both sides.

To remove the front panel, loosen the
three screws 0 and remove the rotary
knobsQ. The front panel should then
be removed by lifting slightly 0 and
swinging out from below 9,

sunslvsonns

Indications pour le démontage:

Pour enlever Ie dessus et Ie dessous du
cotfret. enlever les VIS 0 sur les deux
Cotes.

Pour demonter la pla ue frontale.
enlever les trots VIS et enlever les

O 9 boutonsQ. Pousser Ia plaque frontale
T quelque peu vers le haut 0 et basculer
o 3 le bas de la plaque vers I'avant 0.

lstruzioni di smontaggio:

Per levare la carenatura superiore e
infenore. svltare le viti o su ambo i lati.

Per smontare i| frontale. ven ono levate
le tre viti 0 e le manopole .Spingere

0 ll frontale un po verso l'alto 0 e dopo
ribaltarlo verso ll bassoe.

Illllllll|||||||||l|||||||lllllllllllllllllllllll||||
_LL|_LlJ_Lu_LLLLLLLLLLu_LLlJ_lll|ll|l|llllllllllllIllllllJ

suns/vsazauv

Seillaufschema

Pulley Diagram
Schema du cable
Percorso cordina scala

Seilmlle 305 Seilrad,komplett Zugfeder

Pulley 305 Dial wheel,compl Tension spring
Poulie de cable 30 Tambour de céble,cpl. Ressorl de Tension
Puleggia 30H mggia avvolgicardina,co_mpL Malia tendicordina

2863 050 001.

75011 000 81

Zeigerseilflmmplelt

Dial cord,campL

Cable d'aigullle de cadran,cpl.
Cordlna scalampl.

75011 01.1 00
000mm:

Skalenzeiger, schwarz
Dial indicator, black
Alguille de cadran,noir

lndice scala,nem .

2972 031 005

Antrieb,komplett
Drive, compl
Enlrainementmpl,
Trazioneco_mpl,
75011 057 00

Seilrolle 17,62!
Pulley 17m
Paulie de cable 17,
PuleggflZEB

2863 040 005

Skalenzeiger, Wei [3

Dlal indicator,white
Aiguille de cadran,blank
Indlce scala, bianco
75011 583 00

75011 083 00

9241/VSO2055
