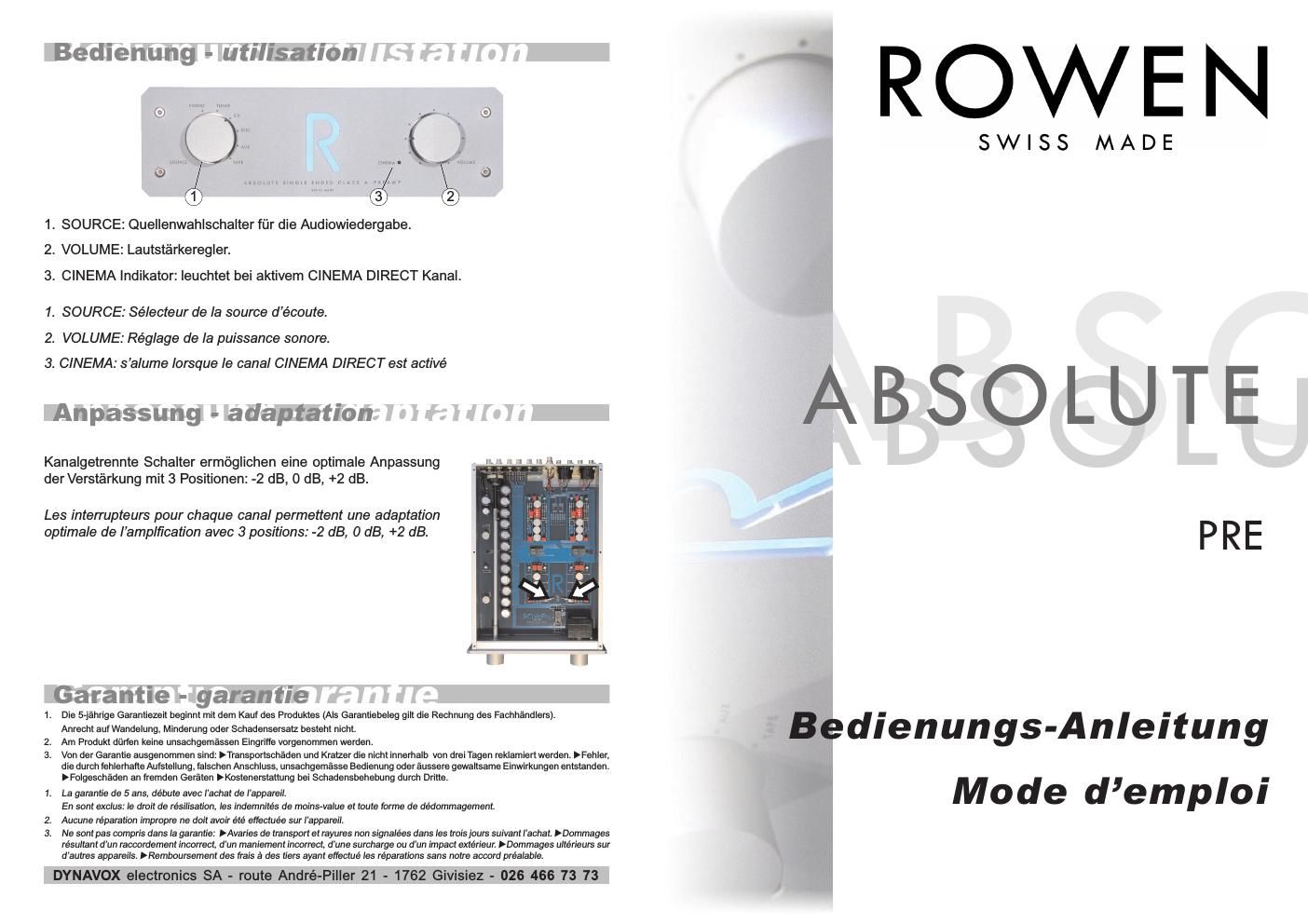

Sie haben ein exklusives Schweizer Qualitätsprodukt erworben. Wir danken Ihnen und wünschen viel Spass beim Musikhören. Um Ihnen die Inbetriebnahme zu erleichtern, nden Sie anbei die wichtigsten Informationen und Erläuterungen. Haben Sie dennoch Fragen zu Bedienung oder Verkabelung, bitten wir Sie, uns oder Ihren Händler zu kontaktieren. Auf www.rowen.ch nden Sie alle Informationen zum ROWEN Sortiment. Vous avez acquis un produit exclusif de qualité suisse. Nous vous remercions de votre con ance, et nous vous souhaitons den pro ter pleinement. A n de faciliter la mise en fonction, vous trouverez ci-joint les principaux renseignements voulus. Si dautres précisions savéraient malgré tout nécessaires, veuillez contacter votre revendeur. Sur www.rowen.ch vous trouverez toutes informations sur la gamme ROWEN. Einführung - indroduction Anschluss - connexion Aufstellung - placement Die Elektronik-Komponenten von ROWEN können sowohl übereinander wie nebeneinander aufgestellt werden. Schliessen Sie die Geräte nicht an die Netzversorgung an, bevor die Anlage vollständig verkabelt ist!1. PHONO: (optional) für Plattenspieler mit MM oder MC Tonabnehmer. Ohne die optionale Bestückung ist dieser Eingang für Normal-Pegel-Geräte ausgelegt (CD, Tuner, DVD). 2. TUNER, CD, DISC, AUX: sind Normal-Pegel-Anschlüsse für genannte Geräte. 3. TAPE IN, TAPE OUT: kann mit einem Aufnahmegerät verbunden werden. Dabei wird der Ausgang (LINE OUT) des Aufnahmegerätes mittels eines Cinch-Kabels mit TAPE IN auf dem Vorverstärker verbunden und der Eingang (LINE IN) mit TAPE OUT. 4. CINEMA DIRECT: Anschluss für einen Heimkino-Vorverstärker. Liegt die Trigger- Spannung an, wird der CINEMA DIRECT Kanal als Quelle geschalten unbeein usst vom Quellenwahlschalter und dem Lautstärkeregler. 5. CINCH OUTPUT: Dieser Vorverstärkerausgang ist doppelt vorhanden und kann so ideal für Bi-amping-Betrieb genutzt werden. 6. XLR OUTPUT: Symmetrischer Vorverstärkerausgang. 7. SPEISUNG: Der Vorverstärker wird mittels des schwarzen Kabels an eine ROWEN Speisung oder Endstufe angeschlossen. Les composants électroniques ROWEN peuvent être placés aussi bien lun sur lautre que lun à côte de lautre. Ne connectez pas lensemble au réseau (230 V) avant davoir branché tous les autres câbles.1. PHONO: (optionnel) pour tourne-disque analogique avec des cellules MM ou MC. Sans cette option, lentrée est disponible pour un appareil à signal standard (CD, Tuner, DVD). 2. TUNER, CD, DISC, AUX: sont des entrées de signal standard. 3. TAPE IN, TAPE OUT: sont prévus pour un enregistreur. La sortie de lappareil (LINE OUT) est à relier par câble cinch au TAPE IN du préampli et lentrée (LINE IN) sur TAPE OUT. 4. CINEMA DIRECT: Entrées pour un processeur home-cinéma. En cas dactivation du trigger cette entrée est commutée indépendamment du sélecteur de sources et du volume. 5. CINCH OUTPUT: cette double sortie permet de connecter un ou plusieurs amplis naux (bi-amping). 6. XLR OUTPUT: Sortie préampli symétrique. 7. ALIMENTATION: Le préampli cateur doit être relié par le câble noir à une alimentation ou un ampli cateur ROWEN. Der Phono-Vorverstärker des ABSOLUTE PRE (option) kann individuell an die Tonzelle angepasst werden. Am hinteren Ende der Leiterplatte be nden sich hierfür zwei rote Umschalter. Le préampli cateur phono (optionnel) dans le ABSOLUTE PRE permet lajustement de limpédance en fonction de la cellule. 2 interrupteurs rouges sont placés à cet effet à lintérieur au fond. Phono PRE - phono PREPhono PRE - phono PRE ON 123456 ON 123456 ON 123456 ON 123456 ON 123456 47 kΩ 1k Ω100 Ω30 Ω22 Ω MM: MC: (Optional) 1 2 3 7 4 5 6 ON 123456 300 Ω ON 123456 80 Ω
