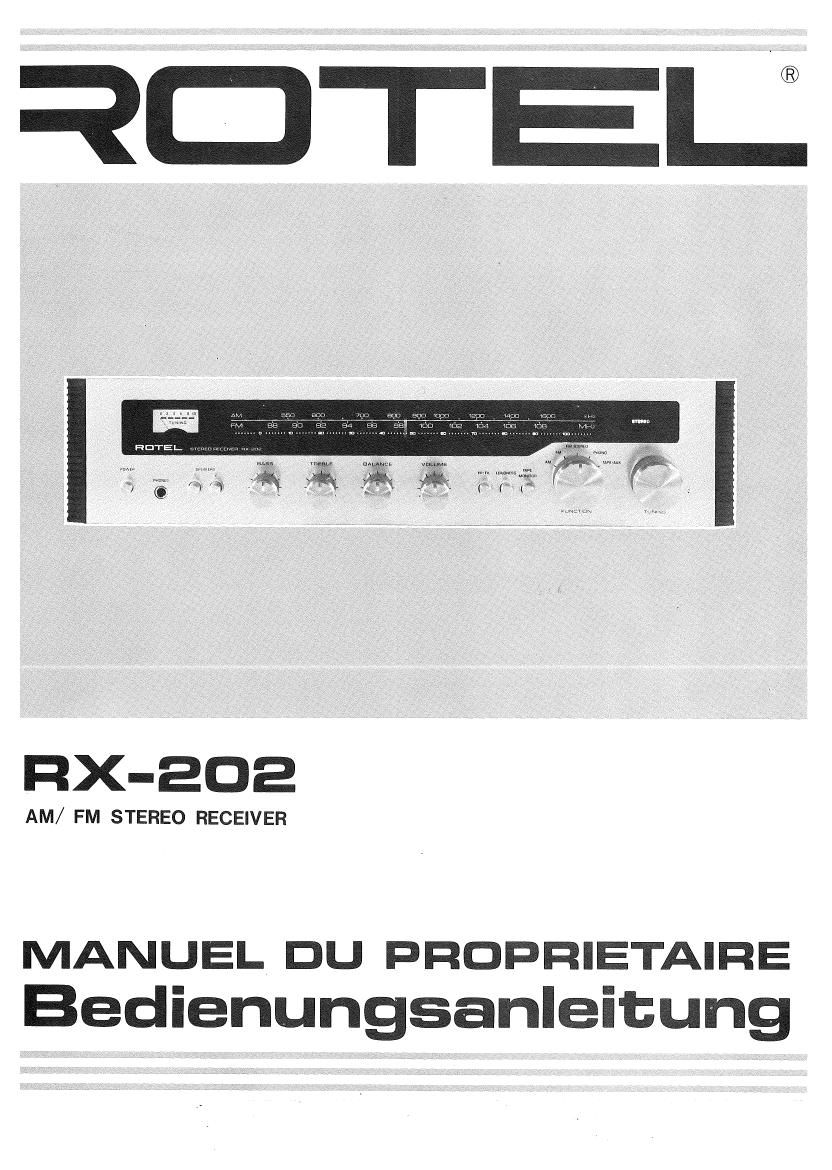

Rotel RX 202 OM

This is the 10 pages manual for Rotel RX 202 OM.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 10
Rotel RX 202 OM

Extracted text from Rotel RX 202 OM (Ocr-read)


Page 2

Wir mochten diese Gelegenheit benutzen, Ihnen fiLir den Kaui unseres
Tongerates zu danken. Die erstklassige Qualitat dieses Gerates in
Konstruktion uncl Ausfiihrung gibt lhnen fi.ir viele Jahre die Sicherheit
einwandfreier Leistung.

Wir haben alle Bedienungselemente und Einrichtungen eingebaut, die
Sie sich nur wiinschen konnen. Mit seiner Vielseitigkeit und einfachen
Bedienung wird dieses Gerat lhrer HiFirTonanlage erh'ohte Professional-
Studio-Flexibilitat verleihent Seine Leistung ist hervorragend und wird
Sie wirklichen HiFi-Empfang geniessen lassen wie nie zuvor. Die volle,
nattlrliche Klangwiedergabe errnoglicht eiri Musikerlebnis, das dem im
Konzertsaal kaum nachsteht. Wir huffen, dass dieses Professionalgeréit
lhre volle Wfirdigung findet

Wenn Sie wenigstens die ersten beiden Abschnitte dieses Handbuches
durchlesen, wird Ihnen die Bedienung sehr leicht fallen. Der dritte
Abschnitt handelt Von Erganzungsgeréten wie Plattenspieler und
Tonbandgerat, die sich an dieses Gerat anschliessen lassen; er ist sorgr
f'a'ltig zu beachten, wenn die Moglichkeiten dieses fortschrittlichen
Spitzengerétes voll ausgeschopft werden sollen.

Vorsicht: Vor dem Einschalten des Gerates ist darauf zu achten, class
die Lautsprecher richtig angeschlossen Sind Lind der Lautstérkeregler
(VOLUME) in Minimumstellung steht.

AU FSTELLUNG DES GERATES

Obgleich das Gerat normalerweise nicht viel Warme entwickelt, sollte es
doch so aufgestellt werden, dass sein Lfiftungssystem nicht behindert
ist. Zu empfehlen ist Aufstellung auf einer harten Oberfl'a'che, etwa auf
einem passenden Regal oder Tisch an einem nicht zu heissen Ort, An
beiden Seiten des Gerates und an seiner Riickseite miissen mindestens
5 cm und fiber dem Gerat etwa 8 cm frei bleiben Wenn clas Ger'a't oben
Luftungs'offnungen hat, diirfen diese nicht durch unmittelbar darauf
gestellte Gegensténde verdeckt werden.

AU FSTELLUNG DER LAUTSPRECHER

Vorsicht: Es ist darauf zu achten, dass die Nennimpedanz jedes einzeln-
en Lautsprechers mindestens 8 Ohm betragt, (Der Impedanzwert sollte
in der Nahe des Anschlusses am Lautsprecher selbst oder in dessen
Bedienungsanweisung vermerkt sein; Wenn nicht, fragen Sie lhren
Handler.) Wenn irgendeiner der Lautsprecher nur 4 Ohm hat und vier
Lautsprecher angeschlossen sind, kann bei gleichzeitigem Betrieb derselr
ben schwere Uberlastung und Verzerrung auftreten. Wenn Sie Lauts-
precher mit 4 Ohm Impedanz naben, achten Sie darauf, dass nur zwei
gleichzeitig betrieben werden,

A. STEREOBETRIEB

1. HAUPT-LAUTSPRECHER- Fijr Stereobetrieb sind zwei Laut-
sprecher erforderlich. Man stellt diese so an eine Wand oder auf ein
Regal, dass sie nach der gewahlten Harposition zeigen und gleichen
Abstancl von dieser haben Optimaler Stereoeffekt wird mit in 3 bis
471/2 n1 Abstand voneinander annahernd in Ohrhfihe aufgestellten
Lautsprechern erzielt. Am besten bestimmt man die Plazierung
durch Ausprobieren so, dass sie dem eigenen Geschmack Llnd den
Horbedingungen entspricht.

ZUSATZ-LAUTSPRECHER 7Wenn Sie Stereoklang in einem an-
deren Flaum lhres Heirns geniessen mochten, kifinnen Sie ein
Lautsprecherpaar an die Anschliisse SPEAKER 2 auf der Rfickseite
des Gerétes legen. Hierzu brauchen Sie lange Verbindungsleitungen,
die jedoch héchsten515v20 m Iang sein d'Lirfen uncl zur Vermeidung
von Lautstarkeverlust ausreichend dimensioniert sein mflssen Bei
der Aufstellung der Zusatz-Lautsprecher verfahrt man wie vor-
stehend unter 1. beschrieben.

,INTRdeIcTION-y

Vous venez dacquerir notre récepteur stéréophonique et nous Vous
remercions de la confiance que VOUS nous témoignezt Notre materiel
soigneusement élaboré est caractérisé per son degré irréprochable de
haute qualité qLIi VOUS permettra une duree d'utilisation maximum.
Toutes les possibilites dadaptation et de réglage que vous pourriez
souhaiter ont ete' prévues. Etudié pour une sensibilité maximale et
une grande facilité de fonctionnement, cet appareil offrira au mélomane
une restitution sonore, fidele jusque Ia reservée aux professionnels.
Ses performances sont exceptionnelles. lls vous permettrons dapprécier
la haute-fidélite comme vous ne lavez jamais fait encore et la qualité
du son Vous donnera Iillusion de vous trouver dans la salle meme de
concert. Nous esperons sincerement que ce recepteur de type profesr
sionnel vous comblera.

Vous néprouverez aucune difficulté a utiliser notre materiel aprés
avoir Iu les 2 premiers chapitres de cette notice. Le troisieme chapitre
traite des autres sources de modulation: tourne-disques ou magnétor
phone, que Vous pouvez brancher sur votre ampIi-tuner. Nous VOUS
recommandons de suivre nos conseils pour obtenir Ie meilleur

rendement de notre materiel qui bénéficie de remarquables techniques
d'avant-gardev

msmmiou } v

Attention: Avant de brancher votre materiel, assurez VOUS que les
enceintes sont convenablement montées et que le réglage de puissance
est au minimum,

INSTALLATION DE L'AMPLI-TUNER

Bien que l'appareil ait un faible degagement de chaleur, il faut le
placer de maniere que rien nest gene son aeration, Posez lamplirtuner
sur une surface dure - étagére ou table 7 ne craignant pas la chaleur,
de maniere a ce quil v ait un espace libre dau moins 5 centimetres
de chaque cote et a l'arriere et d'environ 8 centimetres aurdessus.
Ne jamais poser d'objet sur la grille d'aération qui peut éventuellement
se trouver sur Ie dessus Cle Iampli-tuner,

INSTALLATION DES ENCEINTES

Attention: Vérifiez bien que chaque enceinte a une impedance dau
rnoins 8 ohms (cette valeur est indiquee pres de ses prises de connexion
ou dans la notice explicative; Ie cas écheant consultez votre revendeur).
Si VOIJS ecoutez simultanément 4 enceintes de 4 ohms dimpédance,
VOUS risquez une forte distortion et une surcharge. Si vos enceintes
ont une impedance de 4 ohms, assurezrvous que seulement 2 dentre
elles fonctionnent a la fois.

A. FONCTIONNEMENT EN STEREOPHONIE

1. ENCEINTES PRINCIPALES - Deu>< enceintes sont nécessaires pour
Iécoute en stereos Installez les 2 enceintes contre un rnur ou sur
une etagére, a égale distance et en face du lieu découte choisi.
Pour obtenir le meilleur effet ste'réophonique, les enceintes doivent
etre distantes de 3 a 4.5 metres lune de Iautre et, si possible,
placées a hauteur d'oreille. Vous pouvez aisément choisir Ieur
emplacement selon vos preferences et votre local d'écoute.

ENCEINTES SECONDAIRES 7 Si Vous souhaitez profiter de votre
installation stéréo clans une autre piece, VOUS pouvez brancher une
paire d'enceintes sur les sorties "SPEAKER 2" situées sur la face
arriere de l'appareil. Bien que VOUS puissiez avoir besoin d'une
grande longueur de fil entre lamplirtu ner et les enceintes disposées
dans une autre piece, assurez-vous que cette Iongueur ne dépasse
pas 15 a 20 metres et que les tils ont une section suffisante pour
e'viter toute perte de puissance

Suivez les indications données precédemment (l) pour situer les
enceintes secondaires.
