Rotel RP 700 Service Manual

Extracted text from Rotel RP 700 Service Manual (Ocr-read)

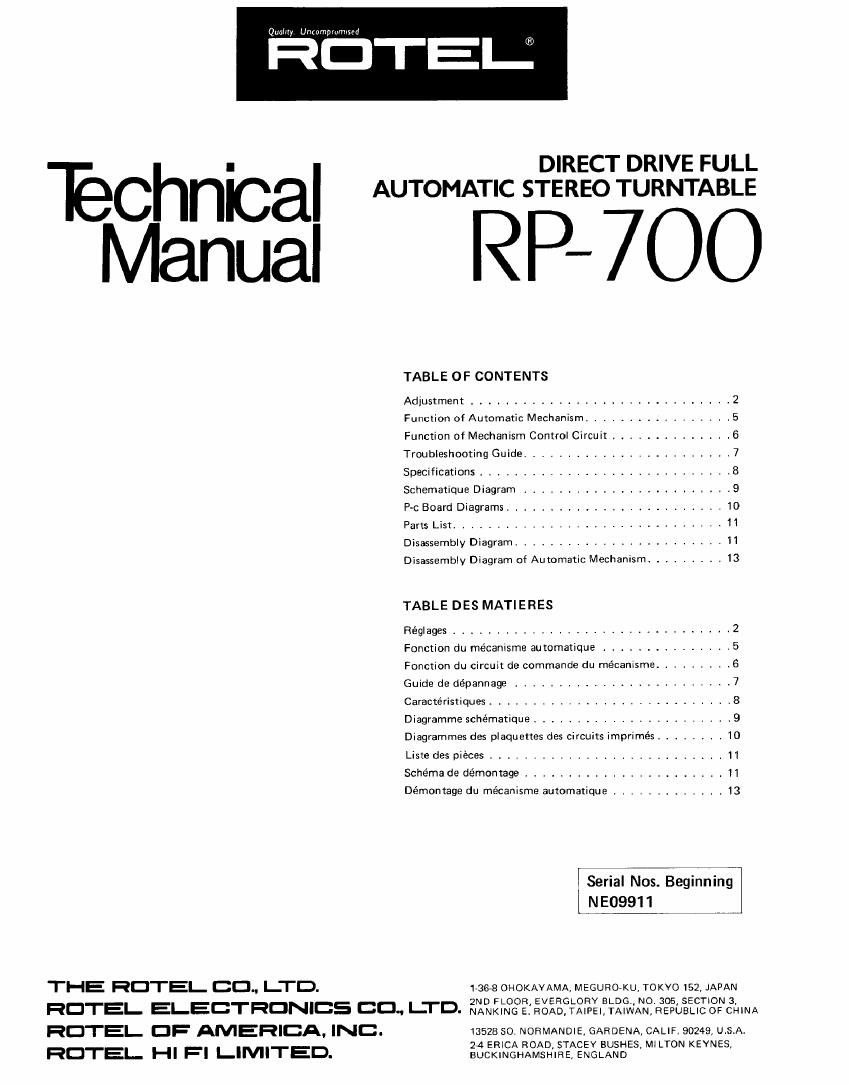

Page 1

Quamy Unmmpwmised

DTEL

DIRECT DRIVE FULL

EChnbal AUTOMATIC STEREO TURNTABLE

Manual RP- 700

TABLE 0 F CONTENTS

Adjustment .............................. 2
Function of Automatic Mechanism. . . . . i . . . . . . . . . . .5
Function of Mechanism Controi Circuit .............. 6
Troubleshooting Guide ..................... , 7
Specifications ............................. 8
Schematique Diagram ........................ 9
RC Board Diagrams ......................... 10
Parts Lisr ............................... 11
Disassembly Diagram ..................... 11
Disassembly Diagram of Automatic Mechanism ......... 13
TABLE DES MATIERES

Réglages ................................ 2
Function du mécanisme automaiique ............... 5
Fonction du circuit de commande du mécanisme ......... 5
Guide de dépannage ..... .7
Caracterisiques ............................ 8
Diagramme schématique ....................... 9
Diagrammes des plaquettes des circuits imprimés ........ 10
Liste des piéces ........................... 11
Schéma de demontage ....................... 11
Démontage du mécanisme automatique ............. i3

[ Serial Nos. Beginning

Lrgéw,4m
THE RDTEI- CD" I-TD. 1-36-8 OHOKAYAMA, MEGUFIOVKU, TOKYO 152, JAPAN
RDTEI. ELECTRONICS co. LTD. filiéifiéé:SSEEFTLESEfiiiwfifi'éééuéifééyéi.NA
HOTEL- D: AMERICA. INC. 13528 50. NORMANDIE, GARDENA,CALIFI90249, u.siA.

24 ERICA ROAD, STACEY BUSHES, MILTON KEYNES.
HOTEL. HI FI LIMITED. BUCKINGHAMSHIRE, ENGLAND

Page 2

Issue No. P770001 Date 1981-10-25

Qualily Uommpwmned

DTEI-

THE HOTEL GEL. LTD.

1-368 Ohokayama, Meguro-ku, Tokyo 152, Japan

TECHNICAL INFORMATION FOR
MODEL RP-700

This publication is a supplement to Technical Manual
for the model above, and includes the following.
I Errata
0 Revisions and changes made on the units produced
after the publication of Technical Manual
This publication should be filed together with the Tech-
nical Manual.

Adjusting procedures for "C. AUTO-RETURN ADJUSTMENT; 2. Checking and adjusting restore
lever position are changed.

Reason: To further insure auto-return action
The new procedures are given below:

2. verification et réglage de la position de montage du
levier de retour.
a, Lorsque Iinstallation du Ievier de retour est cor-

2. Checking and adjusting restore lever fitting position
a. In correct installation of the restore lever, one end
of the restore lever, which is secured onto the tone

arm shaft, should exert pressure on the adjoining
manual selector without giving the slightest play
when the tone arm is on the arm rest. (Fig. 4-a)
If there is a play, loosen the restore lever securing
screws, and push the restore lever to the left onto
the manual selector so as to eliminate the play.
(Do not exert too much force when pushing: push
only lightly until the manual selector stops.)

b. Make sure that the wing of the restore lever passes
close to the photo transistor through the sensor
assembly (A : B = 3 : 1) when the tone arm is
swung toward the turntable center.

If not, loosen the restore lever securing screws, and
correct the pasition of restore lever (Fig. 4-b):
then recheck item 2-a above.

RESTORE

LEVER


MANUAL '
SELEcroa


B l
RESTORE LEVER

A:B=3:1

Fig. 4-b

recte, lune des extrémités du levier, fixée sur l'axe
du bras de lecture, doit exercer en permanence une
pression sur Ie sélecteur manuel voisin sans que le
moindre ieu puisse étre observe lorsque le bras de
lecture se trouve sur son support (Fig. 4a).

Dans Ie ca: 00 un jeu est observe, desserrer les vis
de fixation du levier de retour et pousser Ie levier
de retour sur la gauche en contact avec le sélecteur
manuel afin d'éliminer le jeu. (Ne pas exercer une
pression trop forte, mais pousser légérement
jusqua ce que le sélecteur manuel arréte son mou-
vement.)

. Vérifier que laile du levier de retour passe pres du

photo-transistor clans Ie block détecteur (A : B =
3 : l) lorsque Ie bras de lecture est poussé vers le
centre du plateau.

Dans le cas contraire, desserrer les vis de montage
du levier de retour et corriger la position du levier
(Fig. 4b]; vérifieré nouveau le point 2. a. cirdessus.
