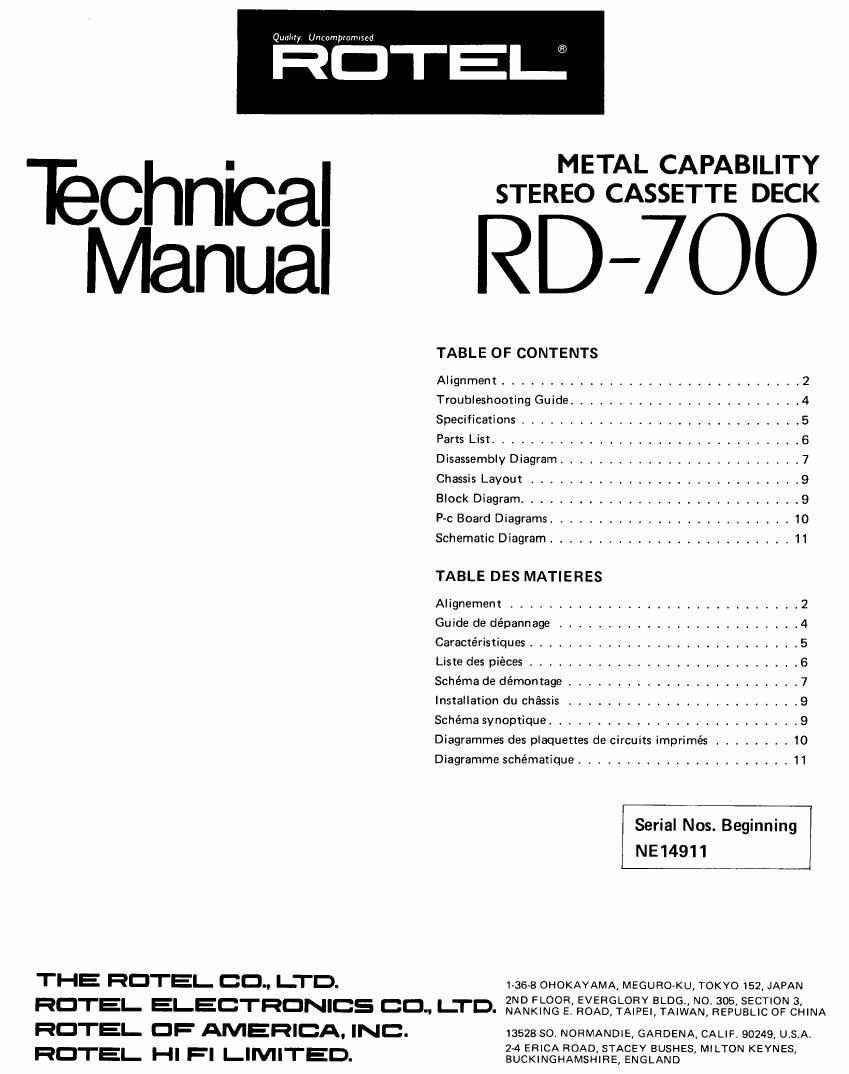

Rotel RD 700 Service Manual

Page 1

Quainy, Uncompmmrscd

METAL CAPABILITY

EChnbal STEREO CASSETTE DECK

Manual RID-700

TABLE OF CONTENTS

Alignment ............................. 2
Troubleshooting Guide ........................ 4
Specifications ............................. 5
Parts List ................................ 6
Disassembly Diagram ......................... 7
Chassis Layout ........................... 9
Block Diagram ............................. 9
P-c Board Diagrams ......................... 10
Schematic Diagram ......................... 11

TABLE DES MATIERES

Alignement .............................. 2
Guide de dépannage ......................... 4
Caractéristiques ............................ 5
Liste des piéces ............................ 6
Schéma de démontage ....................... 7
lnsiailation du chéssis ........................ 9
Schéma synoptique .......................... 9
Diagrammes des plaqueztes de circuits imprimés ........ 1O
Diagramme schématique ...................... 11

Serial Nos. Beginning

NE1491 1
THE HOTEL- CD., I-TD. 1-36-8 OHOKAYAMA, MEGURO-KU,TOKYO 152, JAPAN
RDTEI. ELECTRONICS cu. LTD. $3882:SéifififiéffiPwfifiéEuiiiéEééa.NA
RDTEI- OF AMERICA, INC. 13528 50. NORMANDIE, GARDENA,CALIF.90249,USA.

24 ERICA ROAD, STACEV BUSHES, MILTON KEYNES,
RDTEI- HI FI LIMITED. BUCKINGHAMSHIRE, ENGLAND

Page 2

Alignment

Instruments: Audio Generator, AC VTVM, oscilloscope,

test tape (LCT-3004-C and LOT-7001 or equivalent),
normal blank tape (Sony AHF tape)

A. Azimuth Adjustment

1.

2.

_.

Set Tape Selector to NORMAL and Dolby N R switch
to OFF.

Insert the test tape (LCT-3004-C or equivalent) into
deck and play it back.

Adjust azimuth screw (Fig, 1) to increase the output
levels of both channels at playback to maximum and
reduce the difference in output between left and right
channels to minimum.

. After adjustment, fix the azimuth screw with paint.

/\

AZIMUTH
SCREW

,-

REC/PB HEAD
Fig. 1

Rec Bias Adjustment

. Insert normal blank tape into the deck. Set Tape

Selector to NORMAL, Dolby NR switch to OFF, and
Rec Level control to maximum.

. Apply 400Hz signal into LINE IN (L-ch) from the

audio generator. Regulate output of the audio genera-
tor so that Line Output level is ESmV. Record this
signal.

Change the frequency of the audio generator to
10,000H2 (with the input at the same level). Then
record the signal.

Adjust potentiometer VRBOI on the main p-c board
(Fig. 2), by recording and playing back the signal,
until outputs for 10,000Hz and 400HZ signals reach
the same level.

. Carry out this adjustment for Rech, using potentio-

meter VR602 on the main p-c board.
Playback Level Adjustment

. Set Tape Selector to NORMAL p0sition and Dolby

NR switch to OFF. Connect the AC voltmeter to
LINE OUT.

. Play back test tape LCT-7001 or (equivalent), and

adjust potentiometer VR20I (VR202 for R-ch) on
the main p-c board (Fig. 2) so that AC voltmeter
reads 580mV.

. Record Level Adjustment

Set Tape Selector to NORMAL position, Dolby NR
switch to OFF and Rec Level control to maximum.
Connect the audio generator to LINE IN and AC
voltmeter and oscilloscope to LINE OUT.

. Insen normal tape (Sonys AHF tape) into the deck,

and depress REC, PLAY and PAUSE buttons. Apply
400Hz (sine wave) signal from the audio generator.
Regulate output of the audio generator so that AC
voltmeter reads 184mV (i.e. 530mV -10dB).

. Record this signal. Check to see that AC voltmeter

reads 184mV when playing back the recorded tape.

. If recording and playback levels differ from each

other, repeat step 3 until the two levels become

Alignement

Instruments: Generateur daudio-fréquences, VTVM CA,

A.

l .

2.

Bande dessai (LCT73OO47C et LCT-7OOI ou équi»
valente), Bande vierge (NORMAL, SONY AHF)

Réglage de lazimut

Régler Ie sélecteur de bande sur la position NORMAL
et mettre linterrupteur Dolby NR sur OFF.

Mettre en place et passer Ia bande dessai (LCT-3004r
C ou équivalente). Régler la vis dazimut (Fig. l) pour
augmenter Ie niveau de sortie des deux canaux a la
reproduction au maximum et pour réduire au mini-
mum la difference entre les niveaux de sortie des
canaux droite et gauche.

. Apres avoir effectué Ie réglage, enduire la vis d'azir

mut de peinture.

Réglage de polarisation d'enregistrement

. Insérer one bande vierge (NORMAL) dans la platine

de magnétophone. Regler Ie selecteur de bande sur
NORMAL, la commande de Dolby sur OFF et la
commands de niveau denregistrement sur la position
maximum.

. Injecter un signal de 400Hz sur la borne LINE IN

(canal de gauche) a l'aide dun génerateur de si»
gnaux. Ajuster la sortie du générateur de facon a ob-
tenir un niveau de sortie de ligne de 58mV, Enregisr
trer le signal sur la bande.

Modifier le réglage du générateur audio, sur 10.000Hz
(Ientrée restant au meme niveau). Enregistrer le si»
gnal. Ajuster ensuite le potentiometre VR601 de la
plaquette de circuit principal (voir Fig. 2) tout en ré-
petant les operations denregistrement et découte,
jusqu'a ce que les sorties correspondent aux signaux
de 10.000Hz et 400Hz atteignent Ie méme niveau.

. Effectuer Ie meme réglage pour Ie canal de droite

également, a l'aide du potentiometre VR602 de la
plaquette de circuit principal.

Réglage du niveau de lecture

_ Régler le sélecteur de bande sur NORMAL et la come

mande de Dolby sur OFF. Brancher un voltmétre
CA sur la borne de sortie de ligne.

. Procéder a lécoute de la bande d'essai LCTV7001 ou

un equivalent et ajuster le potentiometre VR201
(VR202 pour le canal de droite) sur la plaquette de
circuit principal (voir Fig. 2) de facon a obtenir sur
le voltmetre CA un affichage de 580mV.

Réglage du niveau d'enregistrement

. Régler Ie sélecteur de bande sur la position NORMAL,

la commande de Dolby sur la position OFF et la com-
mande de niveau d'energistrement sur la position
maximum. Brancher un générateur de signaux audio
sur l'entrée de Iigne et un voltmétre CA ainsi quun
oscilloscope sur la sortie de ligne.

. Insérer une bande vierge (SONY AH F) dans la platine

et presser les commandes REC, PLAY et PAUSE.
Injecter un signal de 400Hz (onde sinuso'idale) a
partir du generateur audio. Ajuster la sortie du
genérateur de signaux de facon que le voltmétre CA
affiche Ia valeur184mV(=580mV-IOdB),
Enregistrer Ie signal sur la bande. Vérifier que le
voltmetre CA affiche bien 184mV lors de la lecture
de la bande precédemment enregistrée.
