Rotel RD 550 Service Manual

Page 1

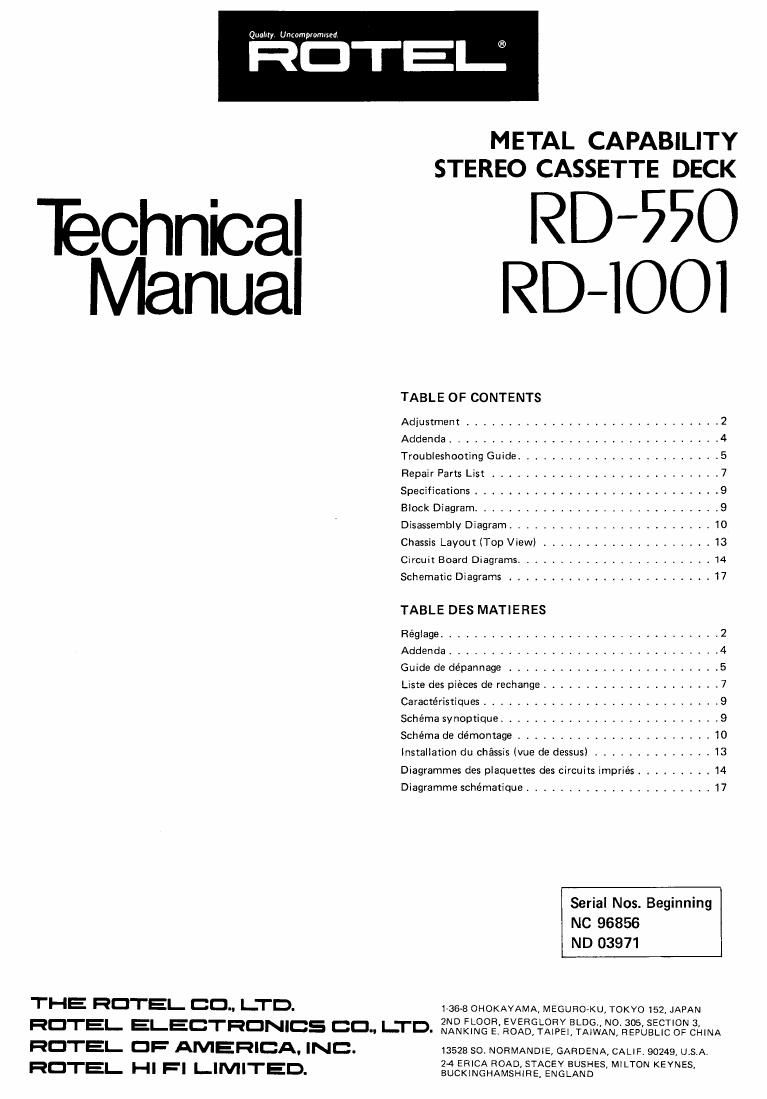

Quality. Uncomprumued.

RDTEIJ

Technical
Manual

THE HOTEL CD.. LTD.

METAL CAPABILITY
STEREO CASSETTE DECK

RD-550
RD-IOOI

TABLE OF CONTENTS

Adjustment ............................. 2
Addenda .............................. 4
Troubleshooting Guide. ........ 5
Repair Parts List ........................... 7
Specifications ............................. 9
Block Diagram ............................ 9
Disassemblv Diagram ........................ 10
Chassis Layout (Top View) .................... 13
Circuit Board Diagrams ...................... 14
Schematic Diagrams ........................ 17
TABLE DES MATIERES

Réglage ................................. 2
Addenda ................................ 4
Guide de dépannage ....... .5
Liste des piéces de rechange ..................... 7
Caractérisxiques ............................ 9
Schéma synoptique ........................ 9
Schéma de démomage ...................... 10
Installation du chassis (we de dessus) ............. 13
Diagrammes des plaquenes des circuits imprlés ......... 14
Diagramme schématique ...................... 17

Serial Nos. Beginning
NC 96856
ND 03971

I~35~8 OHOKAYAMA, MEGURO-KU, TOKYO 152, JAPAN

2ND FLOOR, EVERGLORV BLDG, No. 305, SECTION 3,
RDTEI- ELECTRDNICS CD" LTD. NANKING E. ROAD,TA1PEI, TAIWAN, REPUBLIC OF CHINA

RDTEL OF AMERICA. INC.
HOTEL HI FI LIMITED.

13528 50. NORMANDIE, GARDENA, CALIF. 90249, U.S.A.

2-4 ERICA ROAD, STACEY BUSHES MILTON KEYNES,
BUCKINGHAMSHIRE, ENGLAND

Page 2

Adjustment

Instruments: Aurlin Generator. AC VTVM, Oscilloscope.
Test Tape (LCT-3004-C and LOT-7001 or equiva-
lent), Metal Blank Tape (SONY Metallic Tape)

A. Azimuth Adjustment

1. Set Tape Selector to NORMAL and Dolby NR switch
to OFF.
Set Output Level Control to maximum (RD-1001 on<
lv).

2, Insert Test Tape (LCT-3004-C or equivalent) into
deck and play it back.
Adjust azimuth screw (Fig. 1) to increase the output
levels of both channels at playback to maximum and
reduce the difference 'in output between left and
right channels to minimum.

3. After adjustment, fix the azimuth screw with paint.

/\

AZIMUTH
SCREW

'-

O

REC/PB HEAD

Fig. 1

B. Rec Bias Adjustment

. Insert metal blank tape into the deck. Set Tape
Selector to METAL, Dolby NR switch to OFF, Bias
Control to mid-position, and Rec Level and Output
Level controls to maximum. (Output Level Control
is not used on model RD-550.)

2. Apply 400Hz signal into LINE IN (L-ch) from Audio
Generator (AG). Control output of AG so that Line
output level is 58mV. Record this signal.

Change the frequency of AG to 10,000HZ (with the
input at the same level). Then record the signal.

Adjust potentiometer VR105 on REC/PB p-c board
(Fig, 2), by recording and playing back, until outputs
for 10,000Hz and 400Hz signals reach the same level.

3. Carry out this adjustment for R-ch, using potentio-
meter VR106 on REC/PB p~c board.

C. Playback Level Adjustment

1. Set Tape Selector to NORMAL and Dolby NR switch
to OFF. (On RD-IOOI, set Output Level Control to
maximum.) Connect AC Voltmeter to Line Out.

2. Play back Test Tape LOT-7001 (or equivalent), and
adjust potentiometer VR101 (VR102 for R-ch) on
REC/PB p-c board (Fig. 2) so that AC Voltmeter
reads 580mV.

D. Record Level Adjustment

1. Set Tape Selector to METAL, Dolby NR switch to
OFF, Rec Level Control and Output Level Control
to maximum. (Output Level Control is not used on
FIB-550.) Connect Audio Generator (AG) to Line In
and AC Voltmeter and Oscilloscope to Line Ont.

2. Insert metal tape (SONY's Metallic Tape) into the
deck, and depress REC, PLAY and PAUSE buttons.
Apply 400Hz (sine wave) signal from AG. Control
output of AG so that AC Voltmeter reads 580mV.

Reglage

Instruments: Générateur d'audiorfréquences, VTVM CA,
Bande dessai (LCT-BOO4-C et LOT-7001 ou équir
valente), Bande au metal (Metallic tape de SONY)

A. Réglage de lazimut

l. Régler le sélecteur de bande sur la position NORMAL
et mettre l'interrupteur Dolby NR sur OFF.

Régler la commande du niveau de sortie au maximum
(RDrlOOI seulement).

2. Mettre en place at passer Ia bande d'essai (LCT-3004-
C ou équivalente). Régler la vis dazirnut (Fig. l) pour
augmenter le niveau de sortie des deux canaux a la
reproduction au maximum et pour réduire au mini-
mum la difference entre les niveaux de sortie des
canaux droite et gauche.

3. Apres avoir effectué le réglage, enduire la vis dazirnut
de peinture.

B. Réglage de polarisation denregistrement

. Inserer une bande vierge au métal dans la platine de
magnétophone. Régler le Sélecteur de bande sur
METAL, la commande de Dolby sur OFF, Ia com-
mande de polarisation en position mediane et la come
mande de niveau d'enregistrement ainsi que la coma
mande de niveau de sortie sur la position maximum.
Note: Le modele RDVBEO ne comporte pas de com-
mande de sortie.

2. Injecter un signal de 4OOHZ sur la borne LINE IN

(Canal de gauche) a l'aide d'un générateur de si-
gnaux. Ajuster la sortie du générateur de facon a obi
tenir un niveau de SOrtie de ligne de 58mV. Enregis-
trer le signal sur la bande,
Modifier Ie réglage du générateur audio, sur IQOOOHZ
(I'entrée restant au meme niveau). Enregistrer Ie si-
gnal. Ajuster ensuite le potentiometre VR105 de la
plaquette de Circuit REC/PB (voir Fig. 2) tout en ré-
pétant Ies operations d'enregistrement et d'écoute,
jusqu'a ce que les sorties correspondant aux signaux
de IQOOOHZ et 400Hz atteignent le méme niveau.

3. Effectuer Ie meme réglage pour le canal de droite
également, a I'aide du potentiometre VR106 de la
plaquette de circuit REC/PB.

C. Réglage du niveau de lecture

I. Régler le sélecteur de bande sur NORMAL et la com-
mande de Dolby sur OFF. (Sur le modele RD-lOOl,
régler la commande de niveau de sortie sur la position
maximum.) Brancher un voltmetre CA sur la borne de
ortie de ligne.

2. Proceder a I'écoute de la bande dessai LCT-700l ou
un équivalent et ajuster Ie potentiometre VRIOI
(VR102 pour le canal de droite) sur la plaquette de
circuit REC/PB (voir Fig. 2) de facon a obtenir sur le
voltmetre CA un affichage de SSOmV.

D. Réglage du niveau denregistrement

l. Régler Ie sélecteur de bande sur la position METAL,
Ia commande de Dolby sur la position OFF et la come
mande de niveau denregistrement ainsi que la comr
mande de niveau de sortie sur la position maximum.
(Le modele RD-550 ne comporte pas de commande
de niveau de sortie.) Brancher un générateur de si»
gnaux audio sur lentrée de ligne et un voltmétre CA
