Rotel RD 1010 Service Manual

Page 1

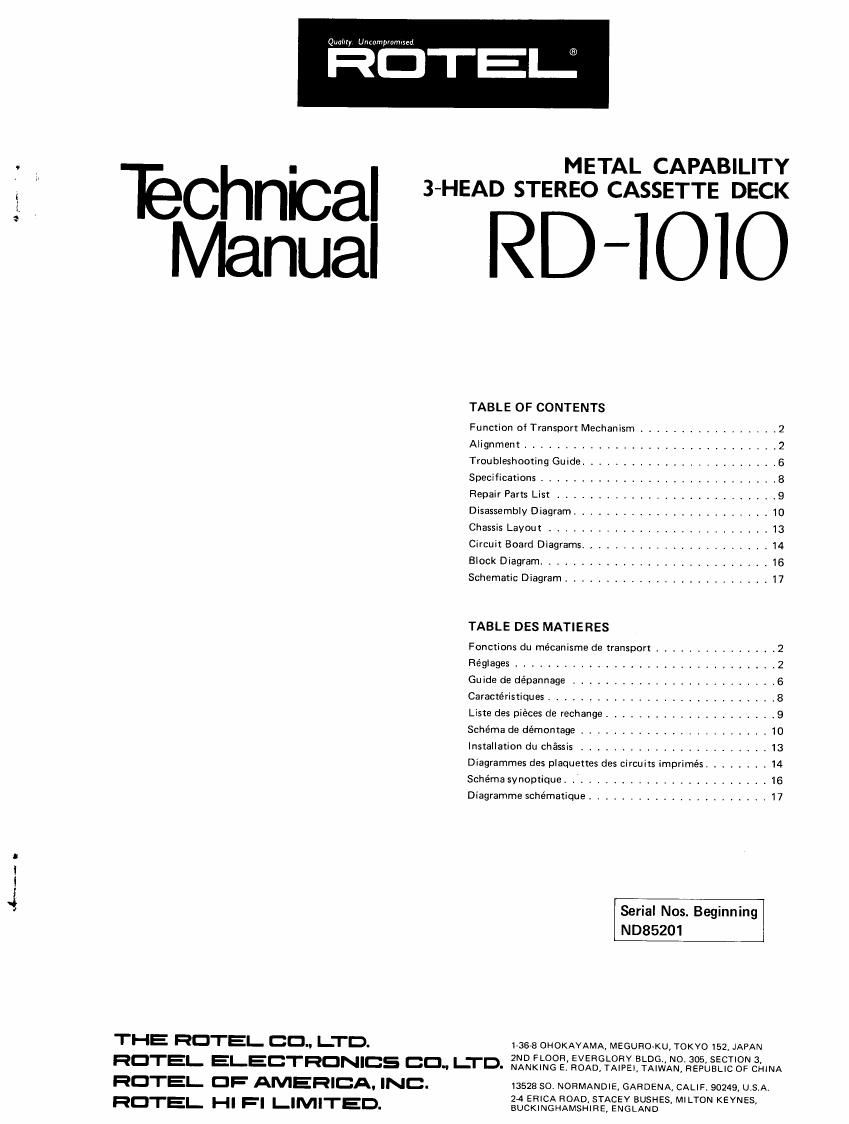

Qunl/Iy Unmmprmnlged

RDTELE

0

Manual

4...-.. I:

THE RDTEI. CD., LTD.

METAL CAPABILITY

Echnbal 3-HEAD STEREO CASSETTE DECK

RD-lOlO

TABLE OF CONTENTS

Function of Transport Mechanism ................. 2
Alignment ............................... 2
Troubleshooting Guide ........................ 6
Specifications ............................. 8
Repair Parts List ....................... 9
Disassemblv Diagram ........................ 10
Chassis Layout ........................... 13
Circuit Board Diagrams ....................... 14
Block Diagram ............................ 16
Schematic Diagram ...................... S S 17
TABLE DES MATIERES

Fonctions du rnécanisme d9 transport ............... 2
Réglages .......................... . . 2
Guide de dépannage ......................... 6
Caractéristiques ............................ 8
Liste des piéces d8 rechange ..................... 9
Schéma de démontage ....................... 10
Installation du chassis ....................... 13
Diagrammes des plaquettes des circuits imprimés ........ 14
Schéma synoptique. ............. 16
Diagramme schématique ...................... 17

Serial Nos. Beginning
ND85201

135-8 DHOKAYAMA, MEGUROKU, TOKYO I52, JAPAN

2ND noon, EVERGLORY BLDG, NO. 305, SECTION 3,
RDTEI- ELECTRONICS CD" I-1-D- NANKING E. ROAD, TAlPEl, TAIWAN, REPUBLIC OF CHlNA

HOTEL DI!= AMERICA. INC.
RDTEI. HI FI LIMITED.

13528 50. NORMANDIE, GARDENA, CALIF. 90249, USA.

24 ERICA ROAD, STACEY BUSHESI MILTON KEYNES,
BUCKINGHAMSHIREI ENGLAND

Page 2

FUNCTION OF TRANSPORT MECHANISM

1.

When no cassette tape is loaded in the compartment,
none of the control buttons will activate either the
transport mechanism or the motor.

. When cassette tape is loaded, PLAY button is inoper-

ative if PAUSE mode is engaged (LED indicator on
PAUSE button glows).

After PLAY button has been pressed, pressing the
PAUSE button will activate the mechanism (PAUSE
indicator turns off, and PLAY indicator glows).

. When blank tape is loaded, if PLAY and REC buttons

are simultaneously pressed, the unit will go into the
recording mode (PLAY and REC indicators glow).
Pressing REC button alone will not put unit into
recording mode.

When PAUSE button is pressed during recording
(REC and PAUSE indicators glow), recording stops;
pressing the PAUSE button a second time will restart
recording.

. Modes may be switched directly without using the

STOP button.

. Cassette tape cannot be ejected when the unit is in

play or recording mode. It can be ejected in other
modes (PAUSE, F.F., REW).

. When AUTO REW button is depressed, the unit auto-

matically moves out of play mode the instant the
tape reaches its end, and immediately enters rewind
mode.

This function is not operative in the F.F. mode.

, When AUTO REPEAT button is depressed, the unit

will start rewinding at the end of the tape until the
tape reaches the starting position. Then the play is
repeated.

This function is not operative in the F.F. mode.

. Function of PLAY Timer and REC Timer

To reactivate the PALY (REC) timer after turning off
power, the unit must be left at OFF for about one
minute before turning on power.

Alignment

Instruments: AC millivoltmeter, oscilloscope, audio gen-
erator, test tapes (LCT-7001, LCT-3004C), blank tapes
(metal particle, Cr02, FeCr, normal)

Note: In the following adjustments, the setting values
for bias level, frequency response, etc. may vary accord-
ing to the brand of blank tapes used. The procedures de-
scribed below are based on Sony's blank tapes. The tapes

used are:
I. METAL .............. Sony Metallic
2. Cr02 ................ Sony JHF
3. FeCr ................ Sony Duad
4. NORMAL . .. .Sony AHF

A. Playback Level

I.

Set Tape Selector to NORMAL position, Dolby NR
switch and Timer Standby switch to OFF, and Moni-
tor switch to TAPE MONITOR. Also set Recording
Level control to minimum, and Output Level control
to maximum. Connect AC millivoltmeter and Oscillo-
scope to LINE OUT terminals.

. Play back the test tape LOT-7001 (Dolby NR Level),

and adjust the potentiometer VRIOI for L»ch (VR-

FONCTIONS DU MECANISME DE TRANS-
PORT

1.

Lorsquil ne se trouve pas de cassette dans Ie compare
tirnent pour cassette, aucune touche de commande ne
peut declencner le transport ni commander la marche
du moteur.

. Lorsquune cassette est chargée, Ia touche PLAY reste

inoperante si le mode PAUSE est adopté (le témoin a
LED de la touche PAUSE est alors allume)

Lorsque la touche PLAY a éfé pressee au préalable,
une pression sur la touche PAUSE active le méca-
nisme (le temoin PAUSE séteint et le temoin PLAY
sallume).

. Lorsquune bande vierge est chargée, une pression sir

multanee sur les touche PLAY et REC met lappareil
en mode d'enregistrement (les témoins PLAY et REC
sallument). Une presslon sur la touche REC seule»
ment ne permet pas de mettre la piatine en mode
d'enregistrement.

Lorsque la touche PAUSE est pressée au cours d'un
enregistrement (les témorns REC et PAUSE sallur
ment), lenregistrement est interrompu; une seconde
pression sur la touche PAUSE a pour effet de rer
prendre l'enregistrement.

. La commutation directe entre un mode et un autre

est possible sans quil soit nécessaire de presser la
touche STOP

. Lejection de la cassette ne peut avoir lieu lorsque

Iappareil est en mode de lecture ou denregistrement
Dans les autres modes (PAUSE, F F., REW), Iéjecr
tion est possible.

. Lorsque la touche AUTO REW est pressee, la mode

de lecture cesse automatiquement en fin de bande et
Ie rebobinage commence aussitbt.

Cette fonction n'est pas assurée lorsque la bande
arrive a sa fin en mode F F.

. Lorsque la touche AUTO REPEAT est pressée, lapr

pareil commence a rebobiner a la fin de la bande
jusqu'au point de depart La lecture reprend alors.
Cette fonction nest pas assurée lorsque la bande
arrive a sa fin en mode F.F

. Fonction du Chronorupteur PLAY et du Chronor

rupteur REC.

Pour amorcer a nouveau de chronorupteur PLAY
(REC) lorsque Ialirnentation a été coupée, il est
nécessaire de Iaisser lappareil a Iarrét (OFF) pendant
environ one minute avant de Ie remettre sous tension.

Réglages

Instruments: millivoltmetre CA, oscilloscope, generateur
de frequence audio, bandes dessais (LCTV7OOI, LCTV
3004C). bandes vierges (metal, 002, FeCr, normale),
Note: Lors de ce réglage, les valeurs de réglage pour Ie
niveau de polarisation, la réoonse de fréquence, etc, peur
vent varier selon la marque des bandes utilisees, Le pro»
cédé indidue icl est base sur des bandes vierges Sony.
Les bandes utilisees sont les suiyantes:

l. METAL .............. Sony Metallic
2. 002 ................ Sony JHF
3. FeCr. . ............. Sony Duad
4 NORMALE . . ,. ...... Sony AHF
